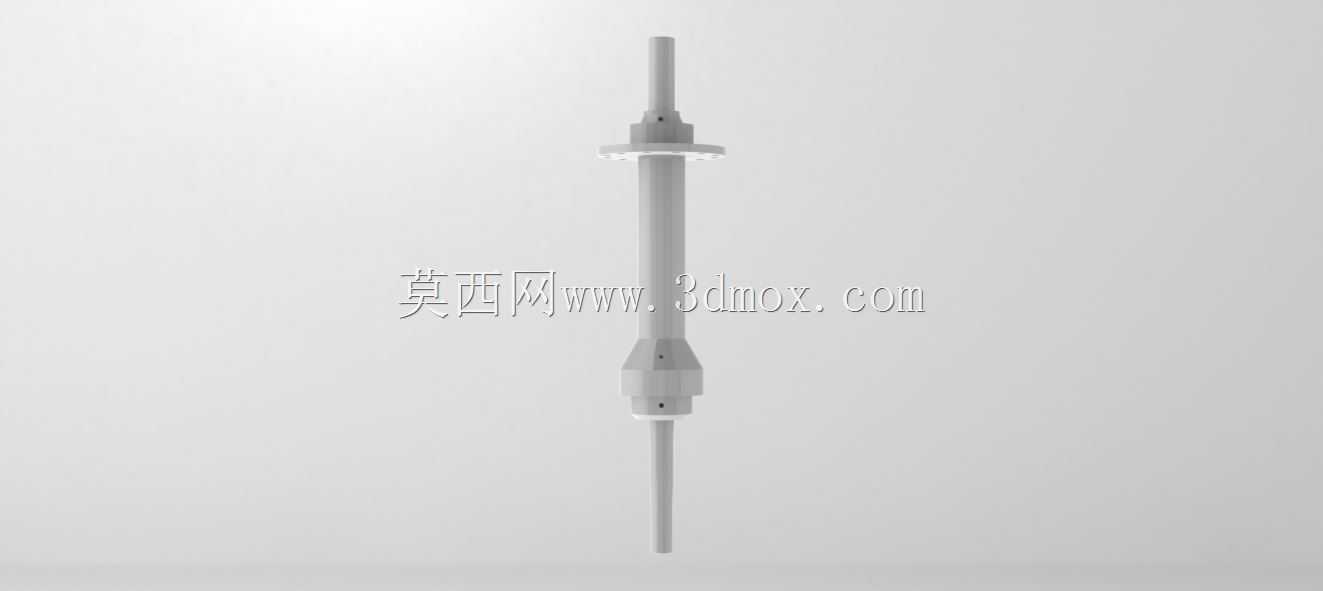

细长轴类带法兰定位连接构件

　　这类带中间定位法兰的细长轴构件，在流体控制、精密进给、小载荷直线传动场景里应用极广，不少小型计量泵的柱塞驱动端、点胶设备的撞针导向组件、实验仪器的试样定位推杆，都会用到同结构的零件。从实际使用逻辑来看，两端的细长杆段分别承担不同功能，一端通常作为动力输入或者执行输出端，和驱动件的连接孔配合传递直线往复或者小幅转动的载荷，另一端则多作为工作端，直接接触工作介质或者待定位工件，中间的法兰盘是整个零件的安装定位基准，法兰的两个端面分别贴合安装座的限位面，靠轴肩或者配套的卡簧、锁紧螺母完成轴向固定，避免工作过程中出现轴向窜动。做结构设计的时候，首先要卡准安装边界，法兰的外径要和安装座的沉孔尺寸匹配，单边留0.1到0.2毫米的安装间隙，

　　既保证装配顺畅，又不会因为间隙过大导致定位偏移；两端杆段的同轴度是核心公差要求，一般要控制在0.02毫米以内，不然往复运动的时候会出现卡滞，甚至磨损安装座里的导向密封件。杆段的直径选择要结合实际载荷核算，细长轴的长径比如果超过20，就要校核压杆稳定性，尤其是承受轴向推力的工况下，要适当加大靠近法兰位置的杆径，做阶梯过渡减少应力集中，过渡处的圆角不能小于R0.5，避免热处理或者交变载荷下出现断裂。法兰上如果需要设置安装孔或者定位销孔，孔位要和安装座的孔位完全对应，孔的位置度公差控制在0.05毫米以内，保证装配后杆段和安装导向孔的同轴度。实际建模的时候，要先确定法兰的基准面，以法兰的一个端面作为轴向尺寸的基准，分别向两端拉伸杆段特征，

　　中间的过渡锥面或者阶梯结构要和杆段平滑衔接，不能出现尖锐棱边，所有和密封件接触的杆段表面粗糙度要达到Ra0.8以上，减少密封件的磨损，延长使用寿命。这类零件的材质选择通常根据工作介质确定，接触腐蚀性介质的话会选用304或者316不锈钢，普通工况下用45号钢做调质处理即可，表面硬度达到HB220-250就能满足耐磨要求，如果是高速往复运动的工况，杆段表面还可以做镀硬铬处理，提升表面硬度和光洁度。安装的时候要注意，不能直接敲击杆段的端部，尤其是细长杆部分，敲击很容易导致杆段弯曲变形，破坏同轴度，应该用铜棒垫在法兰端面轻轻敲击就位，锁紧固定件的时候要对角均匀施力，避免法兰偏斜导致杆段别劲。日常维护中，要定期检查杆段表面的磨损情况，

　　如果出现划痕或者偏磨，要及时更换，不然会导致密封失效，出现介质泄漏或者传动精度下降的问题。从结构优化的角度来看，不少同类型零件会在法兰和杆段的过渡位置开设退刀槽，方便磨削加工的时候让刀，保证杆段的尺寸精度，退刀槽的宽度和深度要根据加工刀具的尺寸确定，不能过深影响零件的结构强度。另外，杆段的端部通常会做倒角处理，方便装配的时候穿入导向孔或者密封件，倒角角度一般选15度到30度，倒角长度1到2毫米即可，过大的倒角会影响端部和配合件的接触面积。
