不锈钢蜂窝孔方形通风网格板设计

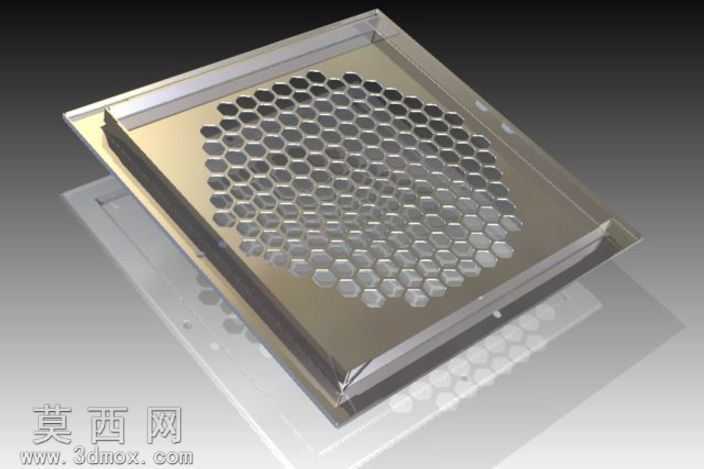

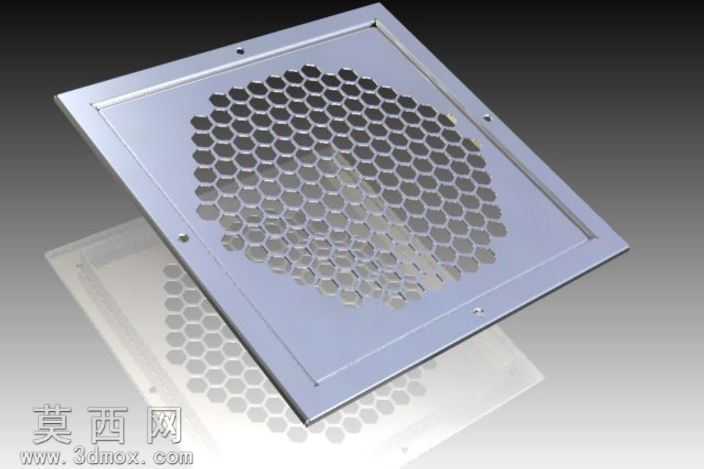

本作品为不锈钢材质的C型通风网格构件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证钣金加工工艺的可实现性，整体为带安装翻边的方形板式结构，外轮廓规整平直，翻边高度均匀一致，四角处做了适配安装的工艺处理，板体上预留的安装孔位位置精准，可直接匹配常规紧固件完成装配固定。网格区域采用正六边形蜂窝排布设计，建模时通过阵列特征完成所有网孔的均匀排布，保证每个六边形孔的尺寸一致、孔间距均匀，既最大化提升了通风通透率，又依托蜂窝结构的力学特性保证了板体的整体结构强度，避免大尺寸薄板在使用过程中出现弯折变形问题。材质设定为哑光不锈钢，渲染阶段调整了金属材质的粗糙度与反射参数，还原了不锈钢板材细腻的金属质感，同时对网孔区域做了通透效果处理，可直观展现网格的镂空特性，翻边与安装孔的细节处做了倒角处理，避免尖锐边角带来的加工与使用安全隐患。设计思路围绕通风系统的实用需求展开，整体结构简洁规整，没有多余的装饰性结构，在保证通风散热核心功能的前提下，兼顾了构件的结构强度与外观整洁度，平整的外表面便于日常清洁维护，均匀的蜂窝网孔排布可在通风过程中对气流起到均匀导流的作用，同时可阻挡大尺寸杂物进入通风系统内部，适配各类需要通风防护的柜体、设备舱、墙体通风口等安装场景，模型的结构尺寸完全遵循常规钣金加工的工艺规范，可直接导出工程图纸用于激光切割、折弯等钣金加工工序，无需额外做工艺适配调整。
