工业双跑钢制楼梯结构设计方案

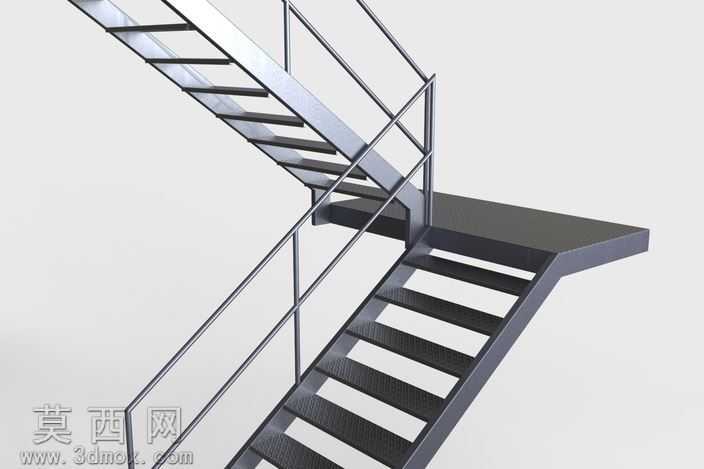

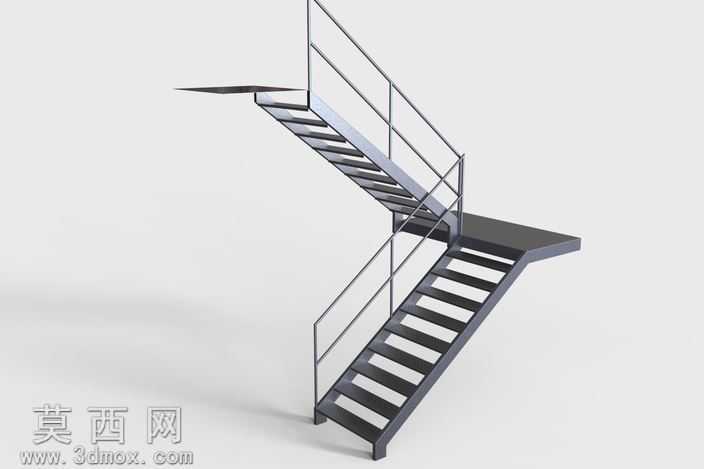

本作品为工业场景使用的双跑钢制楼梯三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循钢结构构件的实际加工尺寸逻辑，所有零件均可单独导出用于生产下料参考。模型整体采用双跑折返式结构布局，设置中间休息平台完成梯段转向，适配常规工业建筑的层高与通行需求，建模时首先确定上下楼层的标高差与水平投影范围，以此为基准定位中间平台的安装高度与平面位置，再依次搭建两侧的梯梁结构，梯梁采用折弯型钢的截面形态，通过三维草图约束梯梁的倾斜角度与走向，确保梯段坡度符合工业建筑人行通道的安全规范要求。踏步构件采用防滑钢板材质设定，每块踏步板与梯梁的连接位置均添加焊接约束特征，还原实际生产中的装配逻辑，踏步表面做防滑纹理的材质贴图处理，渲染时采用哑光金属材质模拟热轧钢板的真实质感，避免高反光材质带来的视觉失真。护栏部分采用圆管型材搭建，包含扶手主杆、竖向立杆与横向拉结筋三类构件，建模时通过沿路径阵列的方式完成立杆的均匀排布，确保立杆间距符合安全防护的尺寸要求，扶手的弯折位置做圆弧过渡处理，还原实际加工中的弯管工艺特征，护栏与梯梁、中间平台的连接位置添加安装支座特征，清晰展示构件的装配关系。中间平台采用钢板铺面搭配侧边封边梁的结构，平台与两侧梯段的衔接位置做精准的尺寸匹配，避免出现构件干涉的问题。渲染环节采用工作室光照环境，通过多角度光源投射突出金属构件的棱角与结构层次，材质参数调整时区分不同构件的表面粗糙度：梯梁与踏步采用粗糙度较高的哑光钢材材质，护栏圆管采用轻微抛光的半哑光金属材质，通过材质差异清晰区分不同功能的构件，让整体结构的层级关系一目了然。建模过程中充分考虑构件的空间合理性，对楼梯下方的净空尺寸、梯段的通行宽度、护栏的防护高度均做了参数化校验，确保设计符合实际使用的安全要求，所有结构特征均保留可编辑的参数，可根据实际安装场景的尺寸需求快速调整梯段长度、踏步数量、护栏高度等核心参数，适配不同的工业空间安装需求。
