攀岩训练用木质多孔挂指板设计

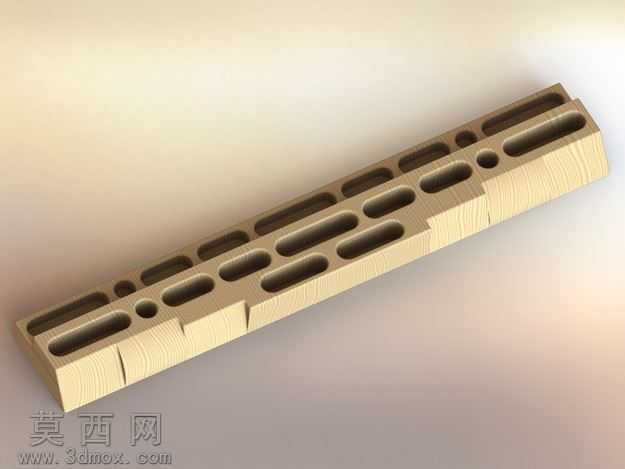

本作品为面向攀岩爱好者设计的自制指力训练挂板，采用SolidWorks完成全参数化三维建模，整体建模过程遵循数控加工的工艺逻辑，确保模型可直接导入ShopBot数控雕刻设备进行生产加工。建模阶段首先以长方体为基础基体，通过拉伸凸台命令生成整体长条状板身轮廓，板身整体采用等厚设计，边缘处添加1.5mm的圆角过渡特征，避免加工后出现尖锐棱角划伤使用者。挂孔结构采用完全参数化的草图阵列设计，根据不同手指抓握的尺寸需求，分别设计了多种规格的长圆形通孔、小圆孔，所有孔位沿板身长度方向对称排布，孔位边缘均添加了适配手指弧度的倒角特征，模拟专业攀岩支点的握持触感，同时降低长时间训练时的硌手不适感。板身背面设计有分段式的卡槽结构，用于匹配墙面安装的挂条，实现挂板的快速拆装与位置调整，卡槽的尺寸公差严格按照木工加工的精度标准设置，确保安装后无松动晃动问题。材质渲染阶段选用浅原木色的枫木材质，调整材质的纹理方向沿板身长度方向延伸，添加轻微的哑光清漆涂层效果，还原实木加工后的温润质感，渲染场景采用柔和的侧上方打光，清晰呈现孔位的深度层次与板材的表面肌理。设计初衷是为攀岩爱好者提供低成本的自制训练器材方案，无需高价采购进口成品，通过家用数控设备即可完成加工，结构上充分考虑手指力量训练的不同难度需求，不同尺寸的孔位对应不同的抓握难度，可满足从入门到进阶攀岩爱好者的日常指力训练需求，整体结构无多余装饰部件，所有特征均服务于训练功能与加工可行性，建模过程中对所有锐边均做了安全化处理，兼顾实用性与使用安全性。
