工业用滚轮摆臂式旋转限位开关结构模型

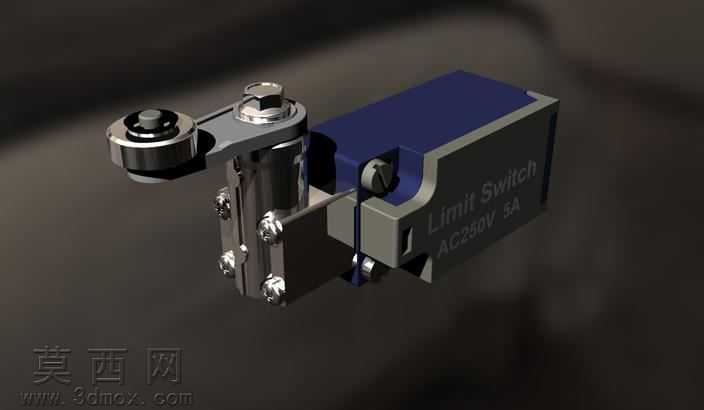

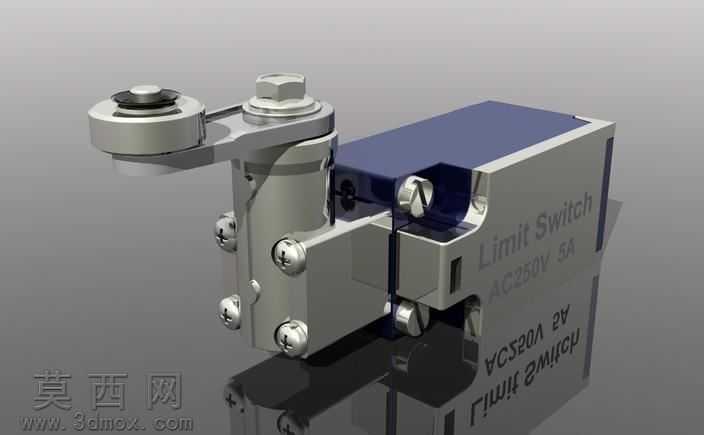

本模型为工业场景常用的滚轮摆臂式旋转限位开关三维建模作品，整体建模过程严格遵循实物测绘的尺寸比例，在主流三维建模软件中完成全参数化结构搭建，完整还原了该类限位开关的全部功能结构与外观细节。建模阶段首先完成主体基座的特征构建，基座作为整个开关的承载核心，采用块体拉伸、切槽、孔位阵列的方式完成安装孔、接线腔、转轴装配位的细节制作，基座侧面的参数标识文字采用包覆特征实现，还原了实物上的额定电压、电流标注细节，保证外观还原度。摆臂触发机构是建模的核心部分，首先构建旋转主轴的柱体特征，依次完成摆臂连接座、摆臂杆、端部滚轮的装配结构建模，滚轮部分还原了内部的转轴与外圈耐磨层的分层结构，摆臂与主轴的连接位置还原了锁紧螺母、调节垫片的细节，可直观展示摆臂的旋转触发行程与角度范围。主体侧方的透明端盖采用半透明材质参数设置，渲染阶段为金属结构件赋予哑光磨砂金属材质，模拟铸铝壳体的表面质感，螺丝、螺母等标准件赋予亮面镀铬金属材质，区分不同部件的材质差异，透明端盖赋予淡蓝色半透明PC材质，滚轮外圈赋予深色耐磨工程塑料材质，通过材质区分清晰展现各部件的功能分区。模型完整还原了限位开关的内部触发联动逻辑，摆臂受外力触发旋转时，可直观展示内部触点机构的动作路径，壳体上的固定螺丝采用圆周阵列方式排布，还原了实物的装配紧固结构，接线腔位置预留了标准的接线端子安装位，可用于后续的电气装配示意。渲染阶段采用工作室柔光环境，通过地面反射效果突出金属壳体的质感，各部件之间的装配间隙控制在合理公差范围内，无特征重叠、破面等建模问题，整体结构完整，可用于工控设备的布局装配演示、限位触发原理教学、产品选型参考等场景，清晰展现了这类机械式限位开关的典型结构设计与工作逻辑。
