碳纤维复合结构滑轮弓结构设计方案

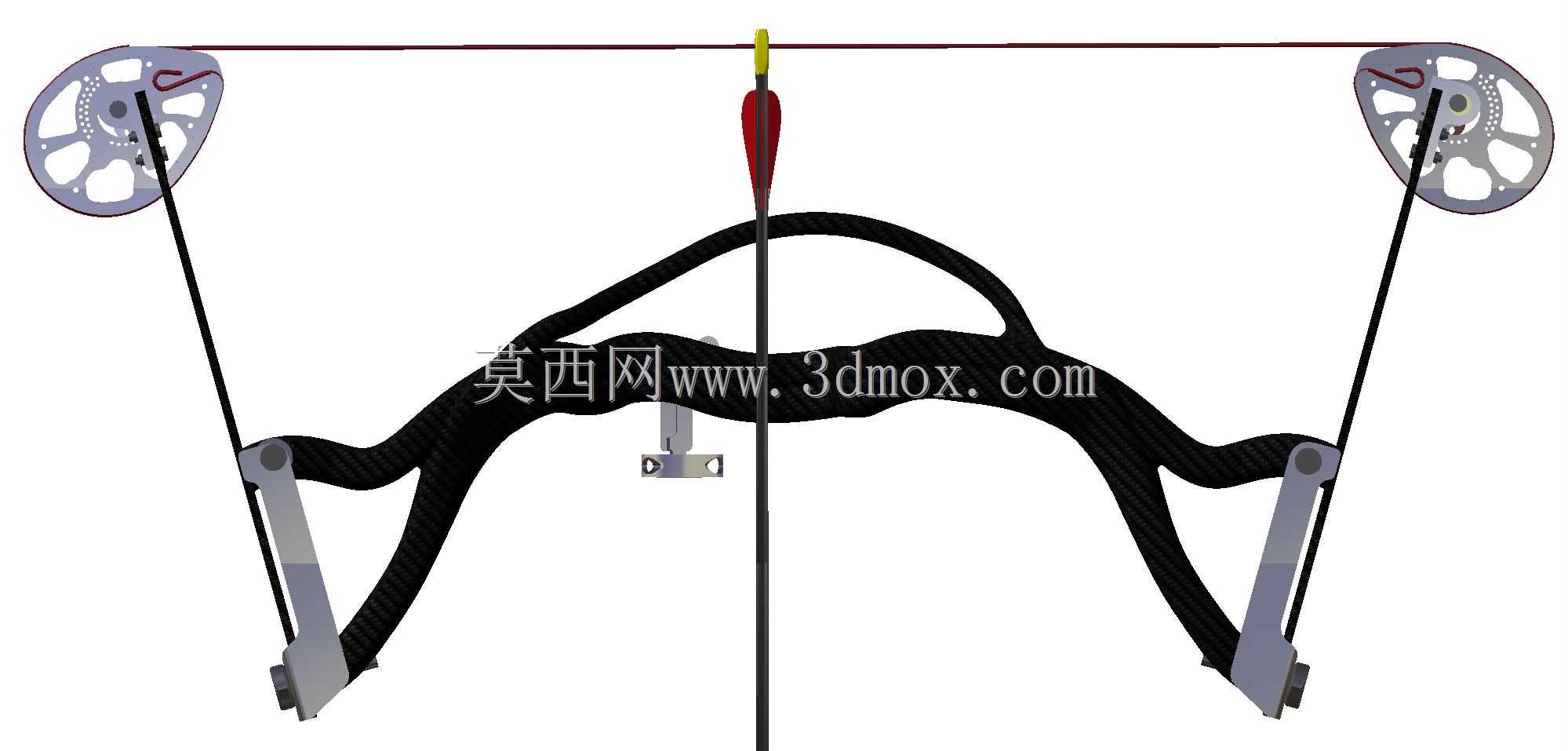

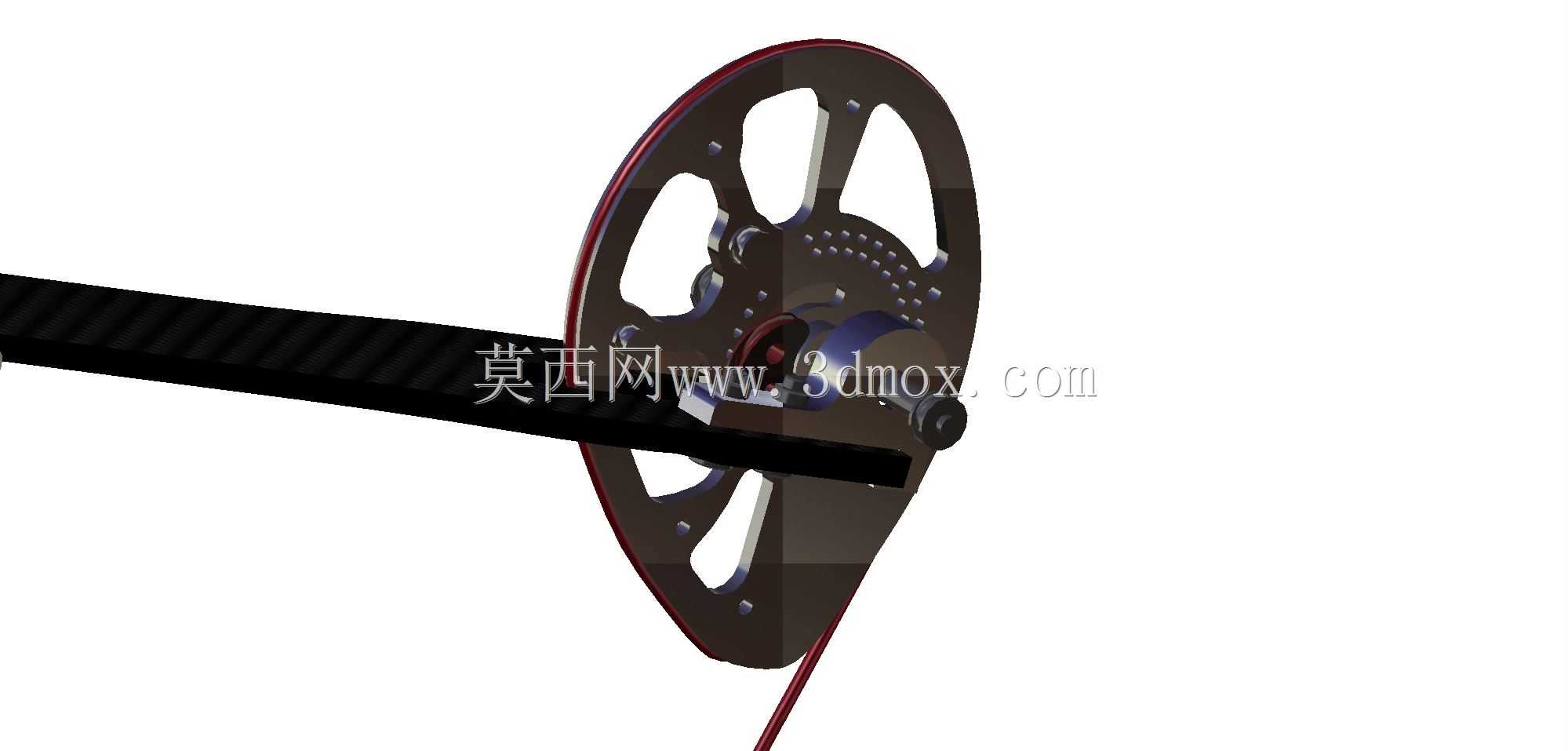

　　这款复合弓采用碳纤维复合层压结构作为主弓身承载主体，区别于传统金属弓身的厚重设计，在保证结构强度的前提下大幅降低整体自重，适配户外射箭运动、竞技射箭训练等多场景的长时间持握使用需求。从结构设计逻辑来看，弓身主体采用仿生流线型轮廓，握持区域做了贴合手掌弧度的内凹处理，握持时受力点均匀分布在掌根与指节位置，减少长时间持弓造成的局部应力集中，提升撒放动作的稳定性。上下对称布置的偏心滑轮组是核心省力结构，滑轮通过销轴与弓身端部的金属连接座铰接，连接座采用内嵌式安装方式，与碳纤维弓身的接触面上增设了玻璃纤维增强凸台，避免滑轮转动时的交变载荷直接作用在碳纤维层压结构上，防止长期使用出现层间剥离的失效问题。弓片采用分层复合结构，

　　主承载层为高模量碳纤维铺层，表层覆盖耐磨碳胶层，弓片与主弓身的连接位置做了渐变厚度过渡，从弓身端部的12mm厚度逐步过渡到弓片末端的3mm厚度，既保证弓片形变时的应力均匀释放，又避免厚度突变位置出现应力断裂风险。弓弦采用高模量低延展的复合纤维材质，两端通过滑轮组形成闭合传动回路，偏心轮的轮廓曲线经过反复迭代，在拉距达到额定行程后可实现70%以上的省力比，降低持弓瞄准阶段的肌肉负荷，提升射击精度。箭台位置设置在弓身中心轴线处，采用可微调的金属支撑结构，可适配不同直径的箭支，箭台与弓身的连接面设置了减震胶垫，吸收撒放瞬间的弓身振动，避免箭支出膛时出现姿态偏移。从安装边界来看，弓身总长度适配常规射箭运动的拉距范围，

　　上下滑轮的外缘最大回转半径控制在合理区间，不会对撒放动作造成干涉，握持区域的宽度控制在42mm，适配绝大多数成年使用者的手掌尺寸。设计阶段先通过金属管材制作了等比例原型件，验证了滑轮组的传动比、弓片形变行程、整体受力分布的合理性，再将主体材质替换为碳纤维复合材料，原型测试阶段重点验证了满拉状态下各连接节点的载荷分布，通过在金属连接座与碳纤维弓身之间增加缓冲衬层，解决了硬接触造成的局部压溃问题。弓身表面的碳纤维纹理采用一体成型铺层工艺，无需额外做表面装饰处理，同时具备良好的抗刮擦性能，适配户外复杂使用环境下的耐磨需求。两端的滑轮外侧设置了防护凸缘，避免弓弦滑脱的同时，也能防止使用过程中异物卡入滑轮缝隙造成传动卡滞。整体结构没有多余的冗余设计，所有外露的金属连接件均做了圆角钝化处理，避免使用过程中剐蹭衣物或者划伤使用者，各铰接位置均预留了润滑注油孔，方便长期使用后的维护保养，保证滑轮转动的顺畅度，减少传动过程中的阻尼损耗。
