造型弓成型冲压模具三维结构

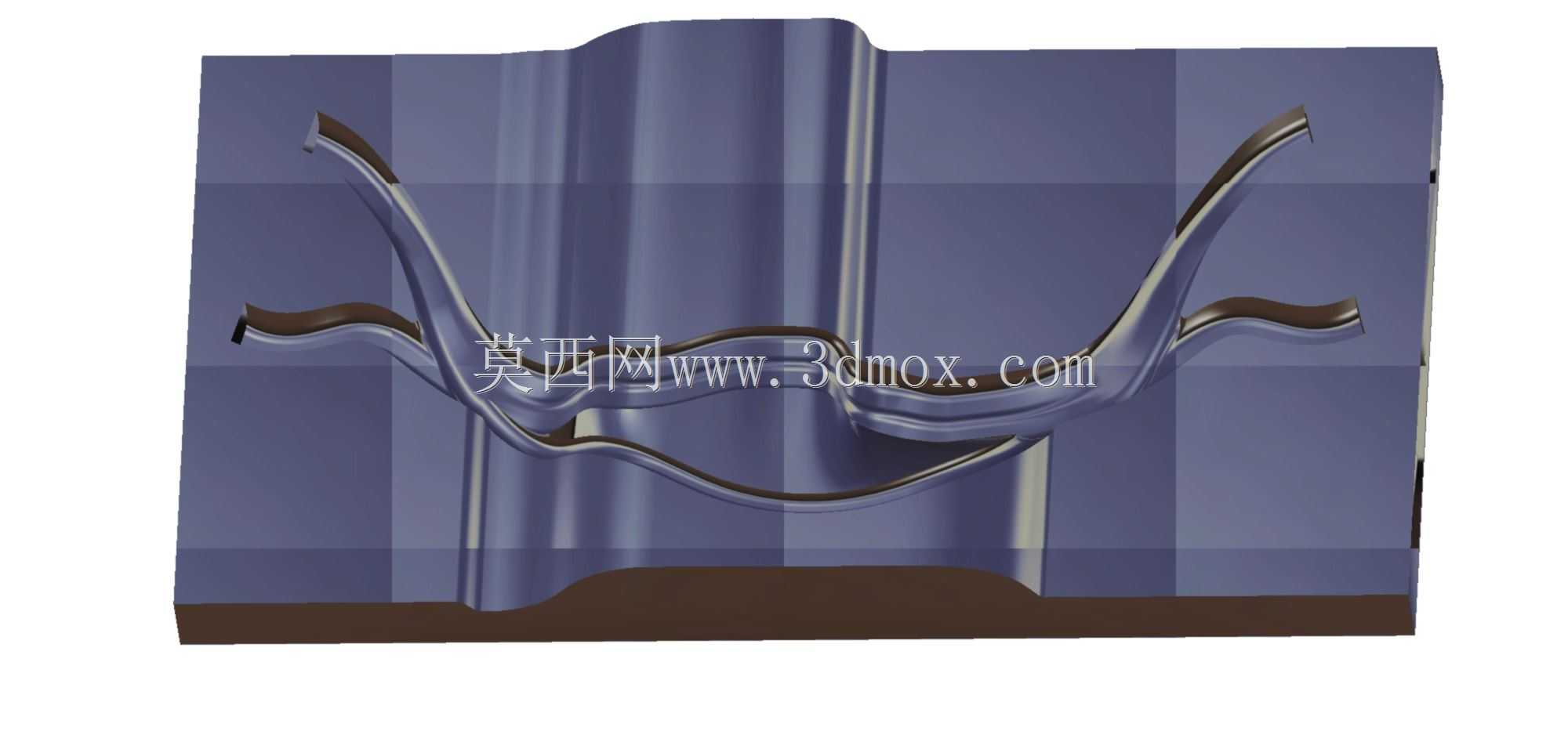

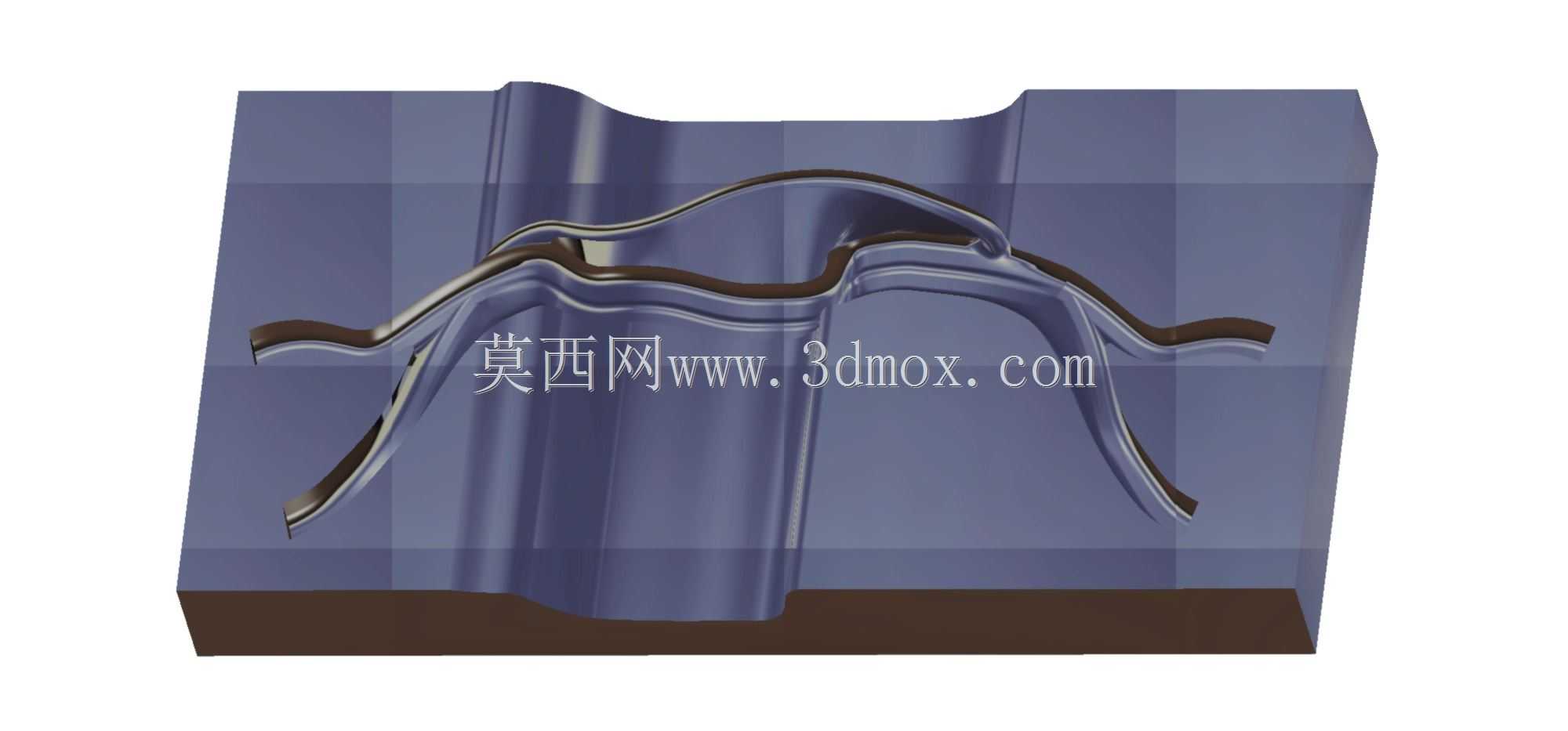

　　这套成型模具针对造型弓类异形曲面零件的批量冲压加工设计，核心应用于户外五金配件、文体器材零部件的冷冲压生产环节，适配常规开式机械压力机的安装接口，可直接完成带复杂起伏轮廓的弓身零件一次压型作业，省去多工序分步成型带来的定位误差累积问题。从结构布局来看，模具采用单工序成型模的整体架构，下模部分设置了与零件曲面完全贴合的凹模型腔，型腔表面做了抛光处理以降低冲压过程中板料流动的摩擦阻力，避免零件表面出现拉痕、褶皱等成型缺陷；上模的凸模轮廓完全随形于弓身的三维曲面，在弓身两端的弯折位置做了小圆角过渡处理，防止冲压过程中应力集中导致板料开裂。模具的安装边界完全适配常规25吨开式压力机的工作台尺寸，模座采用标准后侧导柱模架，

　　导柱导套配合间隙控制在0.02mm以内，保证上下模合模过程中的对位精度，避免成型过程中出现错模导致的零件壁厚不均问题。在设计思路上，首先针对造型弓的零件结构做了成型工艺分析，该零件整体为薄钢板冷压成型，截面存在多处连续的起伏弯折，且整体轮廓呈对称的弧形结构，若采用分步折弯工艺，不仅需要多套模具配合，还会因为每次折弯的定位基准变化导致最终零件的轮廓度超差，因此采用整体一次成型的方案，将所有曲面特征整合到同一套模具的凸凹模中。模具的压料面设置在零件轮廓外围的工艺补充面上，压边力通过弹性卸料装置提供，可根据板料厚度调整压边力大小，防止成型过程中板料边缘起皱。在零件的深度成型区域，特意在凹模对应位置做了微小的排气孔设计，

　　避免合模过程中型腔内部残存空气导致零件表面出现鼓包、凹痕等缺陷。从实际生产用途来看，这套模具投用后可直接完成1.2-2mm厚度冷轧钢板的弓身零件压型，成型后的零件无需额外的校形工序即可直接进入后续的表面处理、装配环节，相比传统的多工序折弯方案，生产效率可提升60%以上，同时零件的成型一致性大幅提升，可将零件轮廓度公差控制在0.15mm以内，满足后续装配的互换性要求。模具的卸料板采用整体式结构，与凸模的配合间隙控制在0.1mm左右，既可以在冲压过程中起到压料作用，又可以在开模时顺利将箍在凸模上的零件卸下，避免零件卡模导致的生产停滞。在模具的刃口及成型工作面，均采用了淬火处理，硬度达到HRC58-62，保证大批量生产过程中的模具耐磨性，

　　延长模具的使用寿命，减少生产过程中的修模频次。针对弓身两端的特殊弯折结构，在凸模对应位置做了局部的储料槽设计，避免板料在成型过程中因为材料流动不足导致的局部变薄超差，保证零件各个位置的壁厚差控制在板料厚度的10%以内，满足零件的结构强度要求。模具的闭合高度、模柄尺寸均按照通用压力机的参数设计，无需对设备做额外改造即可直接安装使用，降低了生产现场的设备适配成本。
