商用吧台四头扎啤冷冻储酒柜结构设计

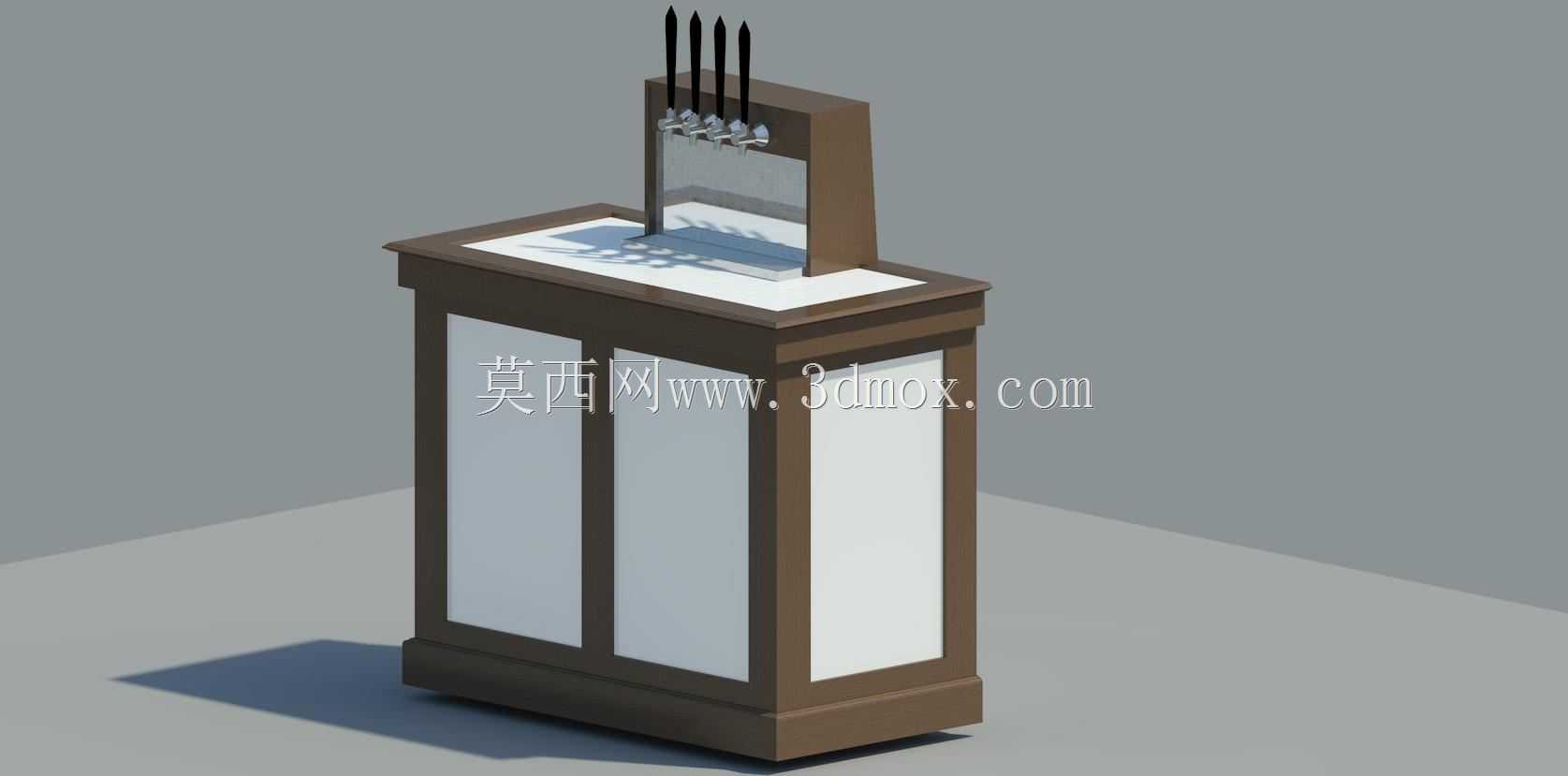

　　这款扎啤冷冻储酒柜的设计核心围绕商用酒吧场景的实际运营需求展开，整体结构以7立方英尺标准卧式冷冻柜为基础载体做功能延伸，没有采用常规商用扎啤机外露管路的布局，而是将酒头出酒组件整合在柜体顶部后侧的立式支架上，既保证操作时的出酒高度符合人体工程学要求，也避免了管路外露带来的清洁死角与磕碰风险。从结构布局来看，柜体主体采用框架式承重结构，外层为深棕色饰面的承重框架，三面设置半透明白色门板，既可以直观观察内部储酒桶的剩余容量与管路连接状态，也能起到隔热保温的作用，减少冷量流失。顶部操作台面做了内凹式的接水盘设计，出酒时滴落的酒液会顺着台面坡度汇入接水区域，不会流到柜体外侧污染地面，日常清洁时只需抽出接水盘清理即可，

　　大幅降低吧台运维的清洁工作量。顶部后侧的酒头支架采用一体化折弯结构，四个酒头等距排布，间距控制在120mm，刚好满足四个标准扎啤桶同时出酒的操作空间，不会出现打酒时杯子互相碰撞的问题，酒头下方预留了足够的杯具放置空间，适配从300ml品鉴杯到1L扎啤壶的各类常用容器高度。设计过程中优先考虑了设备的安装边界条件，柜体整体宽度控制在800mm以内，深度600mm，高度含顶部酒头支架不超过1400mm，刚好适配常规商用吧台的后侧预留空间，不需要对现有吧台结构做裁切改造，底部设置可调节高度的支撑脚，能够适配地面存在10mm以内高度差的安装场景，保证柜体放置平稳不会出现晃动。柜体内部的冷量循环结构做了针对性优化，

　　针对扎啤储存需要的2-4℃恒温区间，在冷冻柜原有制冷系统基础上调整了蒸发器的排布位置，避免冷量直接吹向酒桶连接处导致酒液结冰堵管，同时在柜体内部设置了四个独立的桶位固定卡位，每个卡位对应一个酒头的管路接口，更换酒桶时只需将标准扎啤桶推入对应卡位，快插式管路接口可以直接对接，不需要额外工具操作，单桶更换时间控制在30秒以内，适配酒吧高峰时段快速换桶的运营需求。门板与柜体框架的连接处采用隐藏式合页结构，外侧没有突出的五金件，既提升了整体外观的整洁度，也避免了吧台人员走动时被突出部件刮蹭的风险，门板内侧设置了一圈密封胶条，关闭时可以完全贴合柜体框架，保证保温性能，经实测在环境温度30℃的条件下，柜体内部温度波动不超过±0.5℃，

　　能够持续保证扎啤的最佳饮用温度。出酒管路全部隐藏在顶部支架与柜体内部的走线槽内，管路外侧包裹保温棉，避免管路内残留的酒液因为环境温度升高影响口感，同时管路走向做了大弧度折弯设计，没有直角死弯，减少酒液流动的阻力，出酒时不会出现泡沫过多的问题。设备的整体结构没有复杂的传动部件，日常维护只需要定期清理接水盘、检查密封胶条的老化状态即可，不需要专业运维人员到场，非常适合各类精酿酒吧、餐吧、小型啤酒屋的吧台使用，既可以作为独立的扎啤出酒设备放置，也可以嵌入整体吧台结构做一体化设计，适配不同风格的店面装修需求。
