三星GearVR配套双风扇散热冷却结构

　　在消费级虚拟现实头戴设备的实际使用场景中，设备长时间运行产生的积热、佩戴面闷热出汗是影响使用体验的核心痛点之一，这款适配三星GearVR的双风扇冷却结构，正是针对头戴式VR设备的密闭佩戴空间散热需求开发的配套功能组件。从实际使用逻辑来看，该结构直接挂载于VR头显的外侧对应佩戴面区域，通过双风扇形成定向对流风道，将头显内部与用户面部接触区域的滞留热空气持续导出，同时引入外部常温空气形成循环，避免镜片起雾、面部积汗的问题，大幅提升长时间VR体验的舒适度。

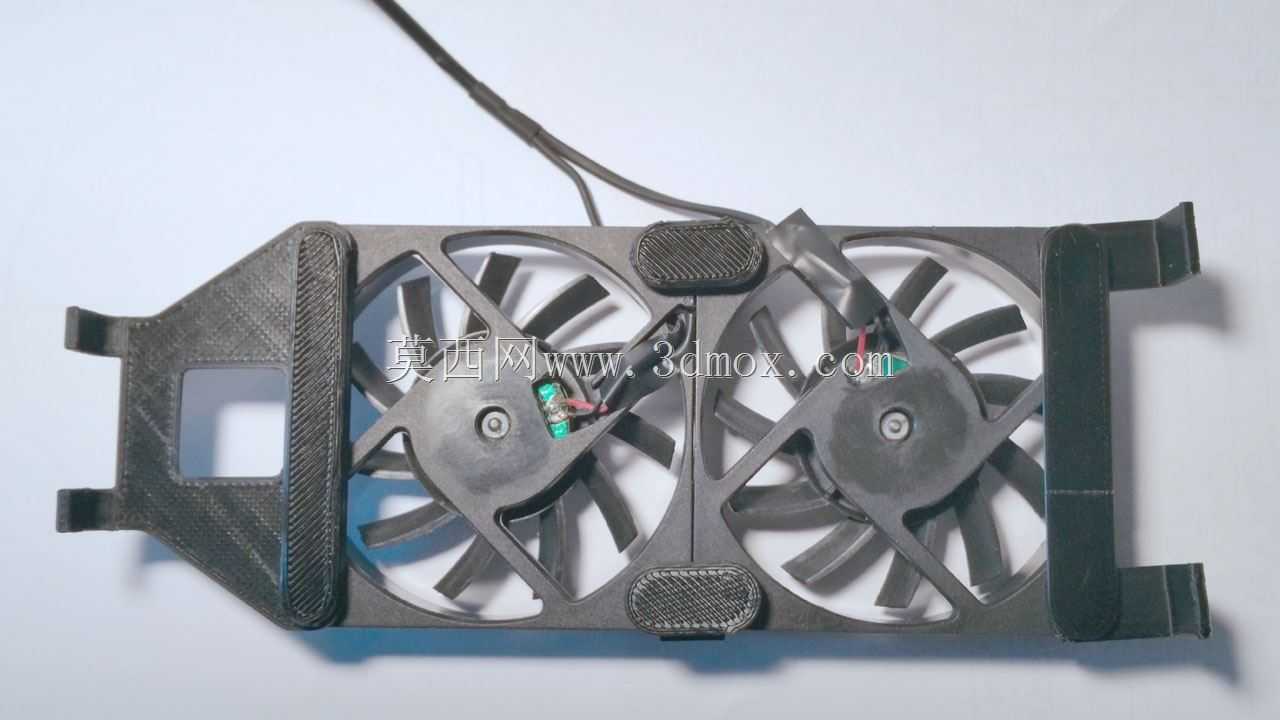

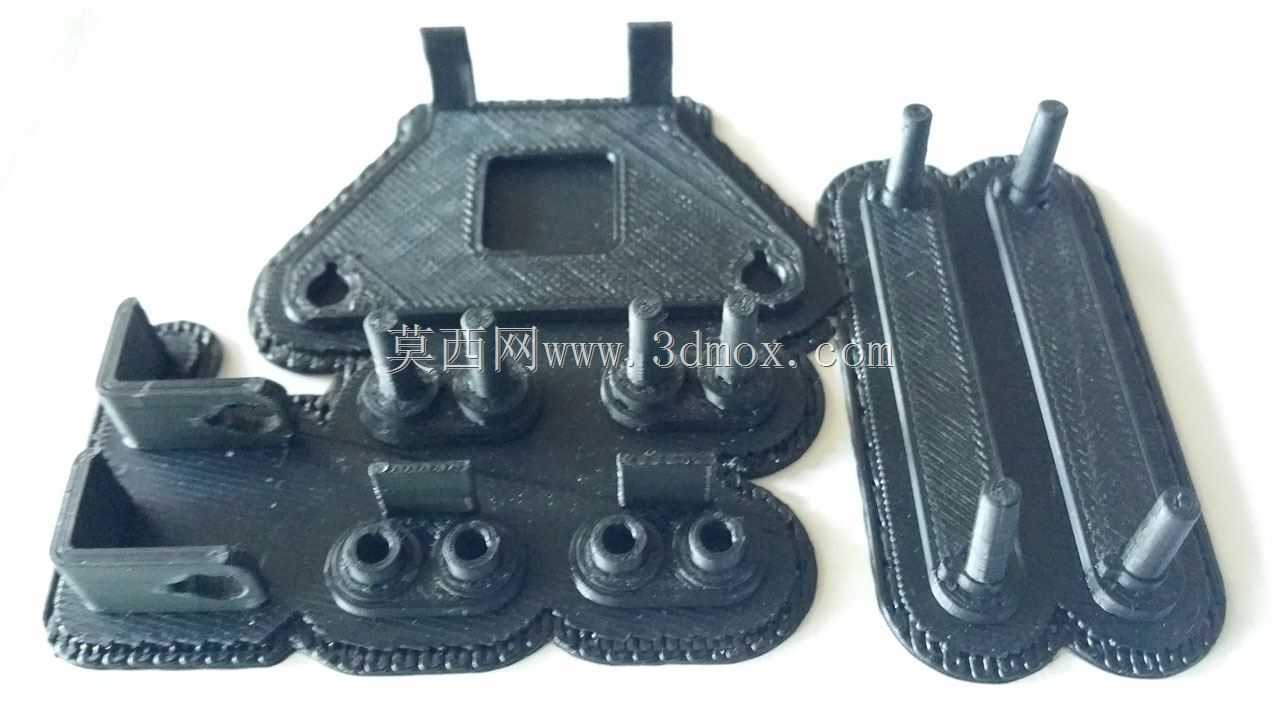

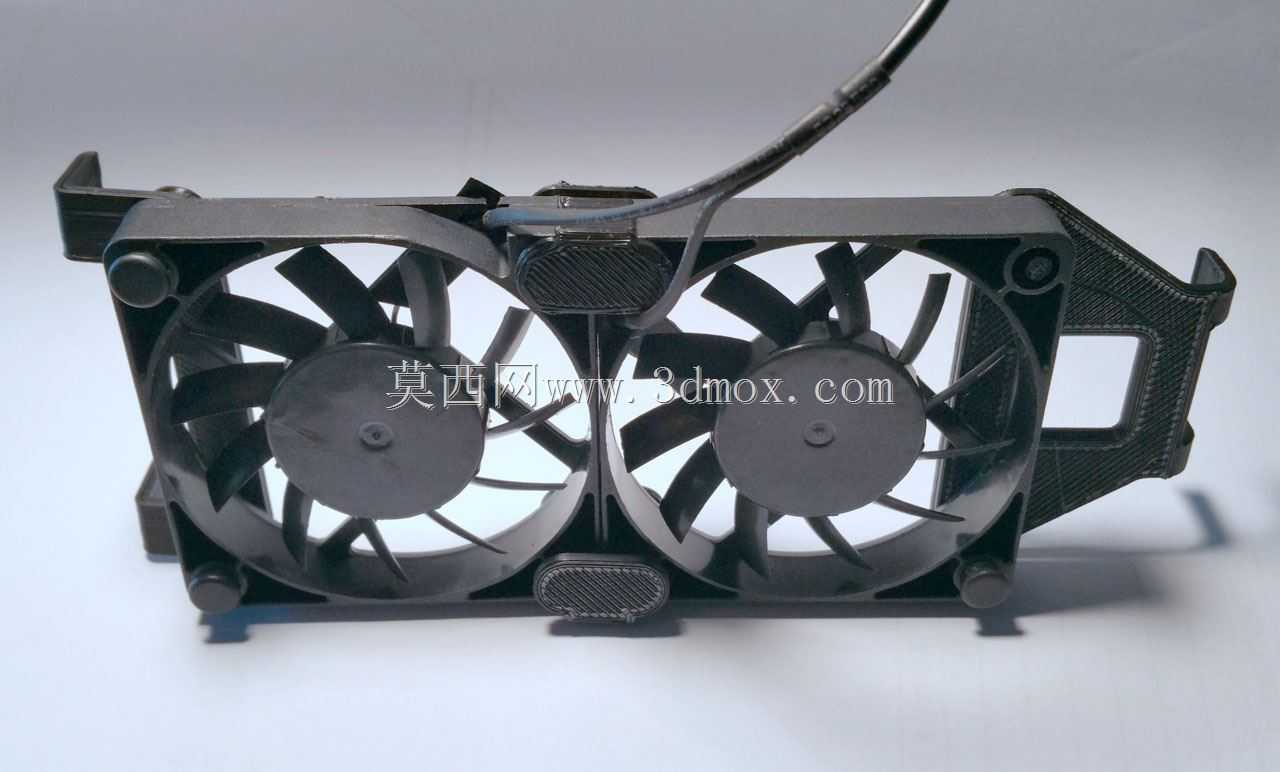

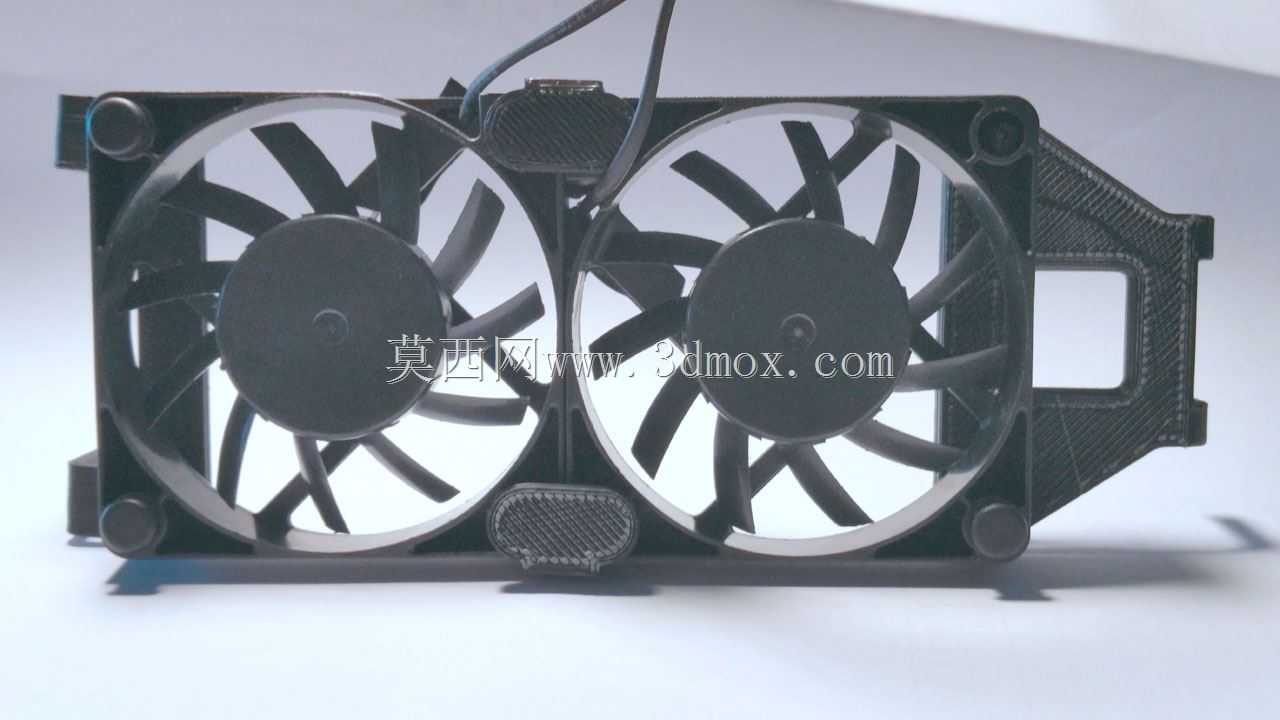

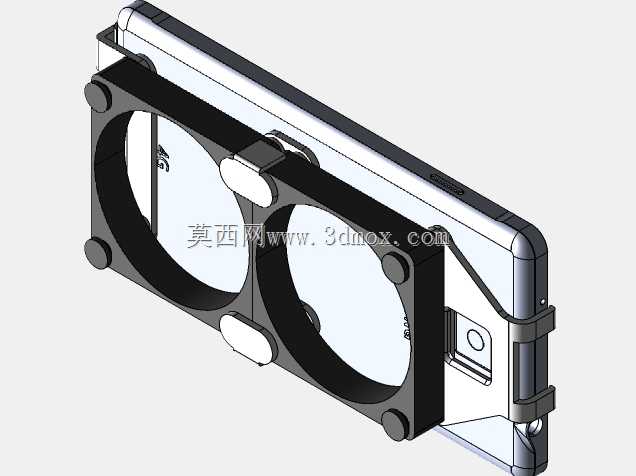

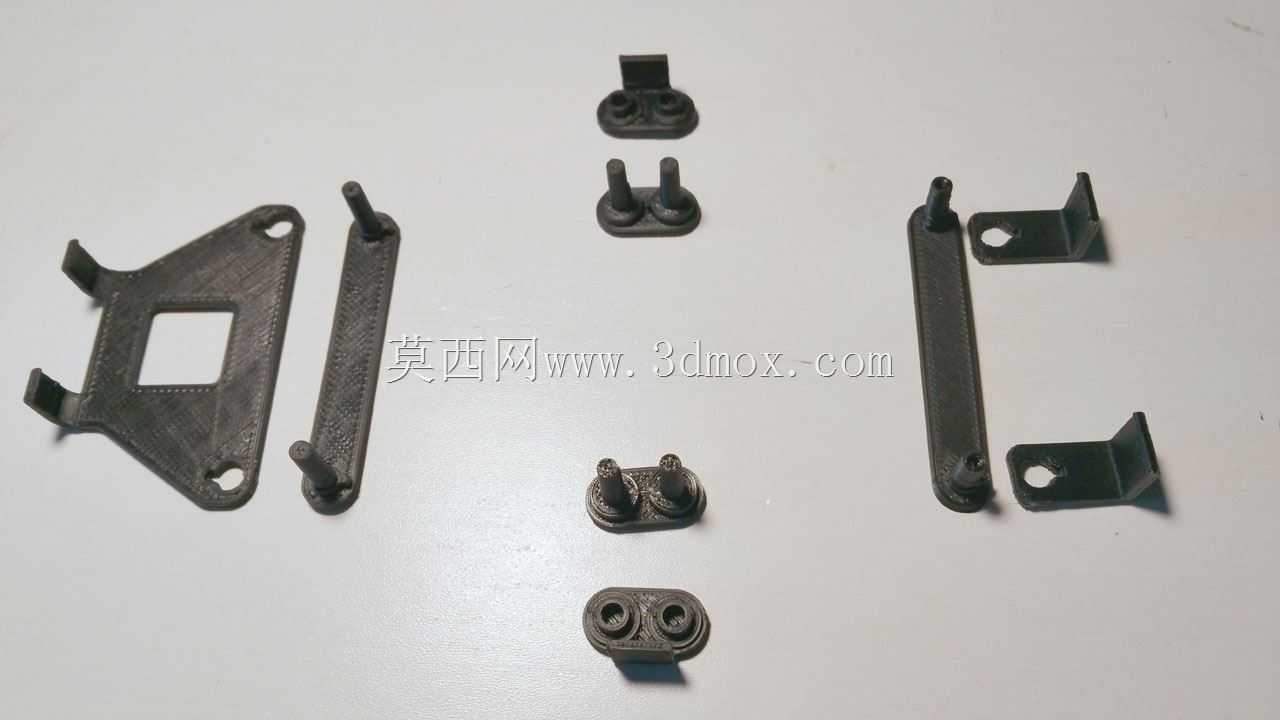

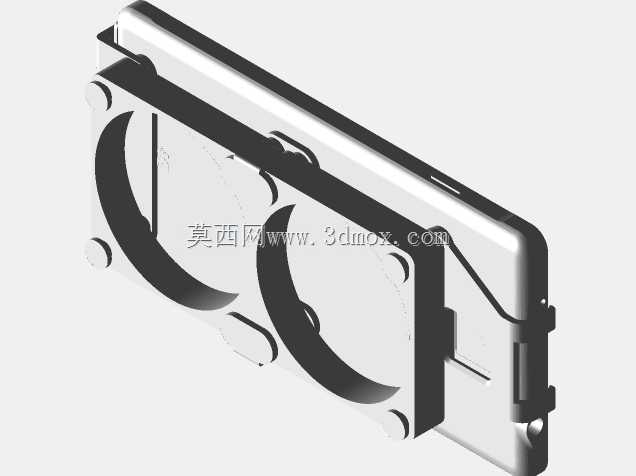

　　从结构设计思路上看，整体采用一体化注塑成型的框架式壳体，主体轮廓完全贴合对应型号GearVR头显的外侧曲面安装位，没有多余的外凸结构，尽可能控制附加组件的整体重量，避免佩戴时增加头显前部的负重感导致压脸、头显下滑的问题。双风扇安装位采用对称式布局，两个圆形风扇容腔之间通过加强筋结构连接，既保证了壳体的结构强度，避免安装、使用过程中出现形变挤压风扇扇叶导致运转卡滞，又能在两个风扇之间形成独立的导风通道，避免两个风扇的进排风出现气流紊流，降低散热效率。壳体边缘设置有多个定位卡扣与限位凸台，安装时直接对准头显外侧的对应卡槽推入即可完成固定，不需要额外使用螺丝或者粘接剂，拆装便捷，不会对头显原机外壳造成损伤。

　　从功能特性层面，该结构的双风扇采用独立的风道分隔设计，每个风扇对应头显内侧的一个眼部区域，能够针对性地带走显示面板工作时产生的热量，同时气流顺着面部与头显衬垫的缝隙均匀扩散，不会出现局部直吹导致的眼部不适。壳体上预留的走线槽位可以将风扇供电线路顺着头显的绑带支架排布，避免线路外露勾挂外物，供电端可以直接对接头显的预留USB供电接口，不需要额外配置独立电源，使用时随头显启动同步运转，不需要单独开关控制。结构上的齿轮联动细节设计，是为了实现两个风扇的转速同步，避免两个风扇转速差产生的震动与异音，保证佩戴时的静音效果，不会因为风扇运转的噪音影响VR体验的沉浸感。

　　从安装边界与尺寸适配来看，整体结构的厚度控制在12mm以内，安装后不会增加过多的头显前部厚度，不影响头显原有的收纳包放置；整体宽度与对应型号GearVR的外侧宽度完全匹配，左右两侧不会突出头显本体，避免使用过程中磕碰外物。风扇容腔的内径适配常规40mm规格的直流散热风扇，后期如果风扇出现故障，可以直接采购同规格标准风扇进行替换，不需要整体更换整个冷却结构，维护成本极低。壳体上的通风孔位采用格栅式设计，格栅间隙控制在2mm以内，既保证了通风量，又能避免外部的毛发、大颗粒灰尘进入风扇结构造成扇叶损坏，同时也能防止用户手指误触运转的扇叶造成划伤，符合消费电子配套配件的安全设计要求。

　　在实际工程验证层面，该结构的安装卡扣位置经过反复适配调整，卡扣的扣合量控制在0.8mm，既保证安装后不会因为头部晃动、设备移动出现松脱，又不会因为扣合量过大导致拆装困难、甚至掰断头显原机的卡扣结构。壳体与头显接触的位置设置有0.5mm的避让间隙，避免安装后刮花头显原机的外壳漆面，同时在接触点位贴有薄型缓冲泡棉，进一步抵消风扇运转时产生的微小震动，避免震动传递到头显内部影响陀螺仪的姿态检测精度，保证VR使用过程中的画面稳定性。整个结构的重量控制在35g以内，加上两个风扇的总重量不超过70g，对头显整体的重量平衡影响极小，不会改变原头显的佩戴重心，长时间佩戴也不会产生明显的颈部负重感。
