摔跤运动器材用3D打印支撑腿结构件

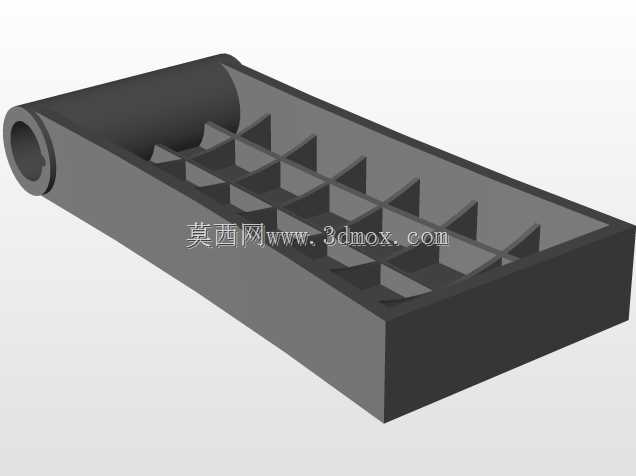

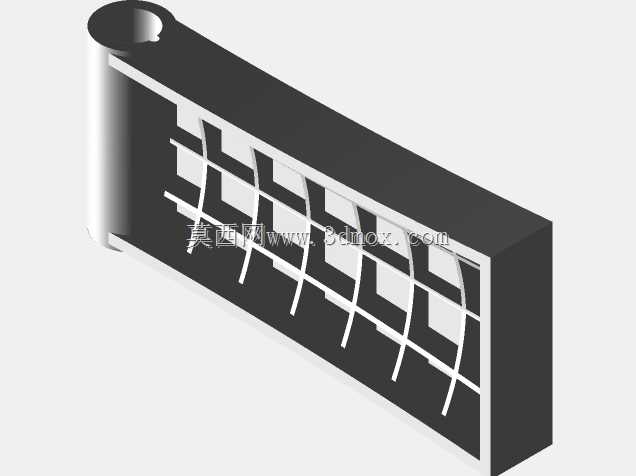

　　该结构件主要应用于摔跤运动训练及比赛用器材的支撑部位，核心用途是替代器材断裂的原有支撑腿，保障器材在剧烈对抗使用场景下的结构稳定性，避免因支撑失效导致的运动损伤风险。从功能特性来看，该零件采用一体化格栅式加强结构设计，主体为长槽型承载结构，一端设置带通孔的铰接安装端，可与器材主体的铰接轴实现转动配合，满足器材使用过程中的小幅摆动需求，避免刚性连接带来的应力集中断裂问题。

　　设计过程中优先考虑了受力工况的适配性，摔跤器材的支撑腿在使用过程中会承受来自垂直方向的瞬时冲击载荷，以及侧向的剪切力，因此内部采用等间距排布的三角形格栅加强筋，筋板厚度根据受力路径做差异化设置，靠近铰接端的筋板厚度更大，可将铰接部位传递的集中载荷快速分散到整个支撑面，避免局部应力超过材料屈服强度。零件的安装边界经过适配性设计，铰接端的内孔直径与原有器材的铰接轴尺寸完全匹配，无需二次加工即可直接装配，支撑面的平面度控制在合理范围内，可保证与地面或器材底座的贴合度，避免使用过程中出现晃动。

　　外形尺寸方面，零件整体长度适配原有支撑腿的安装空间，宽度方向的尺寸与器材主体的安装槽宽度匹配，不会出现安装干涉，格栅结构的镂空设计在保证结构强度的前提下，大幅降低了零件的整体重量，同时减少了3D打印过程中的材料消耗，打印过程中无需添加过多支撑结构，成型后仅需简单去除少量支撑毛刺即可投入使用。从实际使用场景出发，该零件的结构设计充分考虑了运动器材的使用强度，格栅结构的抗冲击性能优于实心结构，在受到瞬时大载荷冲击时，筋板可通过微小形变吸收部分冲击能量，避免整体断裂，同时镂空结构不会积存汗液等液体，便于日常清洁维护，延长零件的使用寿命。

　　在结构细节处理上，零件的所有棱边均做了圆角过渡处理，避免尖锐边角在使用过程中造成磕碰损伤，铰接端的通孔内壁做了光滑处理，可减少与铰接轴之间的转动摩擦，降低磨损速率，支撑面的边缘做了微小倒角，避免安装时与底座出现卡滞。该结构的设计思路完全基于实际损坏场景的逆向适配，没有冗余的结构设计，所有结构特征均服务于承载、安装、耐用性三个核心需求，针对3D打印的工艺特性做了针对性优化，所有筋板的拔模角度均符合FDM打印的工艺要求，打印过程中不会出现翘曲变形，成型精度可满足装配使用要求，无需后续的机加工修正，可实现快速替换维修，大幅缩短器材的停机维护时间，适配运动场馆器材快速维修的实际需求。
