双轴丝杆传动立式升降位移滑台结构

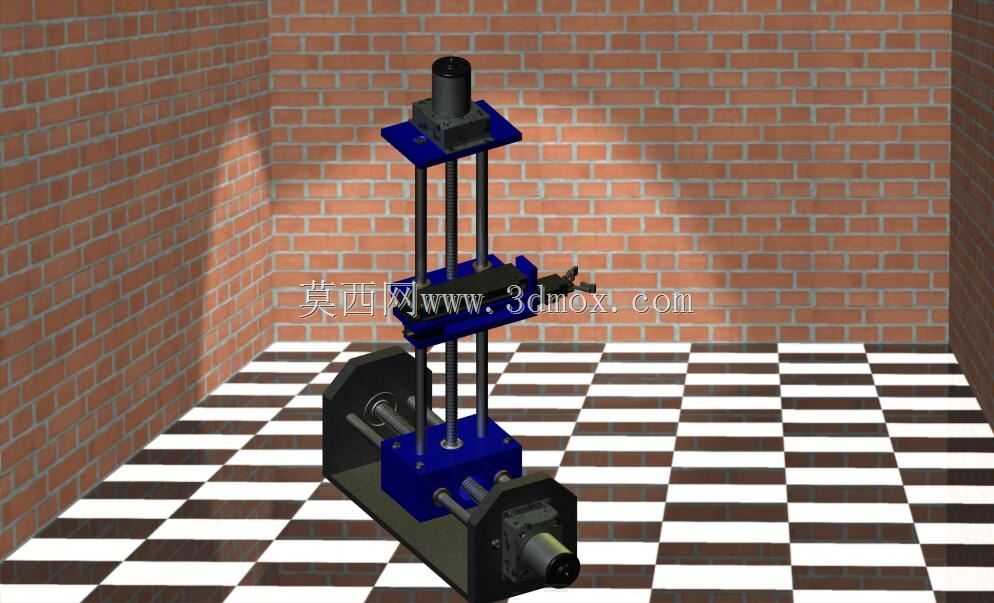

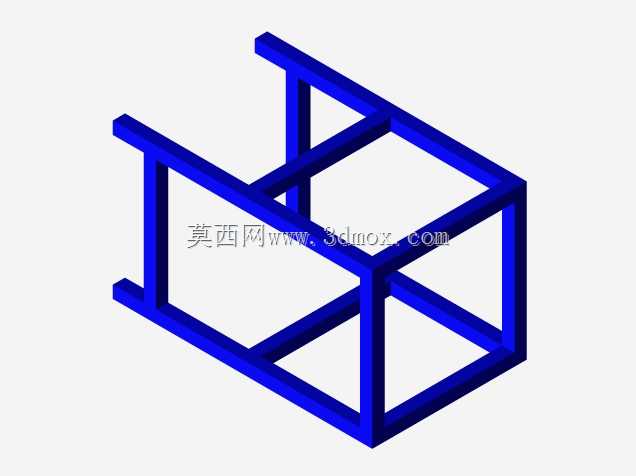

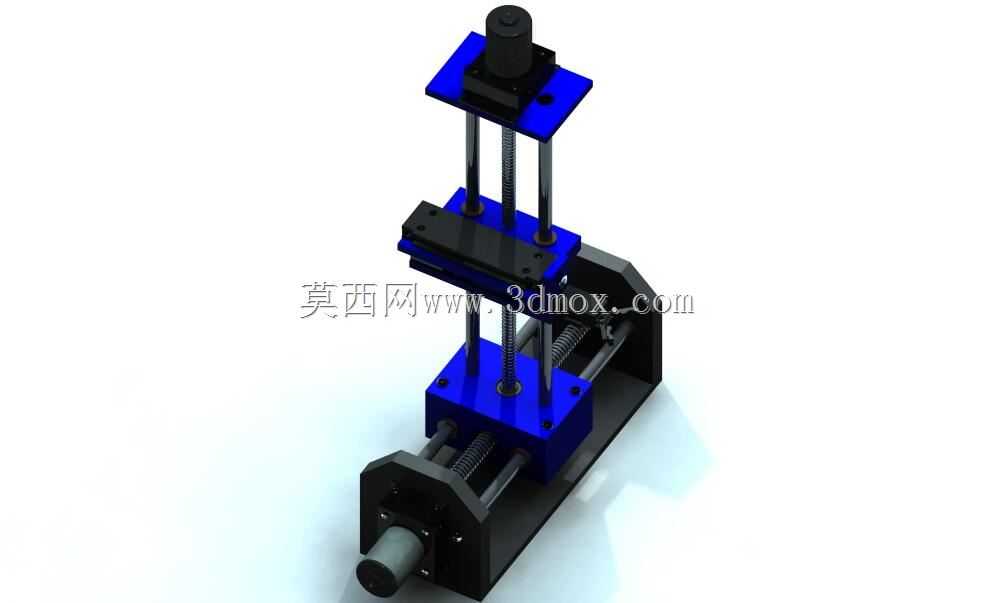

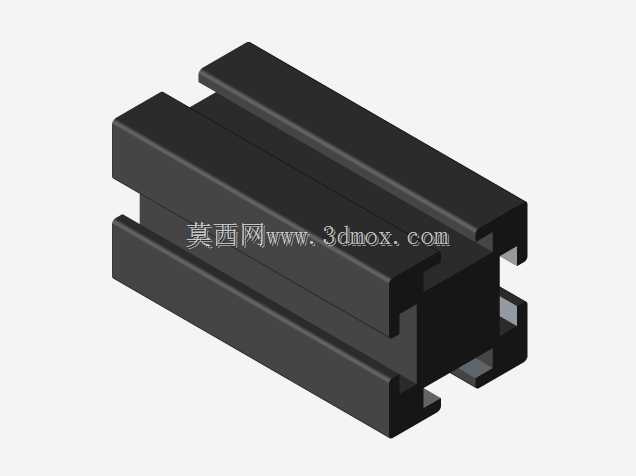

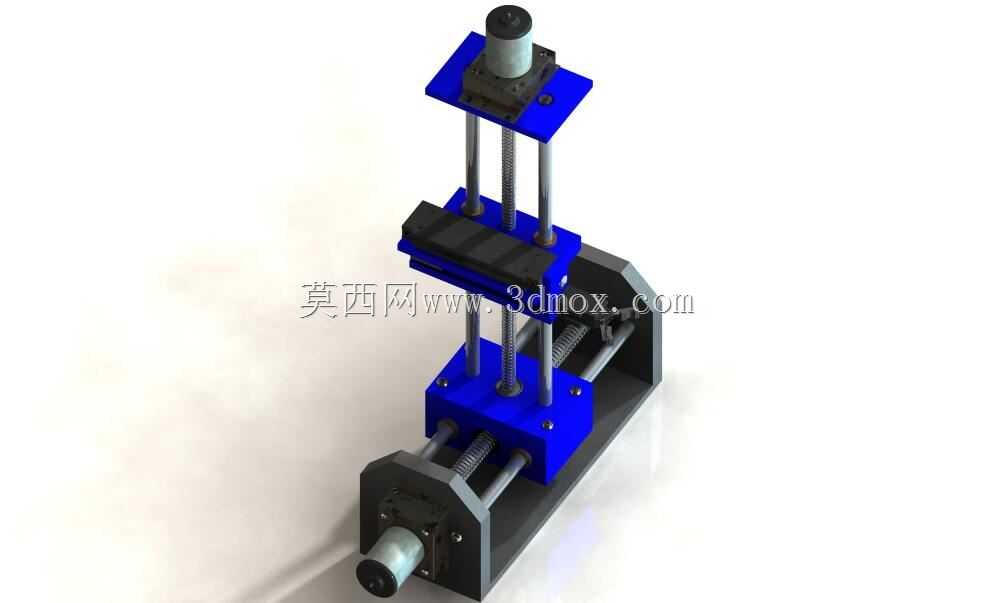

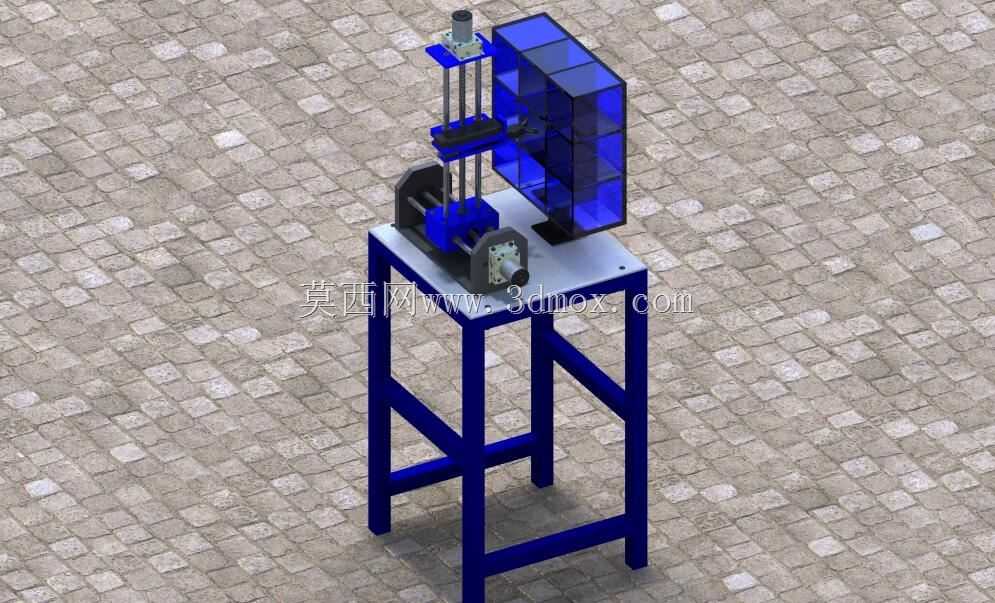

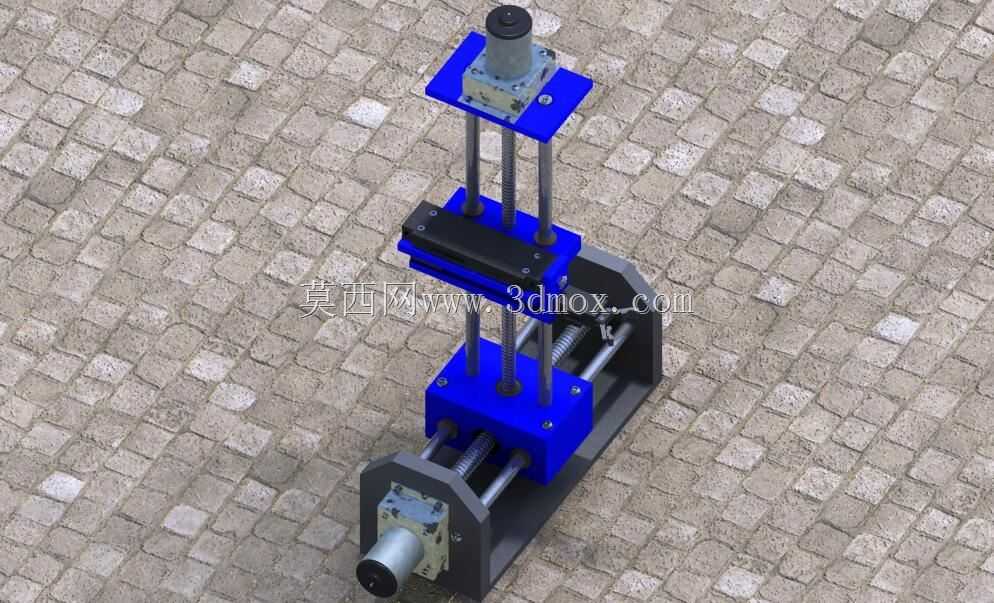

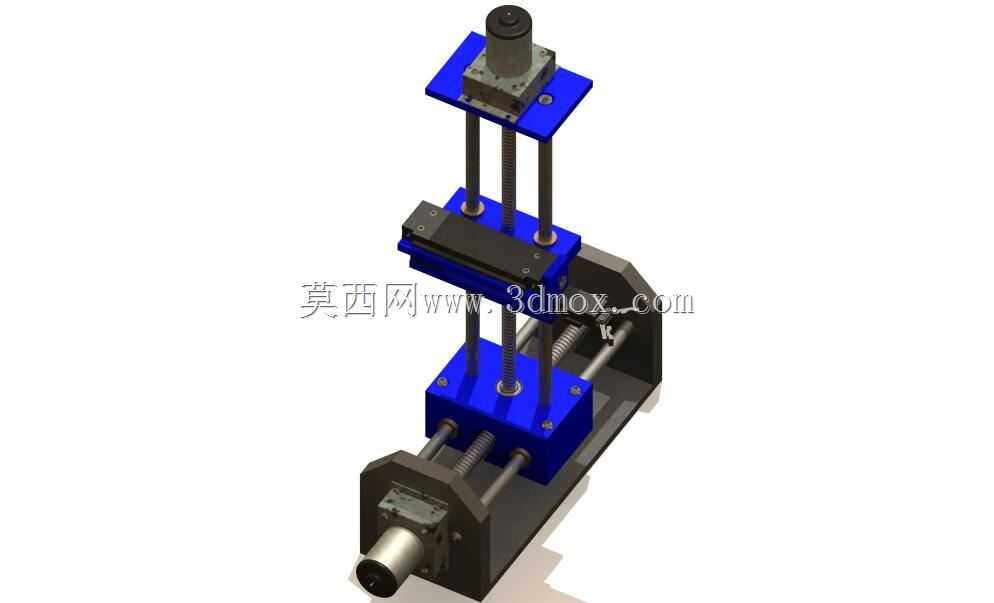

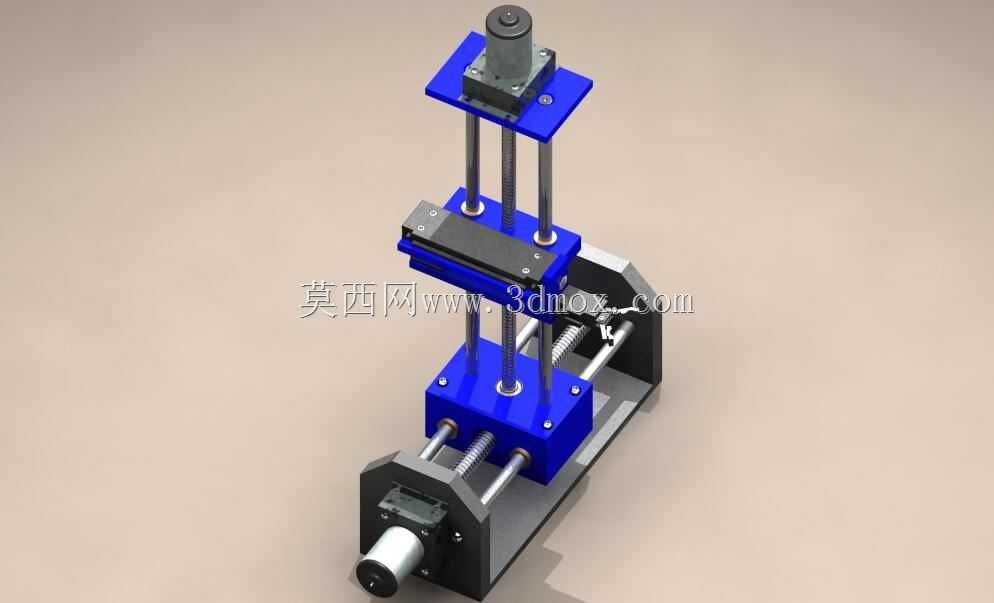

　　这款立式双轴丝杆传动滑台，主要面向小行程精密位移调整场景设计，常见应用在实验室小型工装定位、电子元器件点胶工位的Z轴进给、小型检测设备的探头升降调整，以及教学演示类的直线传动实训场景中。整套结构采用立式堆叠布局，底部为水平方向的丝杆进给单元，上方搭载垂直方向的升降丝杆单元，两个运动轴相互垂直，可实现平面内两个方向的复合位移调整，适配需要小范围二维位置调整的作业需求。

　　从结构设计逻辑来看，底部水平滑台采用单根滚珠丝杆搭配两侧平行光轴作为导向支撑，丝杆两端通过带座轴承固定在底部安装基座上，丝杆一端伸出基座用于连接驱动部件，可搭配手轮实现手动调节，也可根据需求加装步进电机实现电控驱动。滑台移动块采用分体式锁紧结构，与丝杆螺母配合安装，两侧通过直线轴承与导向光轴配合，保证水平运动过程中的直线度，避免运动过程中出现卡滞或偏摆。底部基座采用L型折弯结构，既作为水平轴的安装载体，也为垂直升降单元提供安装基准面，基座底部预留了标准安装孔位，可直接固定在工作台面或其他设备机架上，安装时需要保证基座基准面的平面度误差控制在0.02mm以内，避免后续运动出现憋劲问题。

　　上方的垂直升降单元采用双光轴导向搭配单根丝杆传动的结构，两根导向光轴平行布置在丝杆两侧，上端通过顶部安装板固定，下端与水平滑台的移动块连接固定，保证垂直轴整体可随水平滑台做横向位移。升降滑台同样采用直线轴承与导向光轴配合，中间与丝杆螺母连接，丝杆顶端伸出顶部安装板，可连接驱动部件实现升降动作，顶部安装板预留了驱动部件的安装定位孔，可直接适配36、42系列标准法兰的电机或手动旋钮。升降滑台的台面预留了多组螺纹安装孔，可用于固定作业夹具、检测探头、点胶阀等执行部件，安装孔位采用标准间距设计，可兼容多数常规小型工装的安装需求。

　　整套结构的运动行程设计上，水平轴有效行程可根据实际需求调整光轴与丝杆长度，常规配置下水平行程在100-200mm区间，垂直升降行程在150-250mm区间，整体安装边界尺寸随行程变化，常规配置下整体宽度不超过150mm，深度不超过200mm，整体高度不超过400mm，属于小型轻量化位移滑台，整体负载能力在水平方向可承载5kg以内的工装部件，垂直方向由于是立式承载，负载能力控制在3kg以内，适合轻载精密调整场景，不适合大负载冲压、重型工件搬运类工况。

　　设计过程中重点考虑了装配的工艺性，所有安装孔位均采用通孔加沉孔设计，装配时可从外侧直接拧入紧固件，不需要在结构内部预留操作空间，降低了装配难度。导向光轴与安装板的配合采用过渡配合加顶丝锁紧的方式，既保证了光轴的安装同轴度，也方便后期维护时拆卸更换磨损的轴承或丝杆部件。丝杆两端的支撑座采用标准件，可直接采购成品支撑座安装，不需要单独加工轴承安装位，降低了零件加工成本。整套结构的零件除了标准件外，其余结构件均可采用铝合金板材铣削加工，表面做阳极氧化处理，既减轻整体重量，也具备一定的防锈能力，适合在常规室内工业环境下长期使用。

　　在实际使用过程中，需要定期对丝杆和光轴表面涂抹润滑脂，避免干摩擦导致的传动精度下降或零件磨损，手动驱动时需要注意施力均匀，避免强行超行程运动导致丝杆弯曲或轴承损坏。如果需要加装电控驱动，可在丝杆伸出端加装联轴器连接伺服或步进电机，搭配对应的运动控制器即可实现自动定位控制，可直接集成到小型自动化设备中作为进给轴使用。
