计算机散热轴流风扇三维结构设计作品

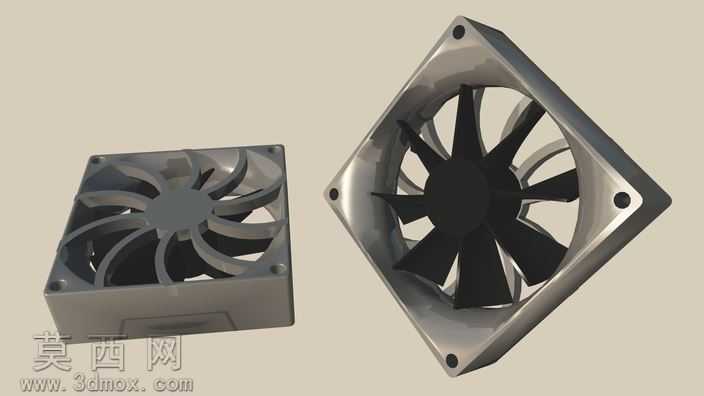

本作品为计算机用轴流散热风扇的三维建模设计，建模过程遵循工业散热部件的实际生产逻辑，先从核心功能结构入手搭建整体框架。首先构建风扇的外框主体，两款不同结构的外框分别对应厚款机箱风扇与薄款机箱风扇的应用场景，外框采用标准正方形安装孔位设计，四个角预留的安装沉孔位置符合常规PC散热风扇的装配尺寸规范，外框边缘做了圆角过渡处理，既避免安装时的锐边磕碰，也能减少风切变带来的额外噪音。扇叶部分的建模是整个设计的核心，每一片扇叶都采用了变曲率翼型截面设计，从叶根到叶梢的扭转角度经过反复调整，确保旋转时能够形成稳定的轴向风压，扇叶与中心轮毂的连接位置做了加厚过渡处理，模拟实际产品中加强筋的结构强度，避免长期高速旋转出现叶根断裂的问题。中心轮毂部分预留了电机安装的空腔结构，能够匹配常规直流无刷电机的装配尺寸，轮毂表面做了同心圆纹理处理，还原真实产品的外观细节。材质渲染阶段，外框部分采用哑光磨砂工程塑料材质，调整了材质的粗糙度与反射参数，还原ABS塑料的真实质感，扇叶部分分别做了半透明磨砂黑与纯哑光黑两种材质效果，对应不同定位的消费级散热风扇产品，场景内打光采用柔和的三点布光，既清晰展现外框的棱角结构与安装孔位细节，也能凸显扇叶曲面的流畅弧度，避免阴影遮挡关键结构特征。设计思路上以还原真实量产散热风扇的结构逻辑为核心，没有做脱离实际的夸张造型，所有结构尺寸都参考市售主流120mm机箱风扇的参数进行等比例建模，既能够作为三维建模练习的参考案例，也可以用于散热结构原理的演示场景，两款不同厚度的外框设计也覆盖了机箱内不同安装空间的使用需求，从结构完整性上还原了计算机风冷散热部件的全部核心特征。
