LM8UU型8毫米直线运动轴承结构设计

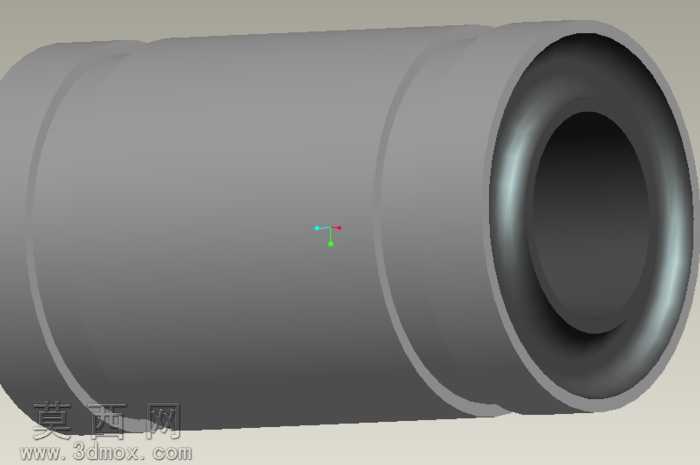

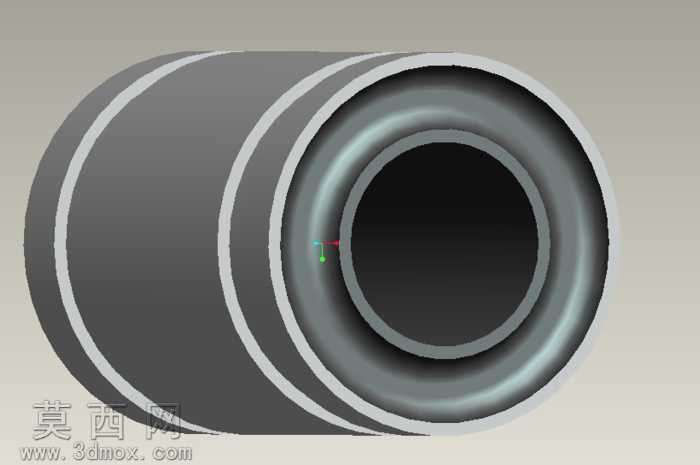

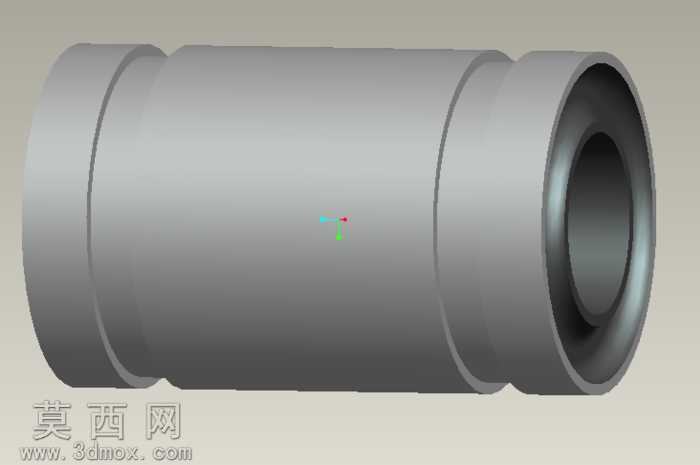

本作品为适配8毫米直径光轴的LM8UU系列直线轴承三维建模成果，建模过程严格遵循直线轴承的通用工业尺寸规范，首先通过旋转凸台指令构建轴承的主体套筒基体，精准还原套筒外壁的两道环形定位卡槽结构，该卡槽用于配套轴承座安装时的轴向限位，避免轴承在往复运动过程中出现窜动偏移。建模时对套筒内壁的保持架安装槽、滚珠循环滚道结构进行了精细化特征处理，通过圆周阵列指令均匀排布滚道位置，保证每列滚珠的受力均匀性，还原直线轴承低摩擦阻力往复运动的结构基础。材质渲染阶段，轴承套筒主体采用高碳铬轴承钢的金属材质参数，调整金属粗糙度至0.8μm的工业级加工表面效果，添加细微的金属磨砂质感还原真实机加工表面纹理，套筒端面做倒角钝化处理，还原实际零件的去毛刺工艺特征，内壁滚道区域设置更高的反光度参数，体现滚道精加工后的高光洁度特性，轴承内部的滚珠组件采用轴承钢亮面材质，与套筒主体形成质感区分，清晰展现轴承的内部组成结构。设计过程中重点考量了直线轴承的装配适配性，套筒的外径尺寸、卡槽宽度与深度、两端的倒角尺寸均严格匹配行业通用安装标准，确保该模型可直接用于自动化设备、3D打印机、线性滑台等场景的装配干涉校验，建模时对所有特征做了参数化关联，可通过修改轴径参数快速衍生同系列不同规格的直线轴承模型，提升模型的复用性。渲染阶段采用45度侧方主光源搭配底部补光的布光方案，清晰展现套筒外壁的环形槽结构、端面的厚度特征以及内壁的空心贯通结构，通过阴影效果强化轴承的圆柱立体感，避免模型展示时出现结构扁平、细节模糊的问题，整体模型结构完整无几何错误，特征层级清晰，可直接用于工程装配演示、产品选型展示以及相关机械结构的教学演示使用。
