液压油路用三通T型油管接头结构

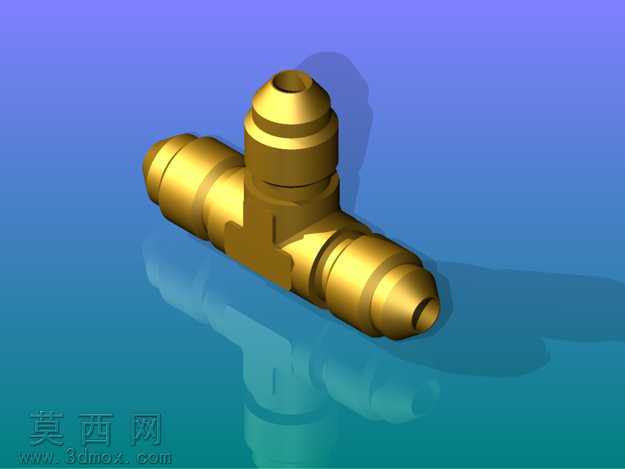

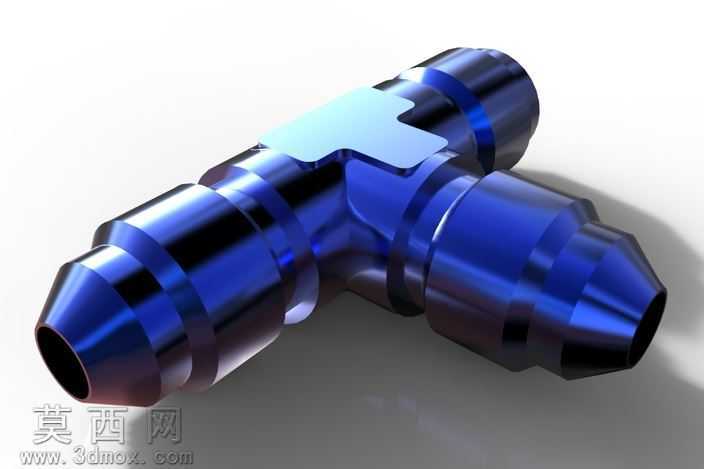

本模型为液压系统专用的T型三通油管接头，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循液压管路连接件的通用尺寸规范，对接头的每一处结构细节都做了精准还原。模型整体呈现对称式T型布局，三个连接端采用统一的外锥面插接结构，端部设计有多道环形密封卡槽，可在装配时配合油管卡套实现紧密压合，有效避免高压油路工作状态下出现渗漏问题。接头主体的转角位置做了圆弧过渡加厚处理，建模时通过圆角特征优化了应力集中区域的结构形态，能够承受液压回路中高频次的压力冲击，避免长期使用过程中出现转角开裂的故障。模型的材质设定为高强度镀锌钢材，渲染时采用金属哑光质感搭配细微的镀锌层颗粒纹理，还原了工业液压接头的真实表面质感，同时对密封卡槽的边缘做了高光处理，突出结构的加工精度特征。建模过程中先绘制接头的中心轴线作为定位基准，再通过旋转特征生成单个连接端的基础结构，随后利用基准面定位完成另外两个连接端的特征构建，最后通过布尔运算合并整体结构，对所有锐边做了符合工业加工标准的倒角处理，既保证了装配时的操作安全性，也还原了真实零件的加工工艺特征。接头内部的通油孔道做了等径平滑过渡设计，建模时对孔道交汇位置做了圆弧导流处理，能够减少液压油在三通位置的流动阻力，降低油路工作过程中的压力损失，同时避免孔道死角残留杂质影响液压系统清洁度。整个模型的结构完全匹配实际液压油管的装配需求，可用于液压系统管路布局的装配仿真、干涉检查，也可作为液压配件选型、产品展示的可视化素材，所有结构特征都具备可编辑性，能够根据不同的油管通径、连接螺纹规格调整参数，适配不同压力等级的液压管路使用场景。
