家用燃木取暖炉密封炉门结构设计

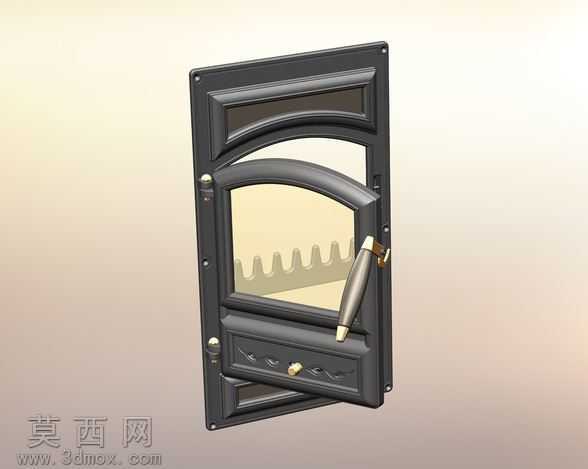

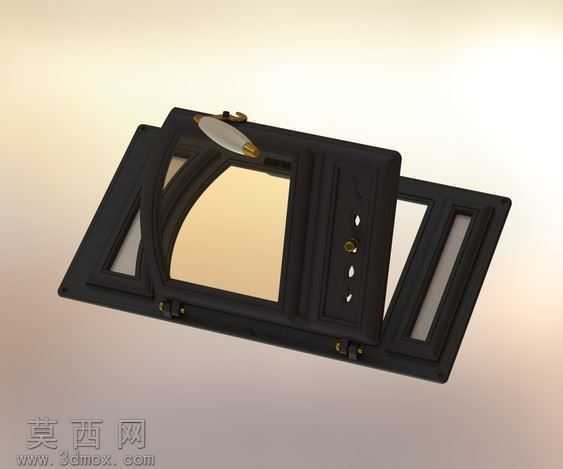

本作品为家用燃木取暖炉配套的密封炉门三维建模设计，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循炉具产品的安全密封规范与实际使用需求，对每一处结构细节都做了可生产性的参数校验。模型整体采用一体化框式主体结构，外框做了多道阶梯式止口设计，用于嵌入耐高温密封填料，保证炉门闭合后炉膛内部形成密闭燃烧空间，避免烟气泄漏同时提升燃烧热效率。炉门上部设置弧形拱起的观察窗体结构，窗体边框做了加厚压边设计，可嵌入耐高温微晶玻璃，既方便用户随时观察炉膛内部木柴燃烧状态，又能阻挡高温辐射与火星外溅，弧形造型打破了传统方正炉门的呆板感，提升了产品外观辨识度。中部设置横向弧形加强筋结构，既提升了炉门整体的抗热变形能力，避免长期高温使用下门板翘曲影响密封性能，又丰富了门板的立面层次。下部设置独立的小型调风翻盖结构，翻盖与主门板之间通过转轴连接，可小角度开合控制进风量，以此调节炉膛内部的燃烧强度，无需打开主炉门即可完成风量调节，减少调风过程中的热量流失。门板侧边配置了一体化压铸成型的金属执手，执手做了符合人体工学的弧面收腰设计，握持开合时受力均匀，执手表面做了防滑纹理处理，同时搭配锁止结构，闭合后可将炉门牢牢压紧在炉体止口上，进一步提升密封可靠性。材质渲染阶段，主门板采用耐高温哑光黑色铸铁材质，还原铸铁炉具的厚重质感与耐高温属性，表面做了细微的铸造颗粒纹理，模拟真实铸铁件的表面质感；执手与金属配件做了拉丝金属与亮面镀铬的材质区分，提升部件的视觉层次感；观察窗玻璃采用略带暖调的半透明耐高温玻璃材质，模拟高温下玻璃的通透视觉效果。整体结构设计兼顾了实用功能与外观美学，所有部件的装配间隙、转动行程都做了干涉检查，确保各活动部件开合顺畅无卡滞，模型可直接用于炉具产品的结构验证、开模生产参考以及产品展示渲染使用。
