桥墩加固内置钢筋排布构造设计

　　在桥梁运维与改扩建工程场景中，既有桥墩的承载力补强是核心施工环节，这套构造设计围绕桥墩加固作业的实际受力需求展开，完整还原了加固层内部结构钢的空间排布逻辑。从实际工程用途来看，该构造主要用于解决既有桥墩因荷载等级提升、混凝土碳化、表层开裂导致的竖向承载力不足、抗剪性能衰减问题，通过在原桥墩外围布设成型的钢筋骨架，再浇筑外包混凝土形成复合受力结构，让新旧混凝土协同承担上部梁体传递的竖向荷载、车辆通行带来的水平冲击荷载，以及温度变化产生的结构内应力。

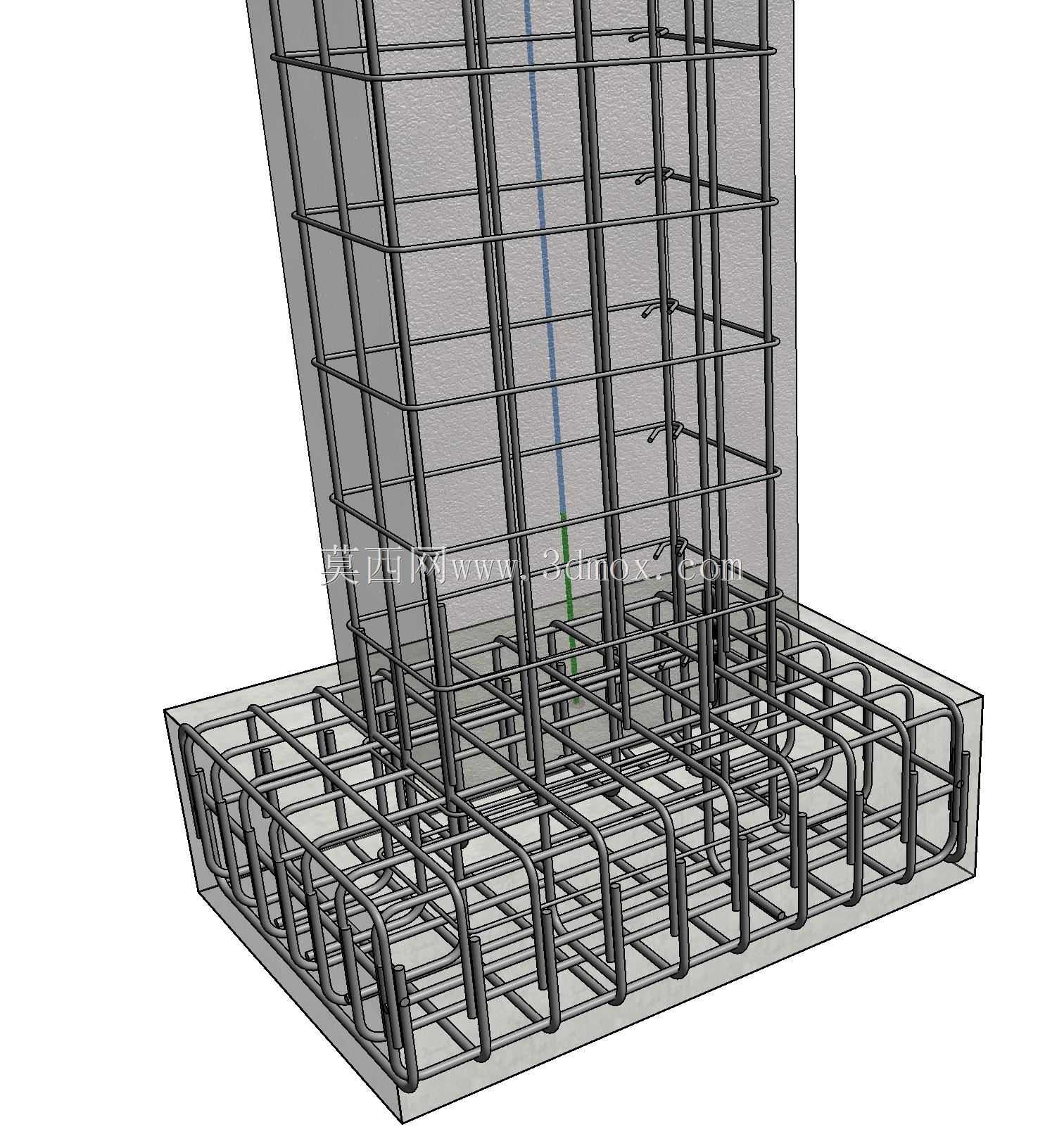

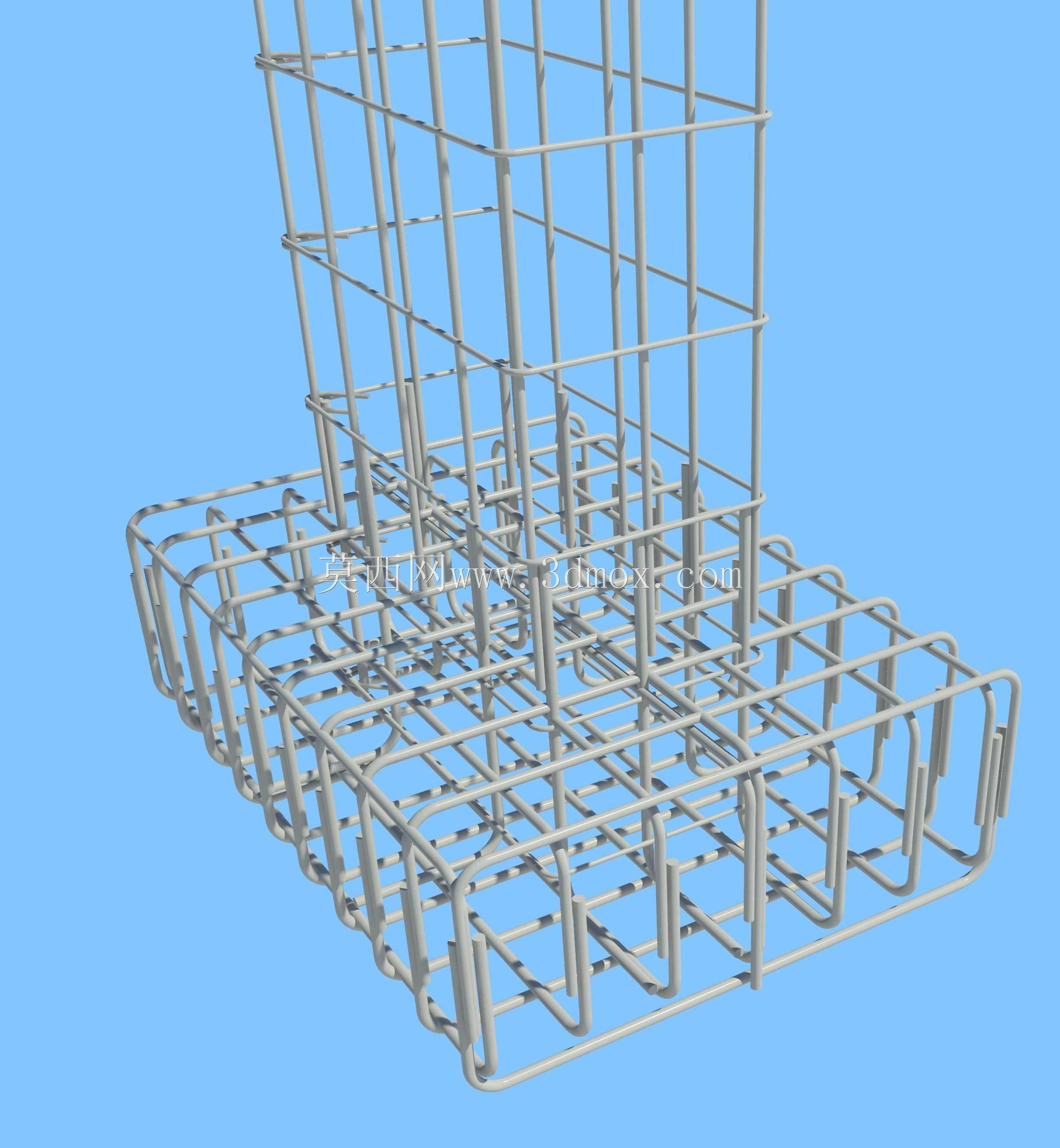

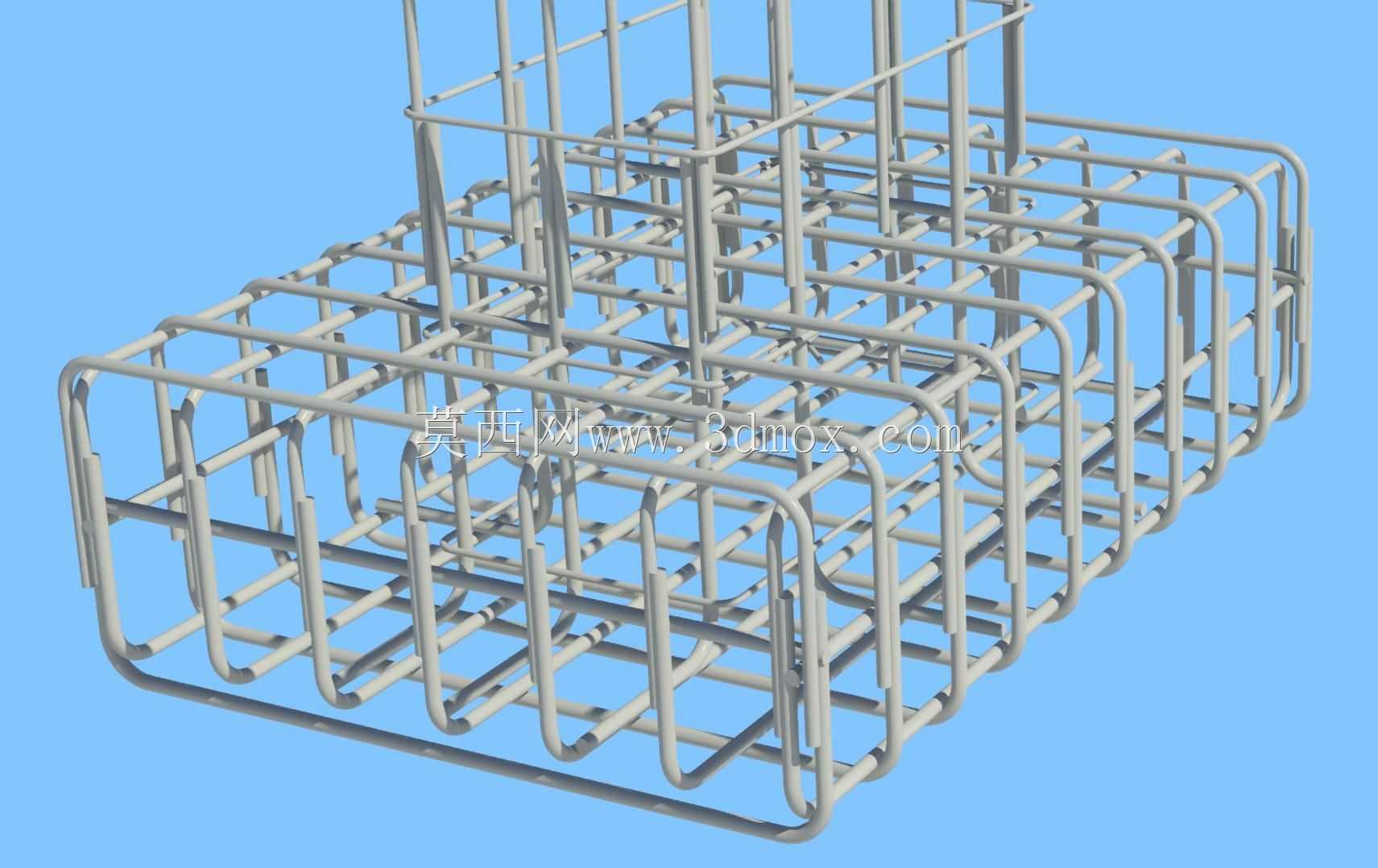

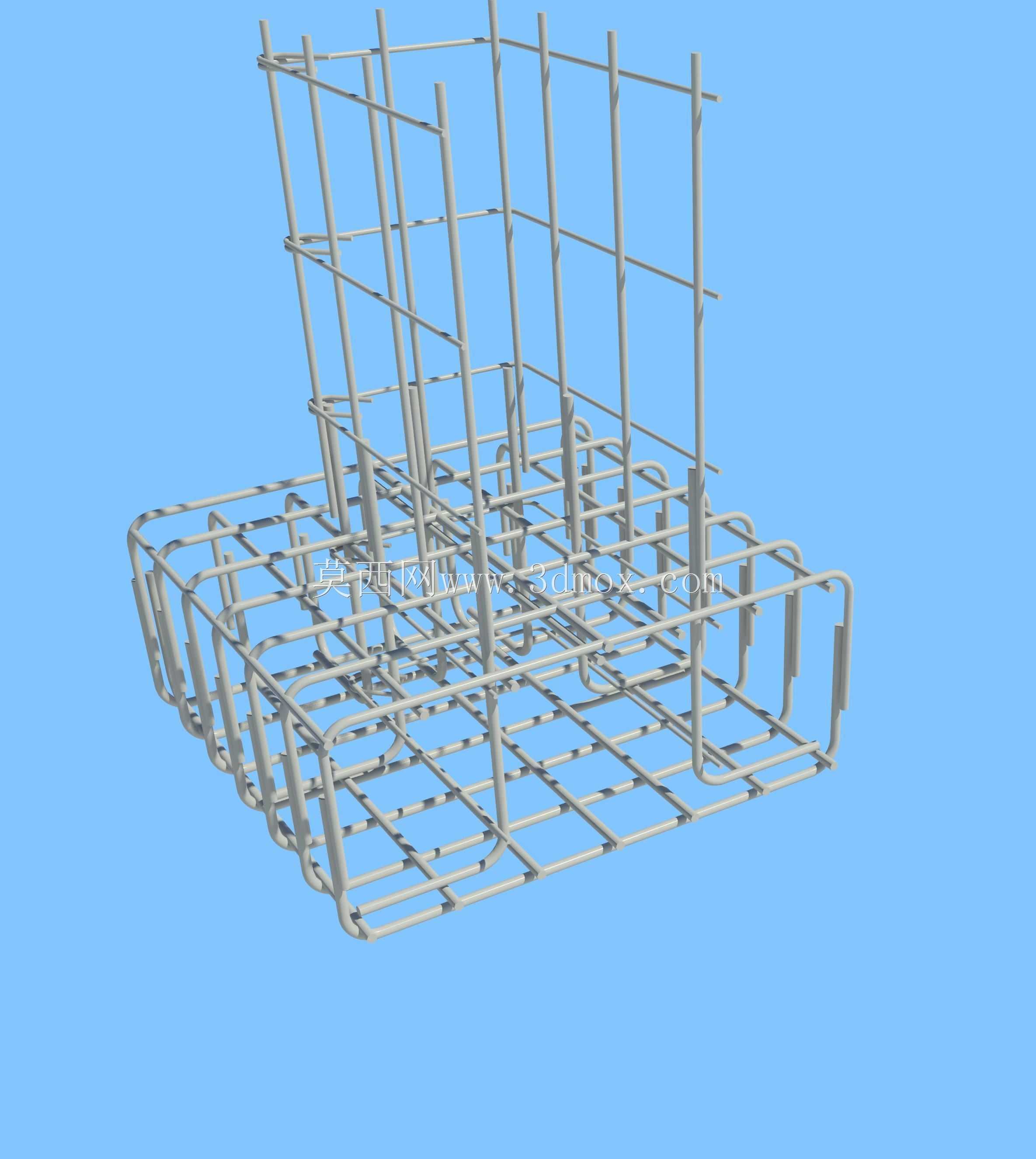

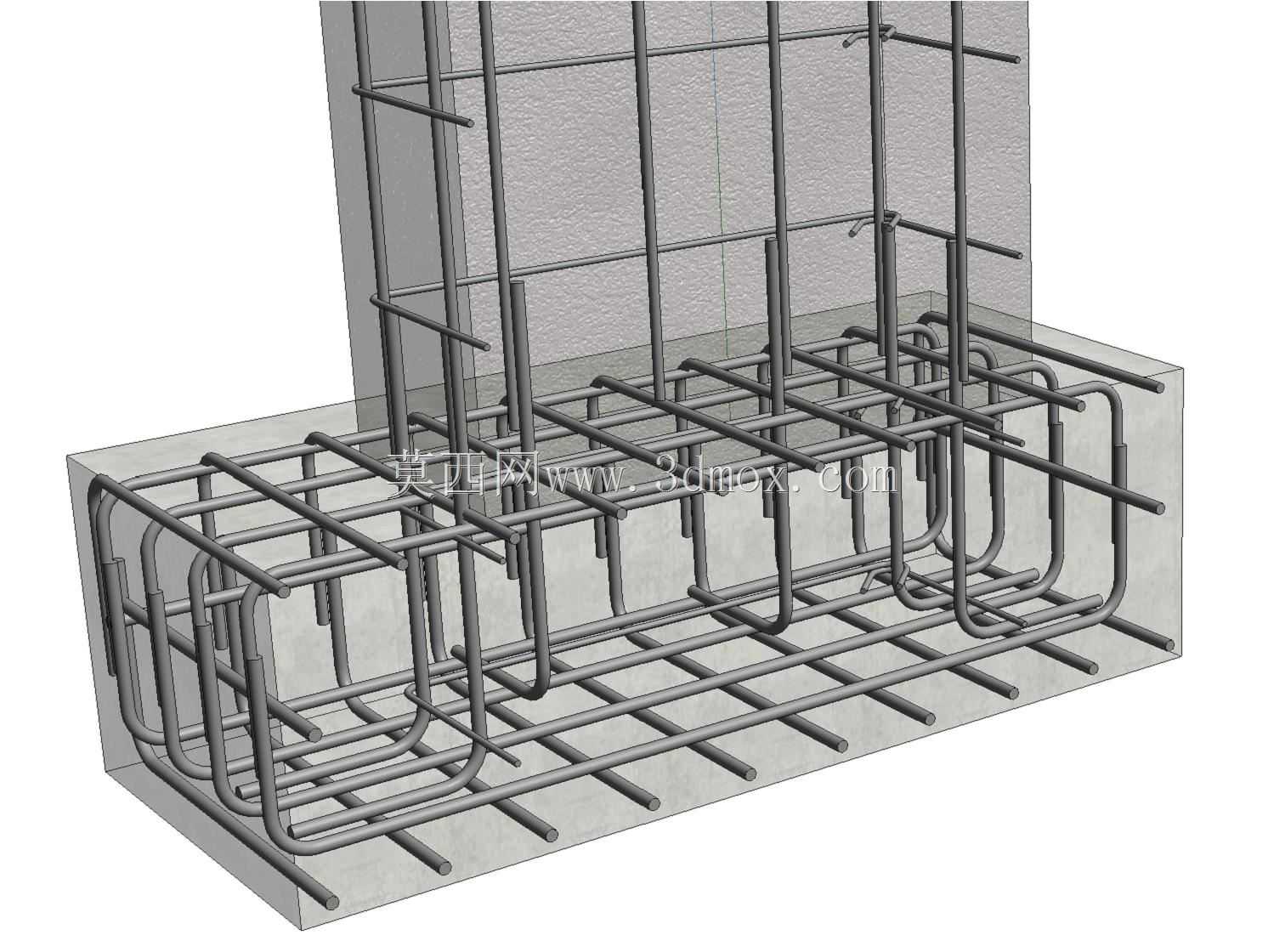

　　设计过程中首先考虑了现场施工的安装边界，底部承台衔接段的钢筋排布做了加密处理，竖向主筋的下端全部做90度弯钩锚入原承台的既有钢筋网中，锚固长度满足结构受力的最小要求，避免加固层与原基础出现衔接面滑移。竖向主筋沿桥墩周圈等间距排布，每根主筋的定位都匹配原桥墩的外轮廓尺寸，预留出足够的混凝土保护层厚度，避免后期钢筋外露锈蚀。箍筋采用复合箍形式，沿竖向按不等间距布置，桥墩底部应力集中区域的箍筋间距缩小，提升结构的抗剪能力，中上部应力平缓区域适当放大箍筋间距，在保证受力性能的前提下控制材料用量。

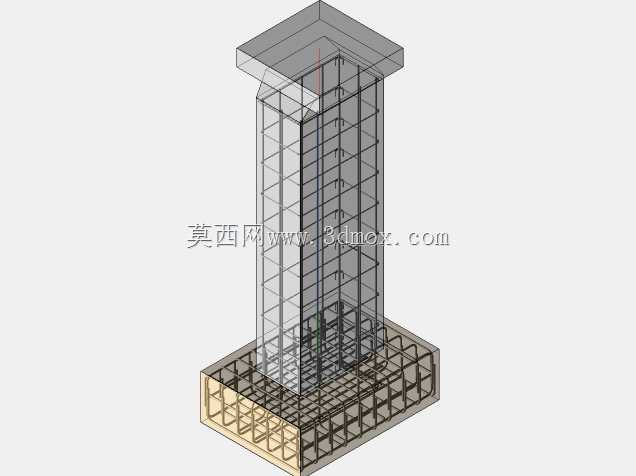

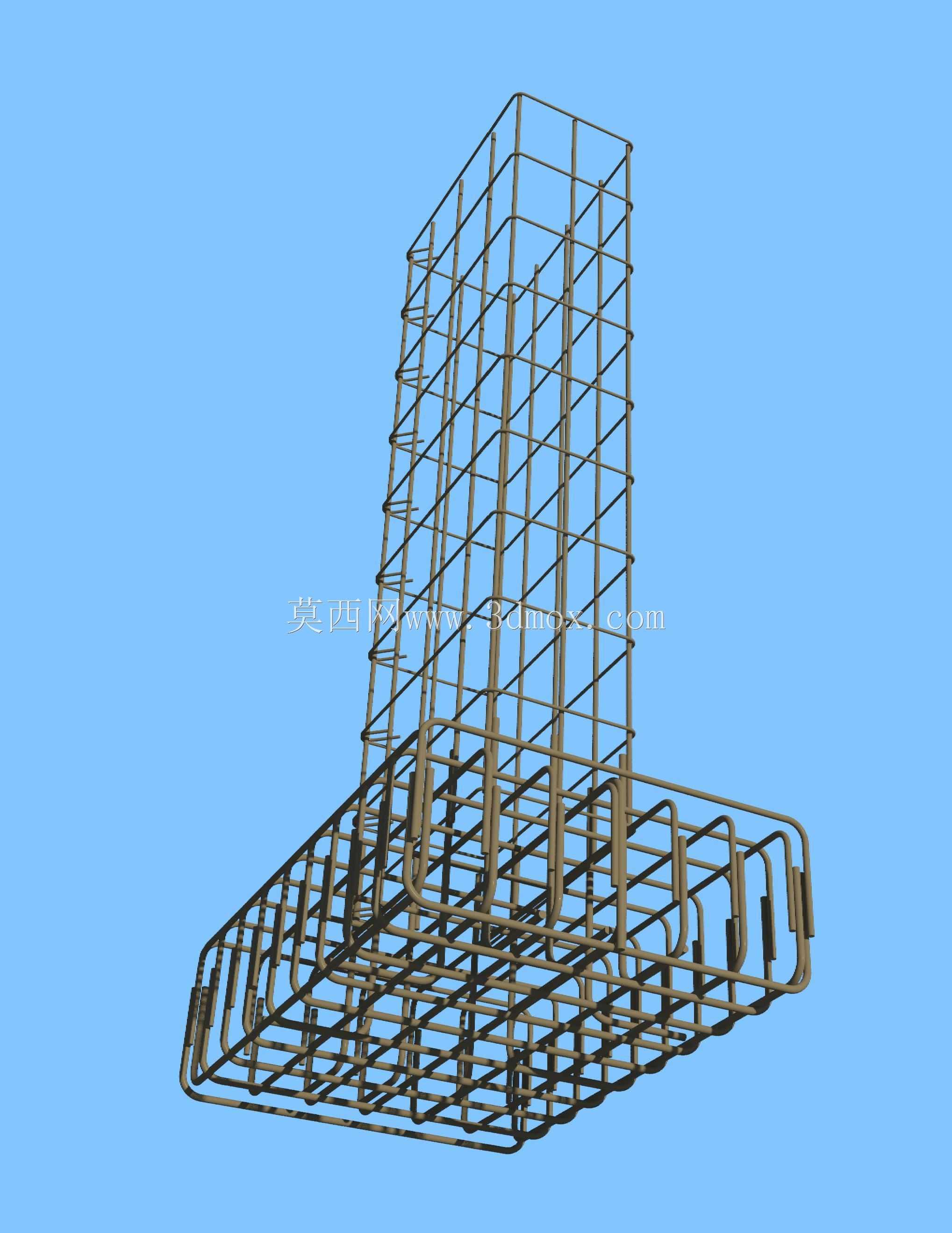

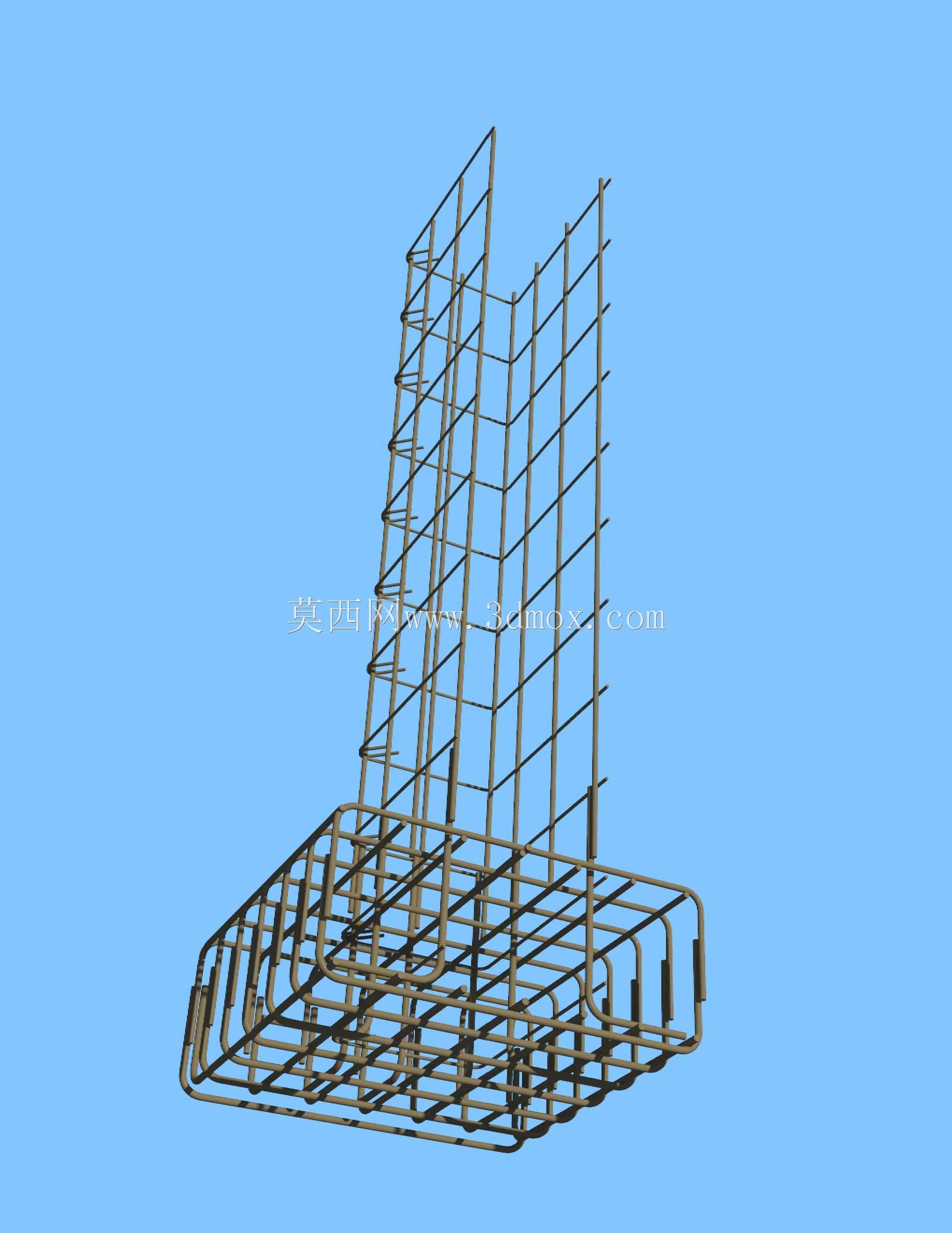

　　骨架内部还设置了多道纵向构造筋与拉筋，拉筋同时勾住外侧主筋与内侧构造筋，让整个钢筋骨架形成稳定的空间网格结构，浇筑混凝土时不会出现钢筋移位变形的问题。顶部墩帽衔接位置的钢筋做了收头处理，主筋向上延伸锚入墩帽的加固层内，让墩身与墩帽的加固结构形成整体，避免应力在衔接位置集中。整个钢筋骨架的外形完全贴合原桥墩的轮廓，底部扩大部分与承台加固区域的钢筋网连为一体，每一处钢筋的弯折角度、搭接长度都符合现场施工的实际操作要求，不需要现场额外做大幅度的钢筋调整，能够直接指导钢筋下料与绑扎作业。

　　从受力逻辑上看，这套排布方式让结构钢完全处于受力最优的位置，竖向主筋承担绝大部分的竖向压应力与弯曲拉应力，箍筋约束内部混凝土的横向变形，提升结构的延性，避免桥墩在突发荷载下发生脆性破坏。构造筋与拉筋则保证整个骨架的整体刚度，在混凝土浇筑过程中能够承受混凝土的侧压力与振捣冲击力，保证成型后的加固层钢筋位置准确，保护层厚度均匀。设计时也充分考虑了新旧结构的协同受力，钢筋骨架与原桥墩表面之间预留了足够的间隙，保证外包混凝土能够完全填充空隙，让新旧混凝土结合面能够有效传递剪力，避免加固层与原结构脱开。
