游泳馆配套循环过滤机房结构设计

　　这套三维结构设计针对室内外游泳场馆的配套水处理机房展开，核心围绕泳池水体循环、净化、恒温调控的全流程设备排布做落地化设计，完全贴合场馆运营的实际运维需求。从实际应用场景来看，这类机房通常设置在泳池侧方的地下或半地下空间，需要兼顾设备检修通道预留、管路走向优化、噪音隔离、防渗漏等多重工程要求，设计过程中首先要匹配泳池的总容水量，核算每小时循环处理量对应的设备选型边界，避免出现处理能力不足导致的水体浊度超标问题。

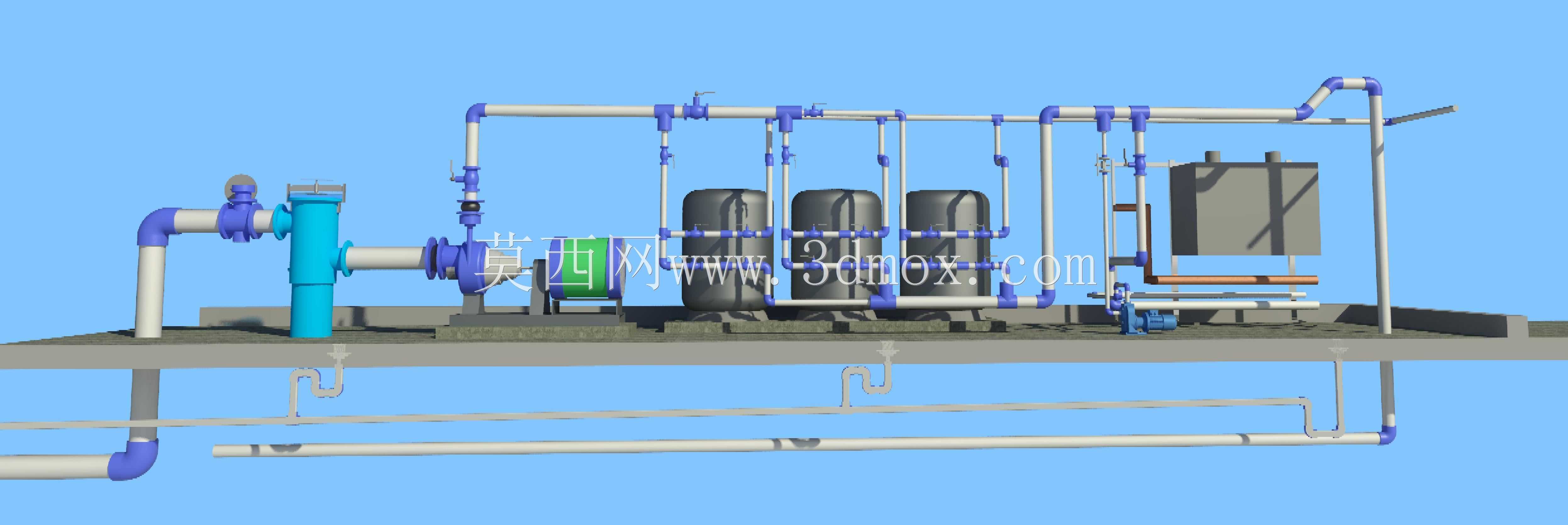

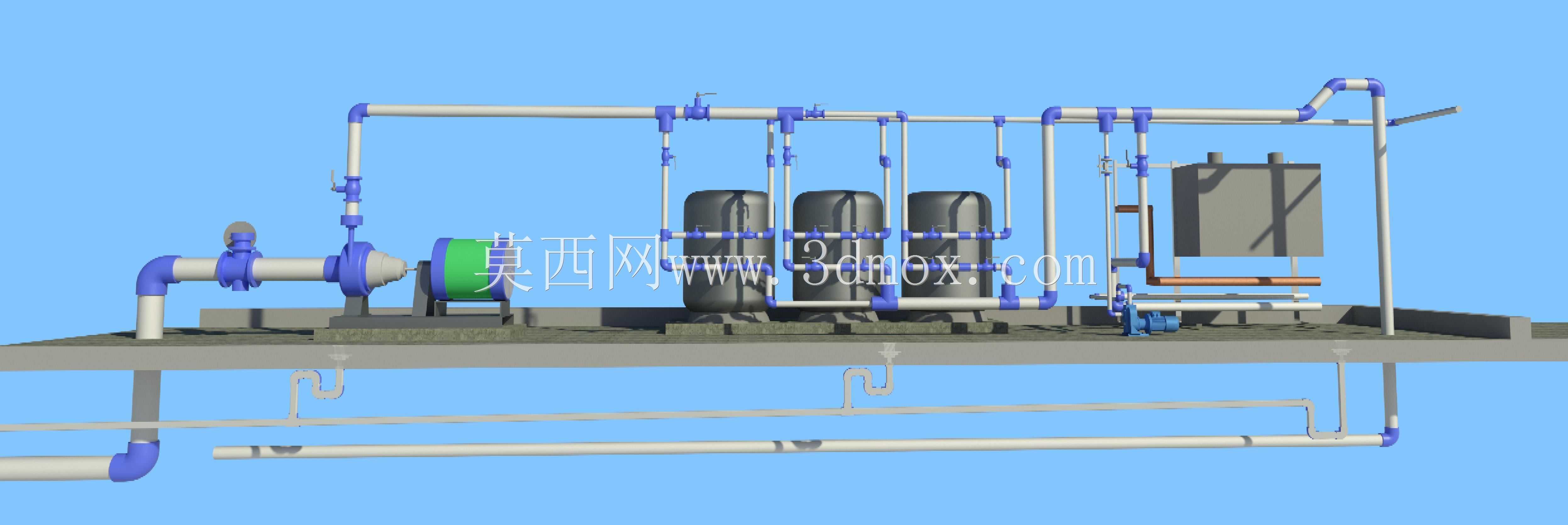

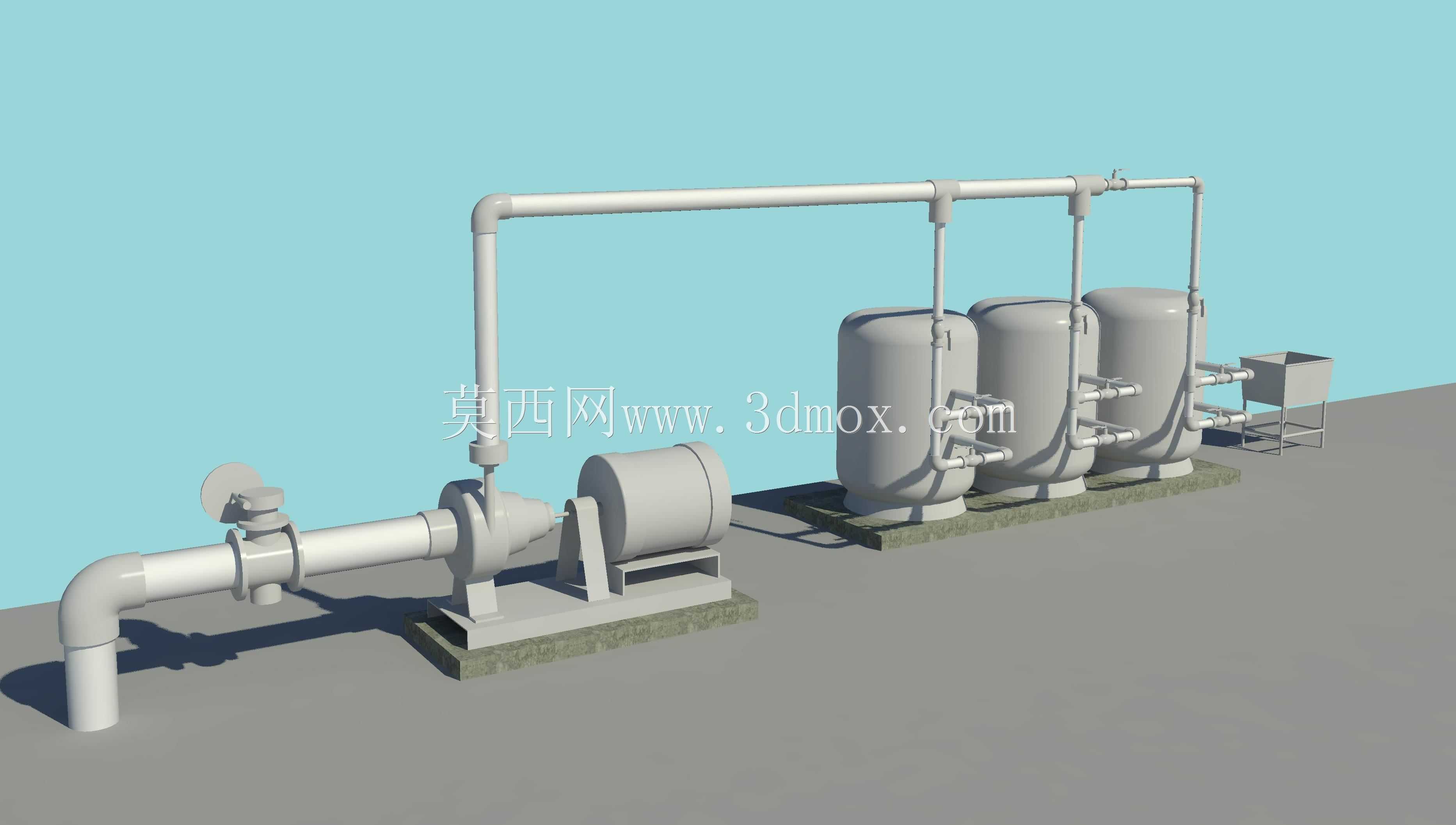

　　设计思路上没有采用常规的设备一字排开布局，而是按照水处理的工艺流程做分区排布：进水端的毛发收集器紧邻泳池回水口设置，缩短回水路径减少管路沿程阻力，后续依次排布循环泵组、多介质过滤罐、消毒投加装置、恒温换热单元，最终通过分水器连接到泳池的各个布水口，整个流程的管路弯折角度全部控制在45度以内，减少直角弯头带来的水头损失，同时在每台设备的进出水口都预留了阀门与压力表安装位，方便后期运维时单独切断单台设备做检修，不影响整个系统的正常运行。

　　设备安装边界的处理上，所有重型设备比如过滤罐、循环泵的基座都做了抬高150mm的混凝土减震台设计，台座周边预留了排水沟槽，直接连接机房的集水坑，避免设备跑水时积水浸泡设备基座；设备之间的检修通道净宽全部保留在800mm以上，过滤罐顶部的操作空间预留了1200mm的净空，满足后期更换滤料时的操作空间需求，管路排布全部采用分层架空设计，最下层走大口径的循环主管道，中层走消毒、恒温的辅助管路，最上层排布电缆桥架与控制线路，强弱电之间保留300mm以上的安全间距，避免信号干扰。

　　功能特性层面，这套设计充分考虑了不同季节的运行需求，在换热单元旁预留了旁通管路，夏季水温过高时可以跳过换热环节直接供水，降低能耗；消毒单元的投加点设置在过滤罐之后的出水总管上，避免消毒药剂对滤料的腐蚀，同时在投加点之后预留了水质监测探头的安装位，可实时联动投加装置调整药剂投放量，保证出水余氯稳定在合规区间。机房的通风口设置在设备区的对角位置，形成穿堂风带走设备运行产生的热量与消毒药剂挥发的气体，避免机房内设备受潮腐蚀。

　　从结构细节来看，所有管路的支吊架间距严格按照管材特性做核算，大口径PVC主管道的支吊架间距控制在1.2米以内，金属管路的支吊架做了橡胶减震垫处理，减少水泵运行时的管路共振传递；机房的墙面与地面全部做了两层防水涂层，墙面防水高度做到1.8米，所有穿墙管路都预埋了防水套管，套管与管道之间用防水密封材料填实，杜绝渗漏隐患。另外在机房的出入口位置预留了设备吊装的预留口，尺寸匹配最大单台设备的外形尺寸，方便后期设备更换时的运输，不需要破坏机房的主体结构。

　　实际落地时，这套设计可以适配不同规模的游泳场馆，只需要根据泳池容水量调整设备的规格参数，整体的布局逻辑、检修空间预留、管路走向原则都可以直接复用，避免了很多项目中常见的管路打架、检修空间不足、排水不畅等实际问题，建模过程中所有设备的接口尺寸都按照市面主流设备的实际参数做匹配，不存在设计与实物脱节的问题，结构工程师拿到模型后可以直接提取管路长度、设备安装定位尺寸做施工图纸深化，不需要再做二次的尺寸校核。
