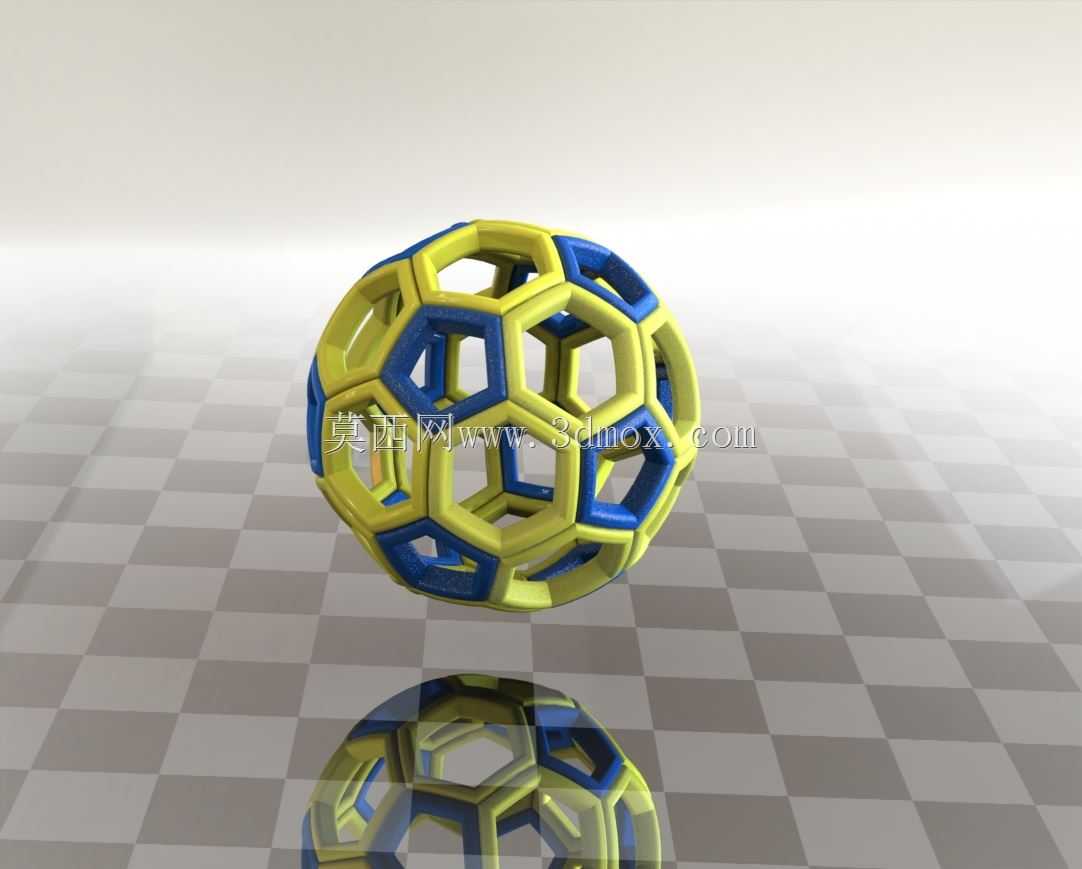

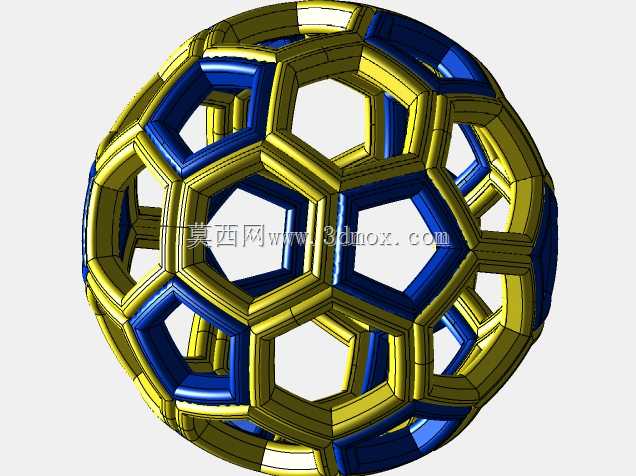

镂空六边形拼接球面结构创意造型

　　这类镂空六边形拼接球面结构，最早的工程化应用思路源自球面网格拓扑构型，在多类工业场景中都能找到适配的落地方向。做结构设计时最先要考虑的是球面曲率与六边形单元的匹配度，常规正六边形无法完全闭合球面，因此在构型排布时需要在特定节点嵌入五边形单元来抵消曲率带来的拼接误差，保证整个球面的闭合精度，避免单元拼接处出现应力集中的尖角。从实际用途来看，这类结构可作为轻量化承载骨架使用，比如特种探测设备的球形防护外罩，镂空结构既能降低整体自重，又能保证信号穿透性，不会对内置的传感模块造成屏蔽；也可作为流体分布器的内置匀流构件，镂空的六边形网格可以让通过的流体形成均匀的紊流层，提升介质混合或分布的均匀度，在化工填料、通风整流构件领域都有适配空间。

　　设计过程中要先确定球面的基准直径，所有六边形单元的边长要根据球面曲率做等比例适配，相邻单元的连接边要做等厚度的加强筋处理，筋条的截面尺寸要根据实际承载需求计算，若作为防护构件使用，筋条厚度要满足冲击载荷下的形变要求，若作为匀流构件使用，筋条厚度要尽可能降低以减少流阻。安装边界方面，这类球面结构通常需要在上下极点位置设计定位接口，接口的同轴度公差要控制在合理范围内，保证与配套基座安装时不会出现偏心，若需要拆分运输，可沿赤道位置设计拆分法兰，法兰连接面要做定位止口，保证拼接后球面的圆度误差不超过设计阈值。从功能特性来看，这种镂空拼接结构的比强度远高于同重量的实心球面结构，六边形的网格构型能将外部载荷均匀分散到每一根筋条上，

　　避免局部载荷过大导致结构失效；同时镂空设计让结构内部具备充足的走线或填充空间，可根据使用需求在内置空间布置传感线路、缓冲填充材料等构件。在建模过程中要注意单元拼接处的圆角过渡，不能出现直角棱边，否则在承受交变载荷时容易在棱边位置产生疲劳裂纹，所有筋条的交接位置都要做圆弧过渡处理，过渡半径不小于筋条厚度的0.3倍，提升结构的疲劳寿命。另外这类结构也可拓展应用于文创展示、教具模型领域，清晰的六边形网格拓扑能直观展示球面几何的拼接原理，作为教学演示构件时，可将不同单元做分色处理，让观察者更清晰理解球面网格的排布规律。针对不同的使用场景，还可以调整六边形单元的开孔大小，若需要更高的结构强度就缩小开孔尺寸、增加筋条宽度，若需要更高的通透率就放大开孔尺寸、缩减筋条宽度，调整过程中要同步校核整体结构的刚度，保证在额定载荷下的形变量不超过使用要求。
