可折叠展开式镂空收纳周转箱结构设计

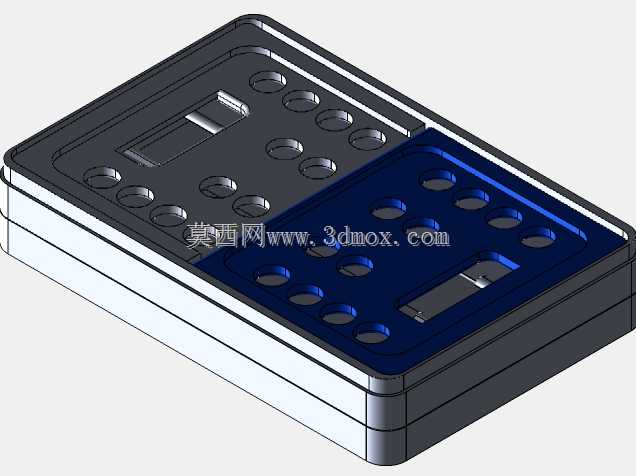

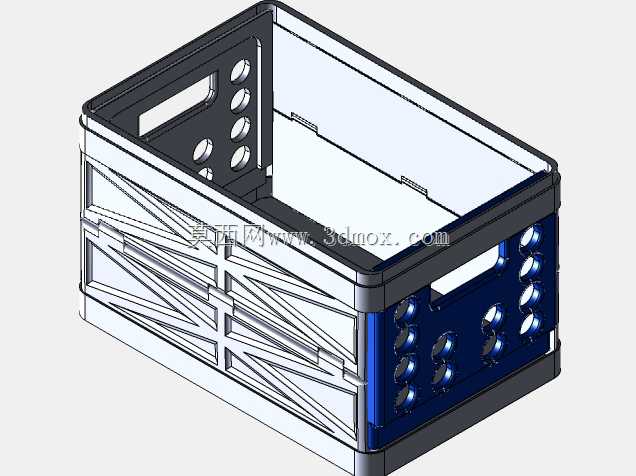

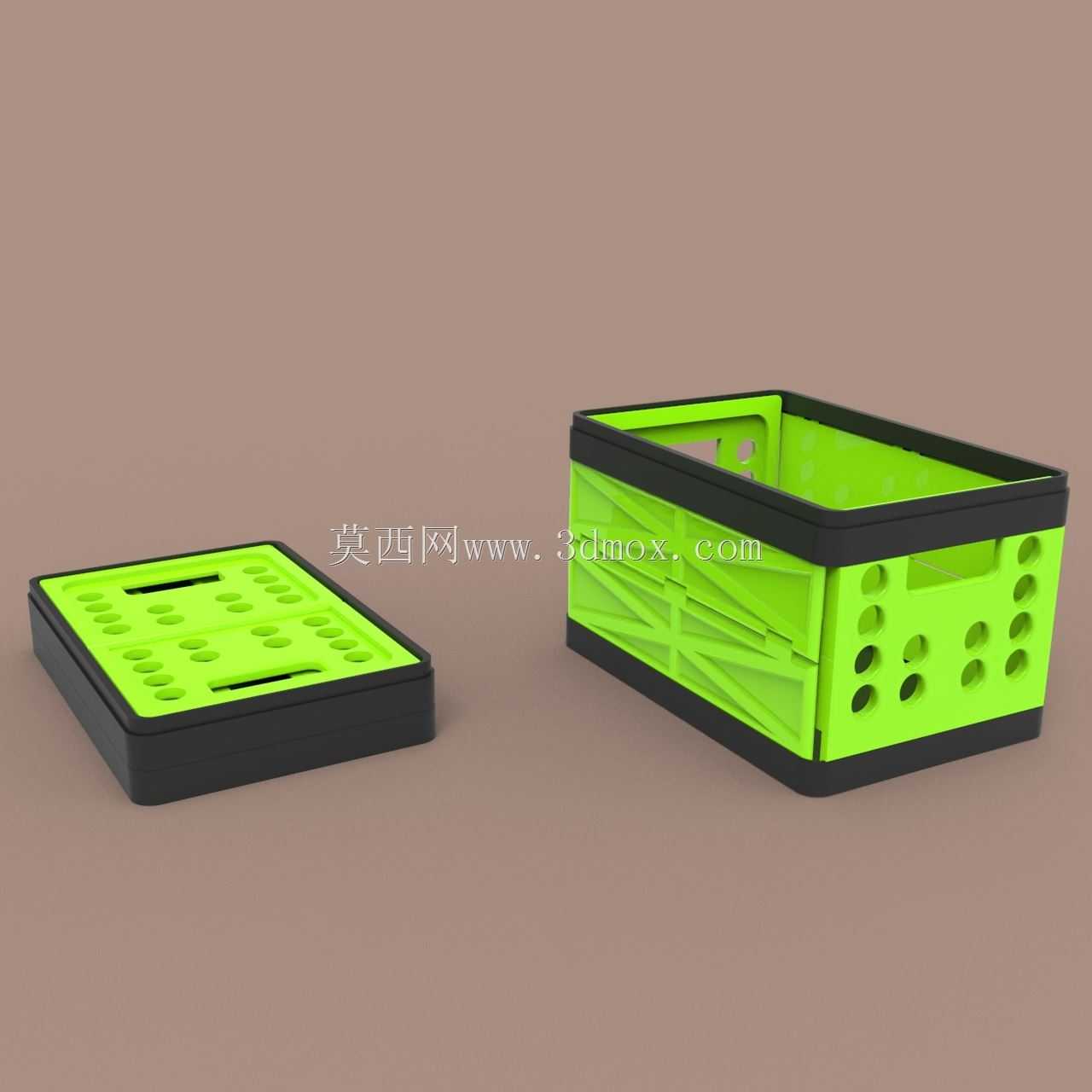

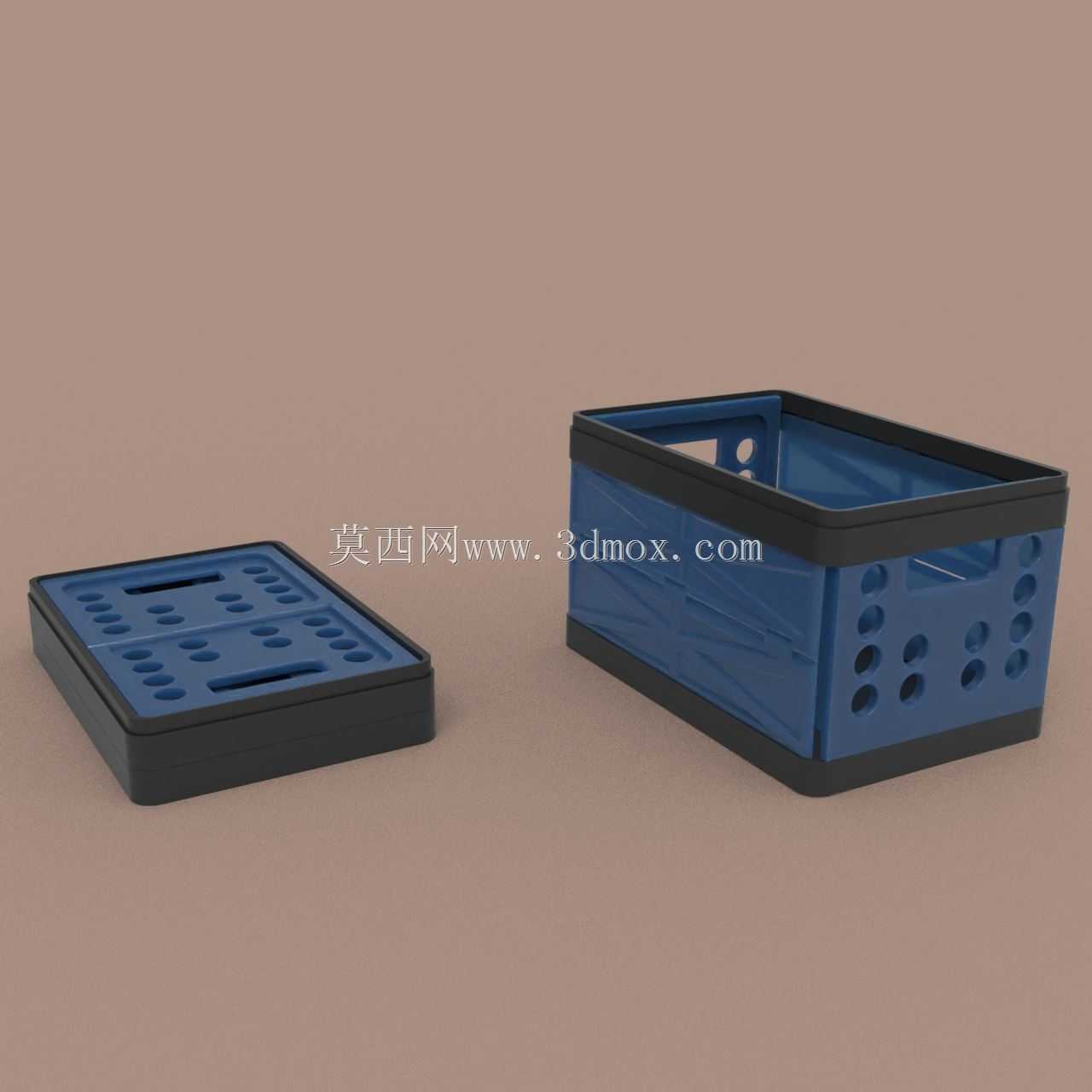

　　在车间零散物料周转、工位小件归集、电商仓储拣货这类场景里，传统固定式周转箱空箱返程时占比过大的仓储与运输空间一直是现场管理的痛点，这款可折叠的镂空收纳箱正是针对这类痛点做的结构优化设计。从结构逻辑上看，箱体采用硬质边框搭配带镂空的侧板结构，折叠状态下侧板可完全收折至箱底平面，整体高度仅为展开使用状态的五分之一左右，空箱堆叠时单箱占用的垂直空间大幅压缩，不管是线边暂存空箱还是跨区域调拨空箱，都能有效提升单位空间的装载数量，降低物流与仓储的空间成本。侧板上的阵列式圆形镂空并非单纯的减重设计，一方面在盛放带少量切削液的机加工小件、清洗后的零部件时，镂空孔可以快速沥除残留液体，避免箱体积液造成零件锈蚀；另一方面镂空结构也能降低整体自重，

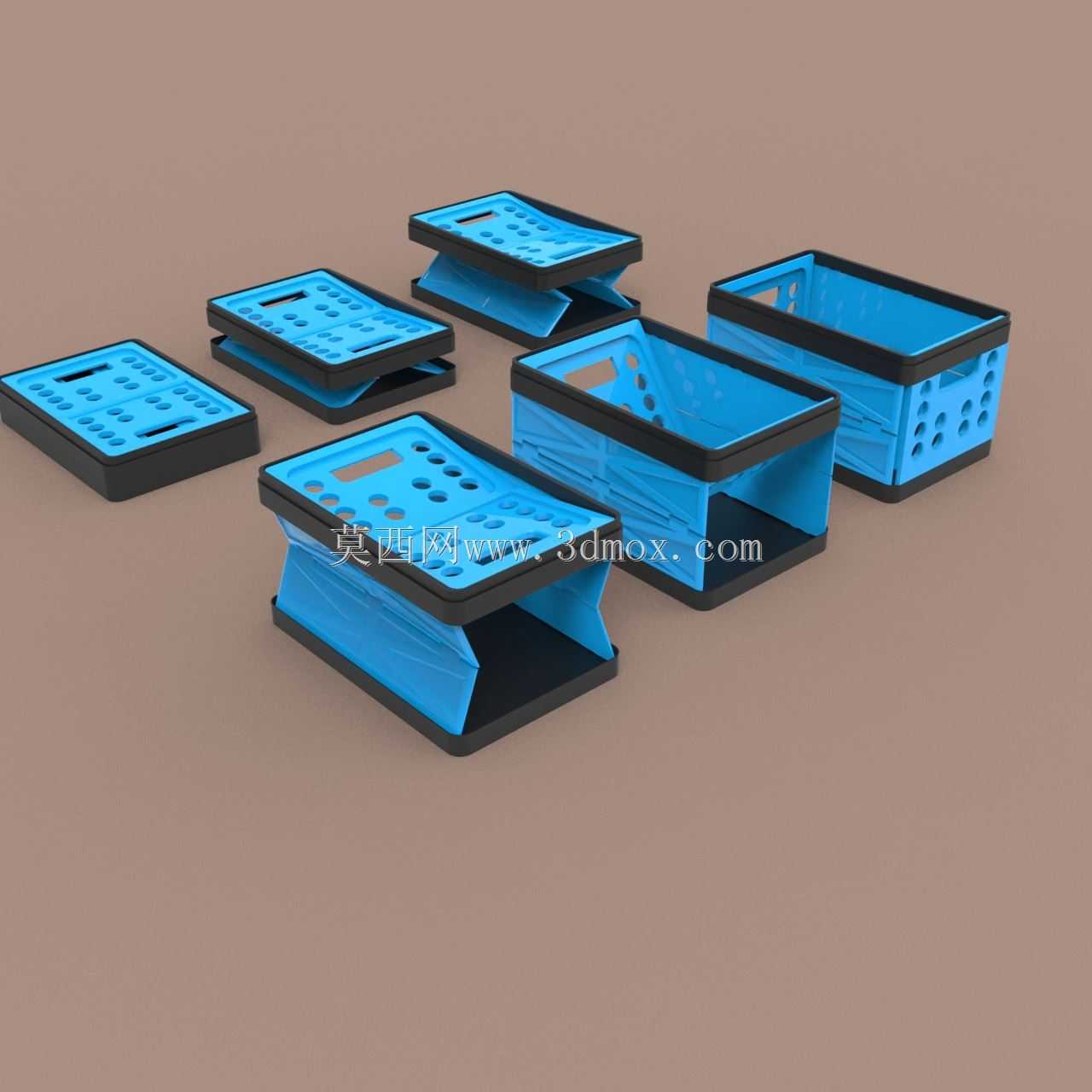

　　操作人员手动搬运时的负重更小，同时在堆叠满载箱体时，镂空结构可以减少侧壁的风阻，也方便操作人员通过孔位抓持箱体，调整搬运姿态。箱口位置的加厚硬质边框做了止口配合设计，展开状态下相邻侧板的边框通过卡扣结构嵌合锁定，不需要额外的紧固件就能形成稳定的框型支撑结构，满载堆叠时上层箱体的底部可以嵌入下层箱的止口内，避免堆叠滑移倾倒，适配常规仓储货架的堆垛要求，静态堆垛层数可以满足常规车间3-4层的堆高需求。折叠操作不需要额外工具，只需要依次解除两侧侧板的卡扣锁定，将侧板向箱底方向按压放平即可，整个操作过程单人次即可完成，展开时只需要将侧板向上扳动至卡扣自动锁止，全程操作耗时不超过十秒，适配产线快速换产、临时物料归集的快节奏使用需求。

　　箱体底部做了网格状加强筋设计，在不增加壁厚的前提下提升了底部的抗弯强度，盛放重量较大的金属小件时，底部不会出现明显的下挠变形，同时底部的防滑纹理可以在输送线表面运行时增加摩擦力，避免输送过程中箱体偏移卡位。从安装边界来看，展开状态下的箱体外部尺寸适配标准物流周转车的栏板内部尺寸，可以直接放入常规的多层物料车进行工位配送，不需要额外定制适配的载具；折叠状态下的尺寸也可以适配标准货架的货格深度，空箱存储时可以整齐码放，不会出现异形结构占用多余空间的问题。侧板与底板的铰接位置做了圆角过渡处理，避免折叠展开过程中夹伤操作人员手指，同时铰接处的间隙控制在合理范围，不会在使用过程中卡入细小的螺丝、垫片等零件，减少日常使用的清理维护成本。

　　整体结构没有复杂的异形曲面，所有部件都可以通过常规的注塑工艺成型，组装时只需要将侧板铰接轴对准底座的安装孔位压入即可，不需要复杂的装配工序，量产时的装配效率较高，后期如果单个侧板出现损坏，也可以单独更换损坏部件，不需要整体报废，降低全生命周期的使用成本。在实际工位应用中，这类折叠箱可以用来盛放装配工位的标准件、机加工工位的待检小件、仓储环节的零散配件，相比传统的固定式周转箱，空箱回收时的空间利用率可以提升四倍以上，尤其适合多品种小批量的生产场景，不同规格的折叠箱可以通过边框颜色做区分，方便现场目视化管理，快速识别不同箱体内盛放的物料类别。
