棘轮套筒两用扳手三维结构设计

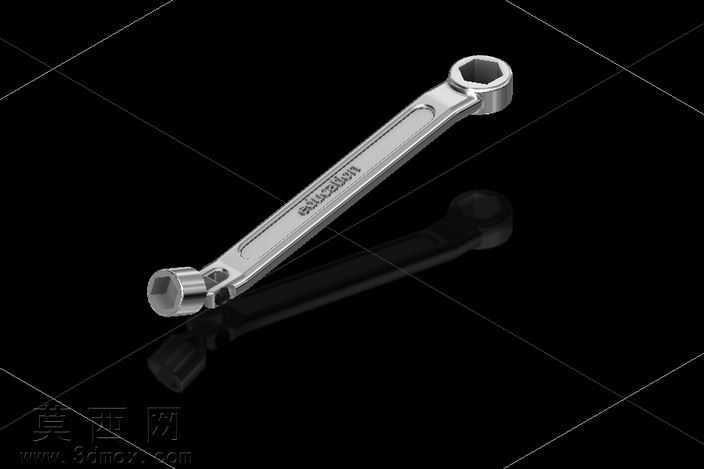

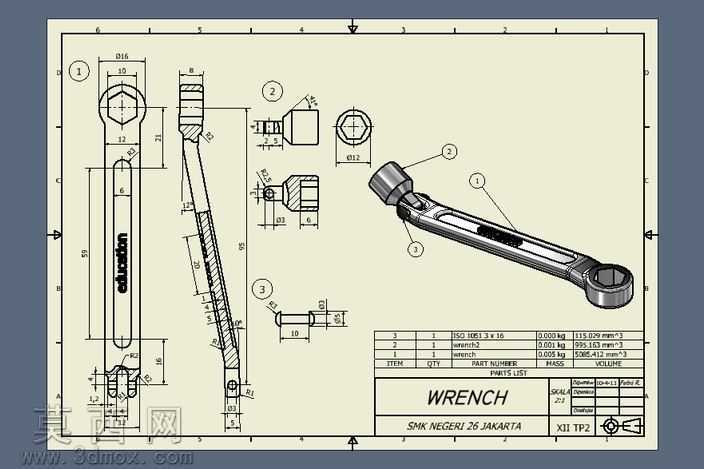

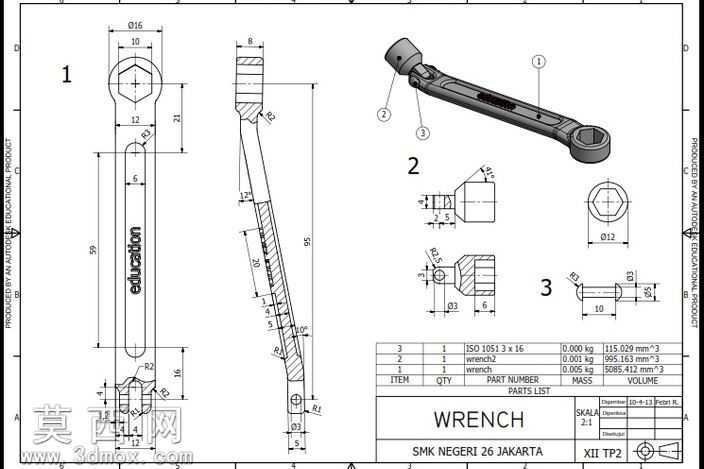

本作品为棘轮套筒两用扳手的三维参数化设计模型，建模过程严格遵循机械设计手册中手动紧固工具的尺寸规范，先通过草图绘制完成扳手整体轮廓的尺寸约束，对扳手杆身的长径比例、头部棘轮腔的安装尺寸、套筒接口的配合公差进行精准定义，确保各部分尺寸符合实际加工与使用的精度要求。建模阶段采用特征化建模思路，依次完成拉伸、切除、倒角、圆角等基础特征构建，针对棘轮机构的内部棘爪、弹簧卡槽、换向拨块等精密配合结构，单独进行子零件建模后完成虚拟装配，校验各运动部件的干涉情况，保证棘轮单向锁止、反向空转的运动逻辑符合实际使用功能。材质配置上，针对扳手主体采用铬钒合金钢材质参数，调整金属材质的粗糙度、反射率与环境 occlusion 参数，还原五金工具表面哑光喷砂处理的真实质感，对棘轮头部的防滑滚花、杆身的品牌标识区域做单独的纹理映射，提升模型的细节真实度。渲染阶段采用工作室光照环境，搭配正交视图与等轴测视角同步输出，既完整呈现扳手的二维工程图视图标注信息，也通过三维渲染图直观展示产品的整体外观与装配结构。设计过程中充分考虑工具的人机工程学需求，对杆身握持区域的截面形状做圆弧过渡处理，避免应力集中的同时提升握持舒适度，头部套筒接口采用标准六角尺寸设计，可适配对应规格的标准紧固件，整体结构兼顾实用性与工艺可行性，可用于五金产品设计展示、机械装配教学演示、工具类产品数字化样机开发等场景，模型的各特征参数保留完整编辑性，可根据实际需求调整尺寸规格衍生不同型号的扳手产品。
