精密台式圆盘电锯三维结构设计

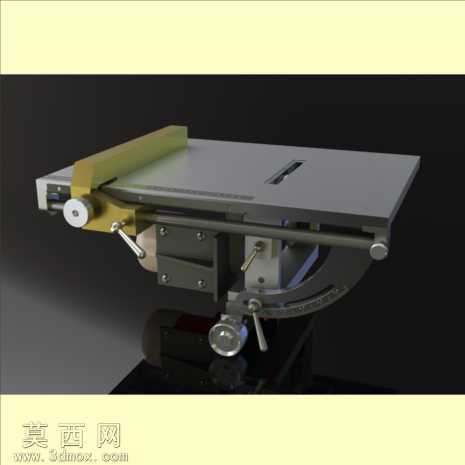

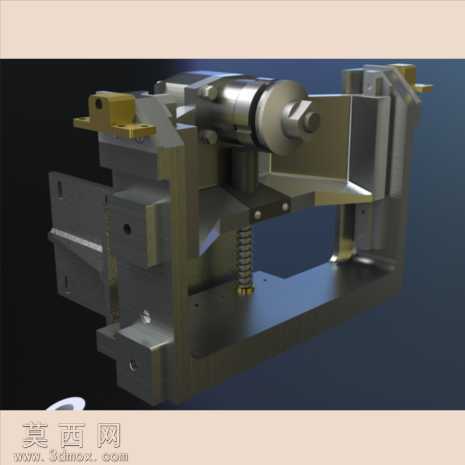

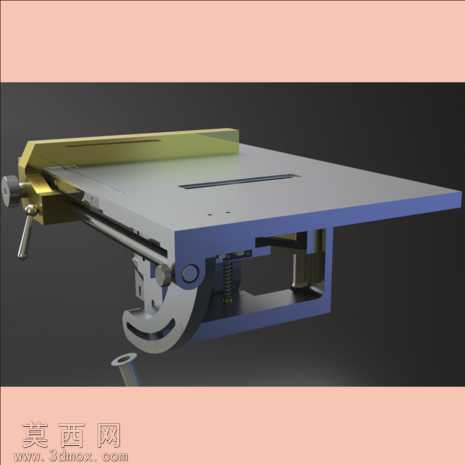

本作品为台式圆盘电锯的三维结构设计，建模过程严格遵循机械设计规范，完整还原了台锯的核心功能结构与外观细节。建模阶段首先搭建整体装配基准，以金属工作台面为核心定位基准，依次完成角度调节机构、锯片升降组件、靠山定位装置、机身支撑框架的零件建模，所有零件均按照实际五金加工的尺寸公差进行参数化绘制，确保各运动部件的装配间隙符合实际使用要求。材质渲染阶段针对不同部件的物理特性进行材质区分：工作台面采用磨砂冷轧钢材质，还原金属表面细微的磨砂纹理与冷调金属光泽，调节手柄采用电木绝缘材质，呈现哑光深棕的防滑质感，锁紧旋钮、调节手轮采用镀铬金属材质，表现出高反光的亮面金属效果，机身支撑结构采用铸铁材质，还原铸铁表面细微的颗粒质感与深灰哑光的厚重质感，角度调节弧轨上的刻度标识也进行了精细贴图还原，确保视觉上的真实感。结构设计上完整实现了台锯的核心功能：靠山可沿工作台面横向滑动并通过侧边锁紧手柄固定，适配不同宽度的工件裁切需求；锯片组件可通过下方的手轮实现升降调节，控制锯片露出工作台面的高度，适配不同厚度的工件加工；角度调节机构通过弧形导轨与锁紧装置配合，可实现工作台面的倾斜角度调节，满足斜切加工的需求；机身内部预留了电机安装位与传动结构空间，所有转动部件均设计了对应的轴承安装位与锁紧结构，确保结构的合理性。设计思路围绕小型台式台锯的实用场景展开，在保证结构强度的前提下优化了各调节部件的操作位置，将常用的调节手轮、锁紧手柄都设置在机身侧方便于操作的位置，整体结构紧凑，各部件之间无运动干涉，既还原了真实台锯的功能逻辑，也通过精细的材质与光影渲染呈现出工业设备的质感，可用于五金工具结构展示、木工设备原理演示等场景。
