便携储能lite+概念电池结构外观设计

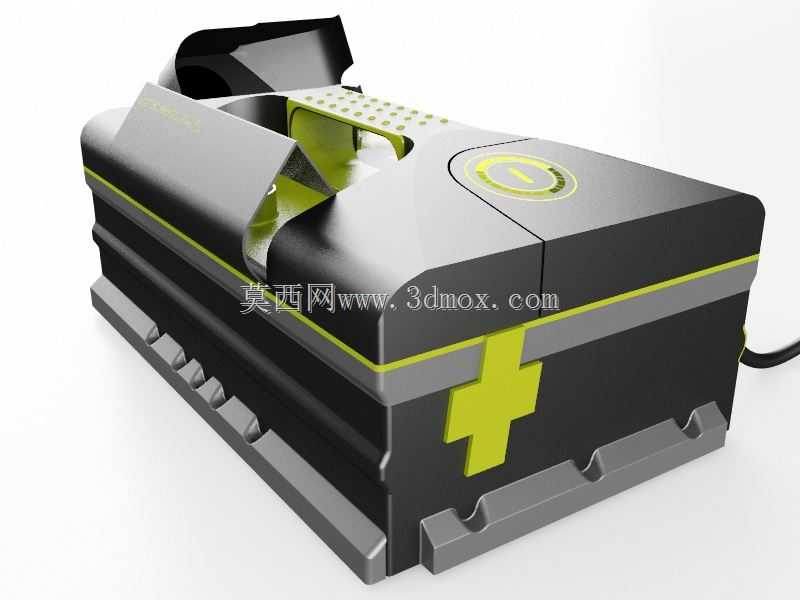

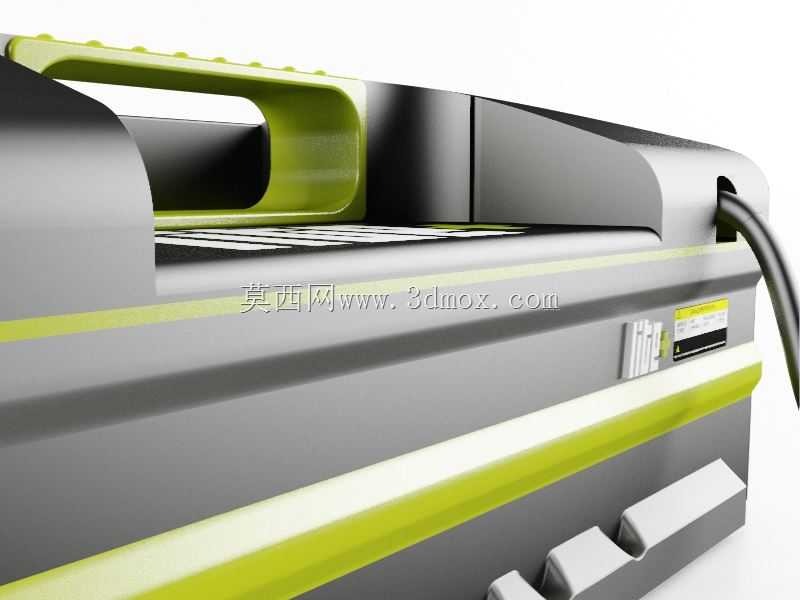

　　这款概念储能电池的设计，最初瞄准的是户外作业临时供电、应急抢修备电、小型便携用电设备补能的场景，区别于传统铅酸电池笨重方正的造型，整体做了一体化的包覆式结构设计，外壳采用高抗冲工程塑料搭配金属承力内骨架，在跌落、挤压的工况下能有效保护内部电芯组与BMS控制模块。从结构布局来看，顶部集成的内凹式提手做了防滑点阵处理，握持时受力点贴合手掌发力曲线，单人搬运时无需额外加装绑带或辅助提具，提手与上盖做了一体化成型设计，避免了装配式提手长期使用出现的松旷、断裂问题。侧面的十字形标识区域是预留的快拆维护窗口，日常使用时通过卡扣与密封胶条实现IP65级防尘防水，需要检修内部电芯或接线端子时，无需拆解整个外壳，仅需撬开快拆盖板即可完成操作，

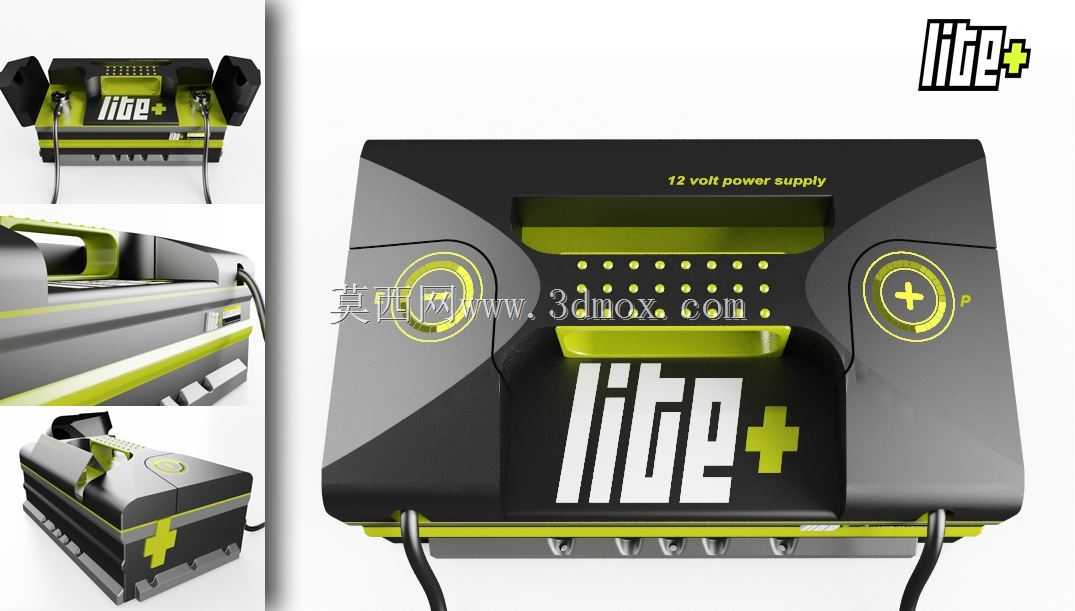

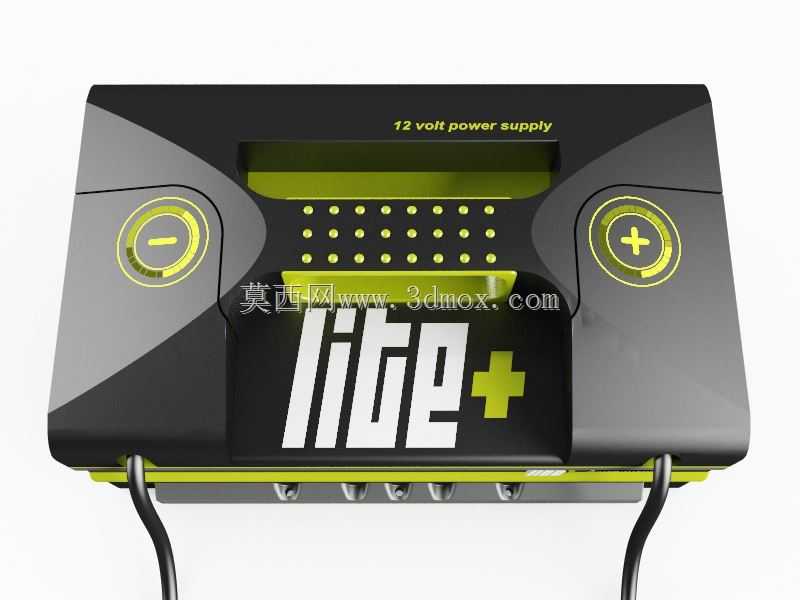

　　大幅降低户外场景下的维护难度。底部的多道凸筋结构一方面是作为外壳的加强筋，提升壳体抗形变能力，另一方面是作为堆叠定位结构，多台同型号电池叠放时，凸筋可以嵌入上一台电池底部的对应凹槽，避免运输过程中出现滑移、倾倒。外壳上的环形电源按键做了下沉式设计，避免搬运过程中误触触发开关机，按键周围预留了环形导光槽，内置的状态指示灯可以通过导光槽显示剩余电量、充放电状态，无需额外设置显示屏，降低了结构复杂度与故障点。从安装边界来看，整体外形做了切角收边处理，在狭窄的设备舱、工具箱内放置时，不会因为直角棱边卡滞，底部的凸筋高度预留了10mm的间隙，既可以保证放置时的通风散热，也能在地面有少量积水时避免壳体底部直接接触液面。内部电芯采用分层排布结构，

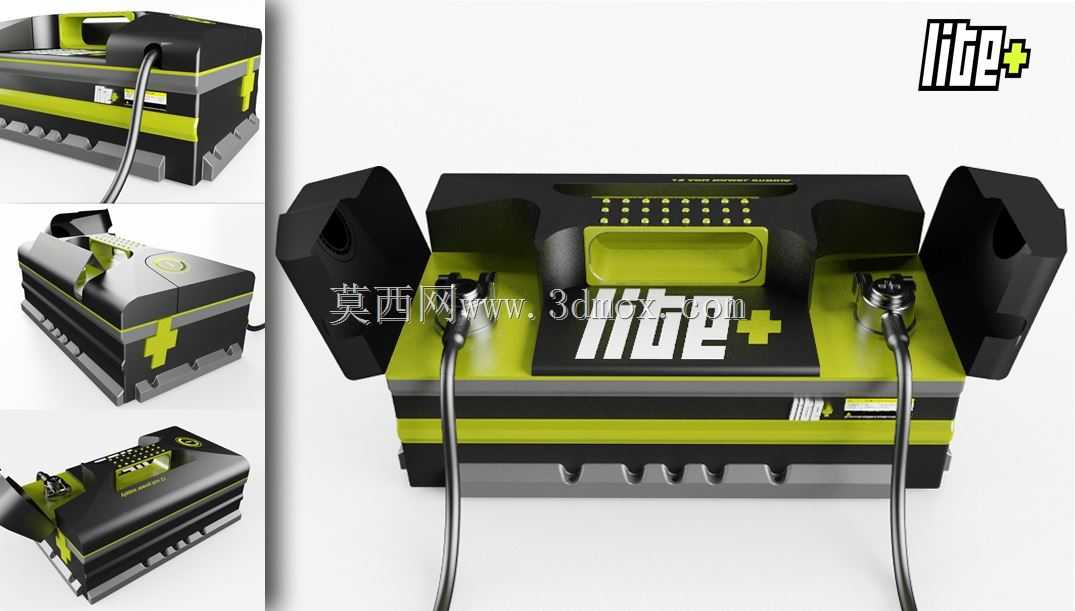

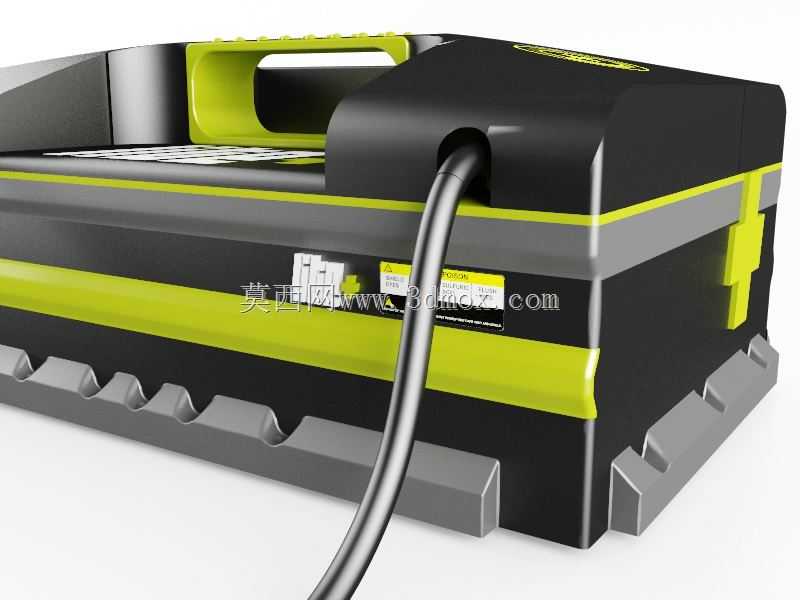

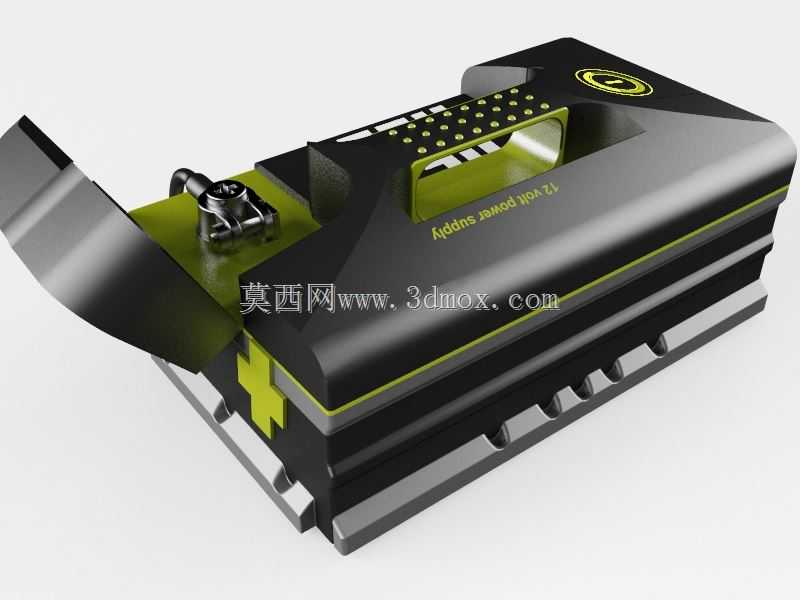

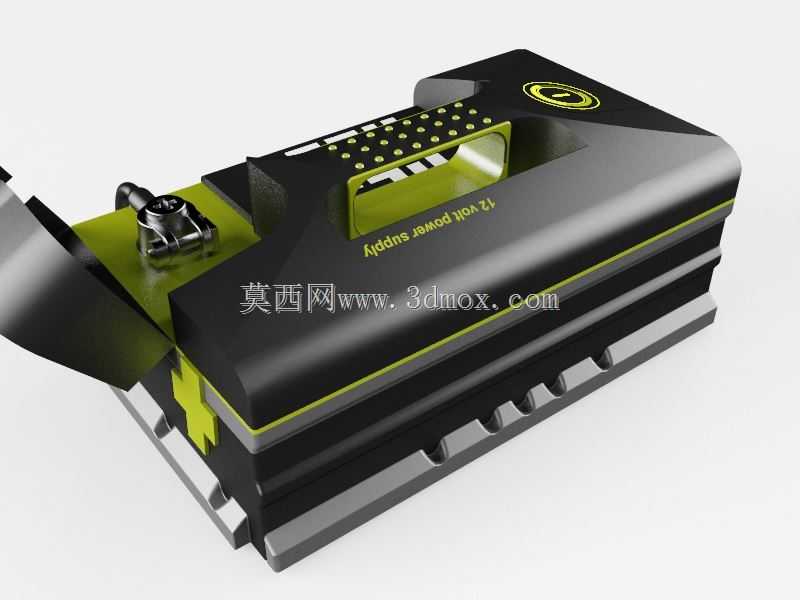

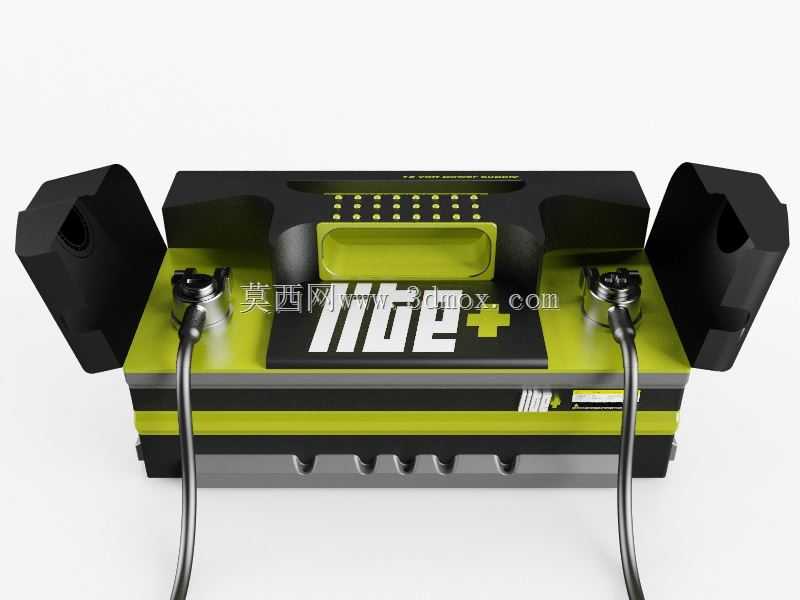

　　电芯之间预留了2mm的导热间隙填充导热硅胶，将工作时产生的热量传导至金属内骨架，再通过外壳的散热筋散出，避免高倍率充放电时出现热量积聚。接线端口全部隐藏在侧面的防水盖板内，包含直流输出、充电输入两个接口，盖板与壳体之间采用软胶连接，不会出现盖板丢失的问题，接口的安装位置做了内凹处理，外接插头插入后不会突出壳体轮廓，避免磕碰导致接口损坏。不同于市面上常见的方壳储能电池，这款设计在外观上做了流线型的切角处理，既降低了整备重量，也在视觉上弱化了工业设备的厚重感，同时所有的棱边都做了R3以上的圆角处理，搬运过程中不会划伤操作人员或磕碰其他设备。在结构强度校核阶段，针对提手位置做了1.5倍额定重量的提拉仿真，确认一体化提手的形变余量在允许范围内，壳体的壁厚从边缘到承力位置做了渐变处理，非承力区域壁厚2.5mm，提手、安装孔位等承力位置壁厚加厚至4mm，在保证结构强度的前提下尽可能控制整体重量。
