法国SILLIA 60P 270w晶硅太阳能电池板结构

　　在分布式光伏电站、工商业屋顶并网发电系统、离网型户外供电站点的实际选型与结构适配环节，这款270w功率等级的多晶硅太阳能电池板是非常典型的常规组件选型，很多做光伏支架配套、储能系统集成、户外供电设备结构设计的工程师，在做三维布局校验的时候，都会需要精准还原这类组件的实体结构，避免现场安装时出现边界干涉、接线余量不足、压块位置错位的问题。

　　从实际工程应用的场景来看，这类60片电池片排布的常规组件，既可以单块搭配小型离网逆变器给户外监控、通讯基站、偏远地区户用供电系统做独立电源，也可以多块串联成组串，接入集中式或组串式逆变器，组成几十千瓦到数兆瓦级的并网发电阵列，适配平屋顶混凝土基础支架、彩钢瓦屋面夹具支架、地面桩式固定支架、单轴/双轴跟踪支架等多种安装形式，在民用分布式、工商业分布式、小型地面电站项目里都有非常广泛的应用。

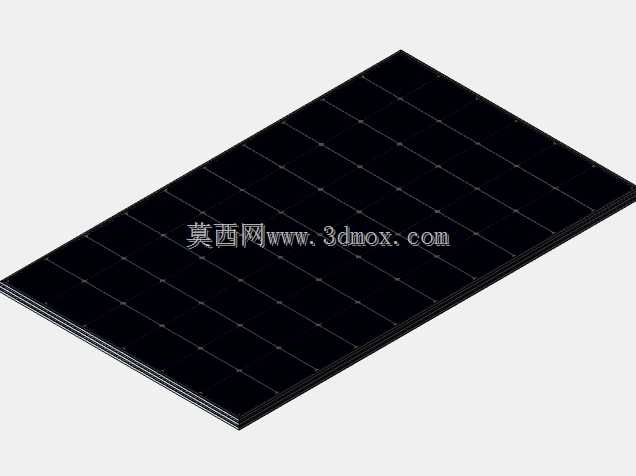

　　这款组件的外形尺寸控制在1660mm×990mm，是60片晶硅电池片排布的经典尺寸规格，做整体电站布局的时候，这个尺寸直接决定了支架的横梁跨距、纵向导轨的排布间距，还有组件之间预留的检修通道宽度、阵列前后排的阴影避让距离——很多新手工程师做排布的时候容易忽略组件边框的实际厚度，还有接线盒在组件背面的突出高度，导致后期支架压块锁附的时候和接线盒干涉，或者组件和屋面的安全距离不满足散热要求，这个三维结构完整还原了边框的折边结构、背面接线盒的安装位置、引出电缆的出线方向，能直接导入到电站整体布局模型里做干涉校验，不用再反复核对二维图纸的尺寸标注。

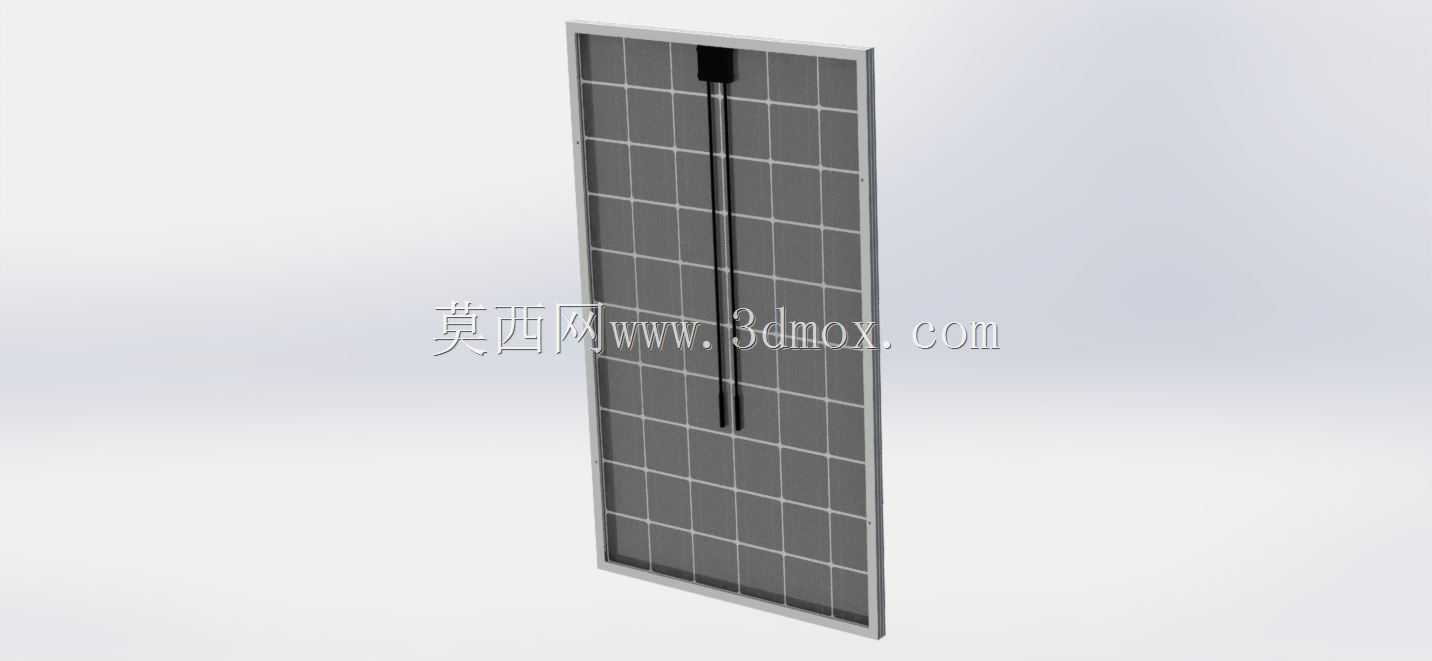

　　组件自带的引出电缆长度为1000mm，这个长度是经过实际工程验证的通用规格，常规横向安装、竖向安装的场景下，相邻组件之间的MC4接头对接不需要额外加延长线缆，既可以减少线缆接头带来的功率损耗和防水隐患，也能降低项目的线缆采购成本。做结构设计的时候，电缆的出线位置和长度是很容易被忽略的细节，很多三维模型只做了组件正面的外观，没有还原背面的线缆走向，实际做布线设计的时候就会出现线缆长度估算错误、走线槽尺寸预留不足的问题，这个模型把线缆的自然垂落形态、接线盒的安装位都做了还原，能直接用来做组件侧的布线模拟。

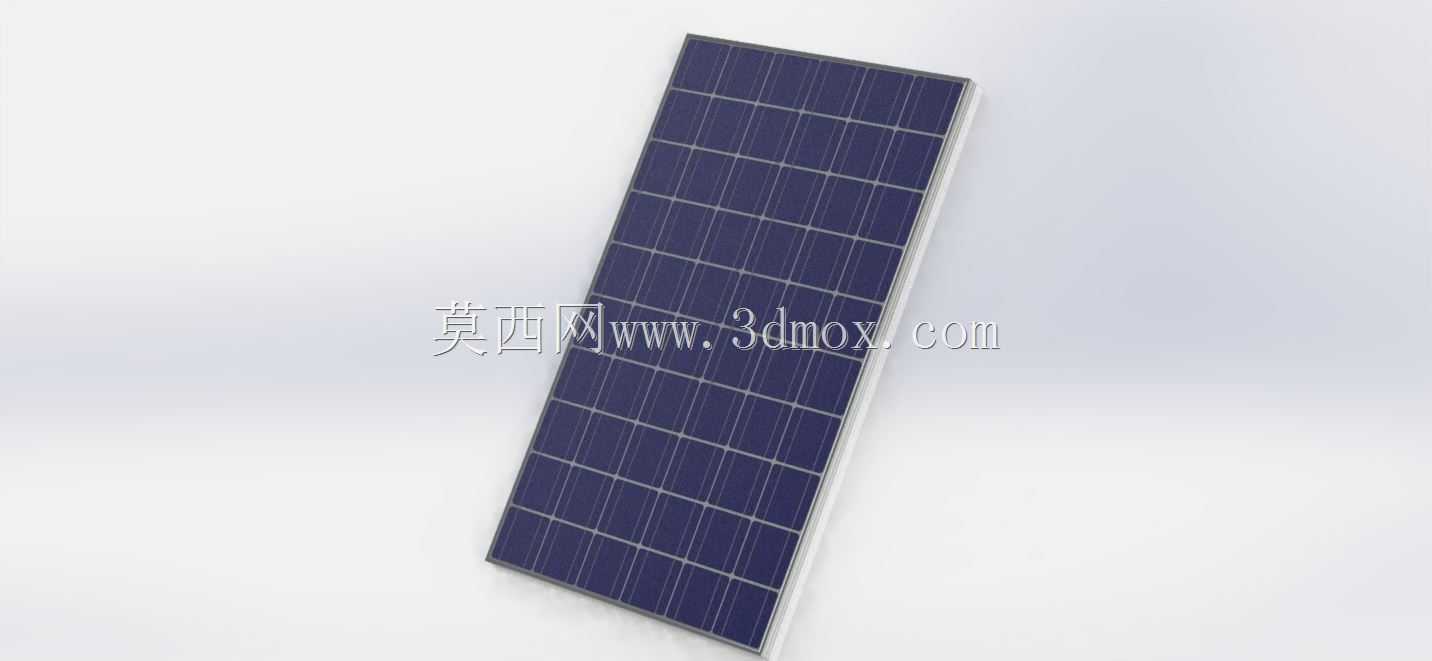

　　从产品本身的功能特性来看，这款组件采用阳极氧化铝边框做整体封装，边框的四个角都有预装的安装孔位，适配常用的压块式、螺栓式固定结构，边框的折边结构既可以提升组件整体的抗风载、抗雪载能力，也能给层压后的电池片层提供足够的结构防护，避免运输、安装过程中出现隐裂。正面的钢化玻璃采用低铁超白压花玻璃，透光率高，抗冲击性能强，能适应户外冰雹、大风、温差变化大的复杂工况，背面的背板采用耐候性复合材料，能阻隔水汽渗透，保护内部的电池片和EVA胶层，延长组件的户外使用寿命。

　　设计思路上，这类常规晶硅组件的结构排布非常成熟，6列10行的电池片排布方式，既可以最大化利用玻璃和背板的幅面尺寸，提升单位面积的发电功率，也能匹配自动化生产线的层压、封装、测试工序，降低生产制造成本。接线盒布置在组件背面的上部居中位置，采用旁路二极管做热斑防护，当局部电池片被遮挡的时候，旁路二极管会导通，避免被遮挡的电池片变成负载发热，造成组件烧毁的隐患。边框的排水槽设计能让组件表面的雨水、积灰顺着坡度自然流下，减少积灰对发电效率的影响，也能避免边框位置长期积水造成的腐蚀问题。

　　做安装边界校验的时候，除了组件本身的长宽厚尺寸，还要注意几个关键的结构参数：一是安装孔位的中心距，这个直接决定了支架上的安装孔定位，很多现场安装出现孔位对不上的问题，就是因为前期建模的时候用了通用模型，没有还原实际孔位的位置；二是组件背面接线盒的突出高度，当采用紧贴式安装或者BIPV建筑一体化安装的时候，这个高度决定了组件和安装面之间需要预留的最小间隙，间隙太小会影响接线盒的散热，也会给线缆弯折留下隐患；三是组件的重量参数，这个直接决定了支架的载荷计算、屋面的承重校验，尤其是彩钢瓦屋面的项目，组件重量是屋面载荷核算的核心参数之一。

　　很多做光伏系统设计的工程师在前期方案阶段，都会用精准的组件三维模型来做整体效果展示和结构校验，不管是给客户做方案汇报，还是给结构专业提支架设计条件，精准的组件模型都能大幅减少沟通成本，避免后期施工阶段出现尺寸不匹配的问题。这款组件的结构还原度足够支撑从方案设计、支架适配、布线模拟到安装指导的全流程使用，不需要再做额外的结构简化或者尺寸修正，能直接导入到常用的三维设计软件里做装配使用。
