野马马赫1概念车空气滤清器端盖结构

　　该空气滤清器端盖适配野马马赫1概念车型的进气系统，属于发动机进气过滤单元的外露装饰与功能集成部件，在整车进气链路中承担密封滤芯、规整进气气流、装饰发动机舱视觉效果的多重作用。日常工况下，发动机运转时外界空气会先经过空滤主滤芯过滤大颗粒杂质，再通过端盖内侧的导流结构进入进气歧管，端盖的密封性能直接决定未过滤空气是否会发生旁通泄漏，避免硬质颗粒进入气缸造成缸壁、活塞环的异常磨损。

　　设计阶段首先考虑了碳过滤内衬的安装边界，端盖内侧预留了深度均匀的环形卡槽，卡槽的公差控制在±0.1mm范围内，既可以保证碳过滤内衬卡装后不会因发动机振动出现松脱移位，也不会因为过盈量过大造成内衬挤压变形，影响碳层的透气均匀性。端盖的圆形外轮廓匹配原厂空滤壳体的安装口径，边缘设置了整圈的密封胶条嵌槽，嵌槽深度为2.2mm，装配时配合三元乙丙密封胶条，可以实现壳体与端盖之间的面压密封，在进气负压达到6kPa的工况下也不会出现漏气问题。

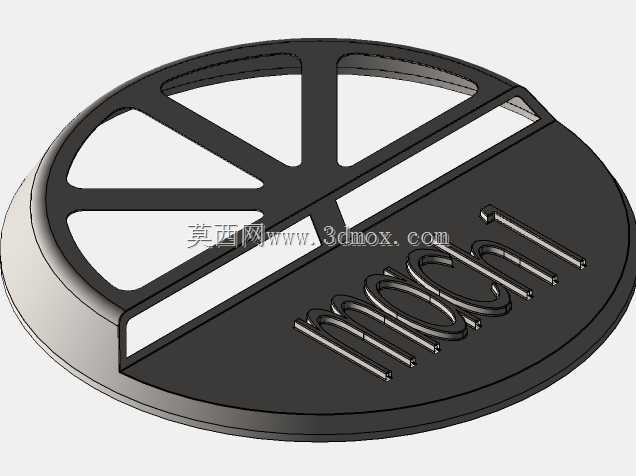

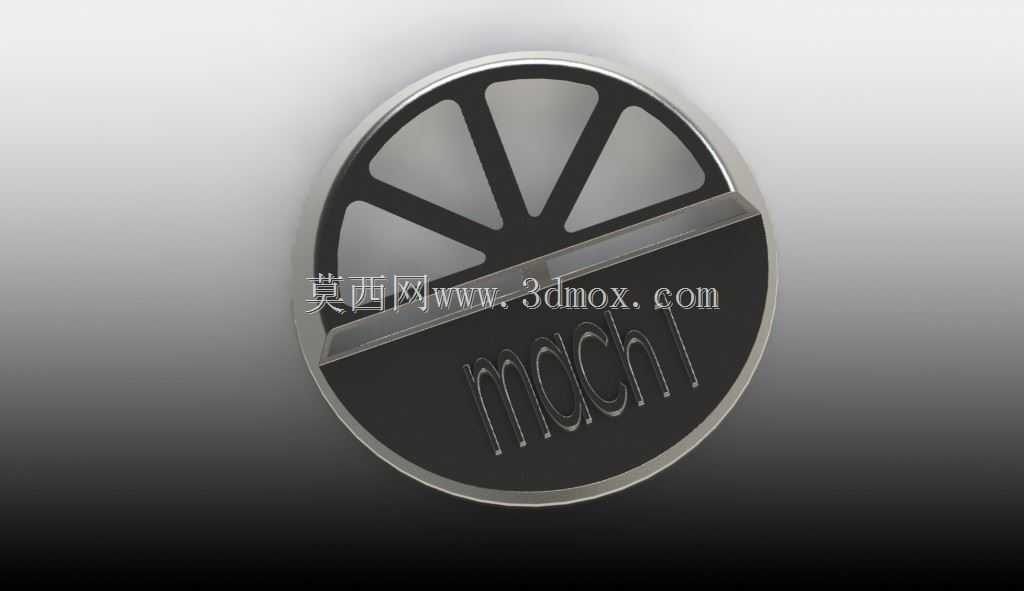

　　外形设计上，端盖外露面采用了半分区的视觉结构，上半部分做了放射状的镂空加强筋设计，既可以在不增加整体壁厚的前提下提升端盖的结构刚度，避免发动机高转速下的共振异响，也能呼应车型的性能定位，外露的mach1标识采用浮雕式结构，凸起高度为1.5mm，与端盖本体一体成型，不需要额外粘贴标识牌，减少了长期使用后标识脱落的风险。下半部分为平整的封闭区域，刚好覆盖碳过滤内衬的安装位置，避免碳层直接外露影响视觉整洁度。

　　从安装适配性来看，端盖整体采用对称式布局，安装孔位分布在圆周的三个等分点上，孔位直径为6.5mm，适配M6的标准固定螺栓，安装时不需要额外制作专用工装，使用常规套筒即可完成拆装，后期维护更换滤芯时，拆卸三颗螺栓即可取下端盖，操作空间预留充足，不会和周边的进气温度传感器、线束插头发生运动干涉。端盖的材质选用耐温ABS工程塑料，可以承受发动机舱内-40℃到120℃的工作温度范围，长期使用不会出现高温变形、低温脆裂的问题，表面做了哑光磨砂处理，减少发动机舱内的光线反射，避免维修人员操作时产生眩光影响视线。

　　实际装车验证阶段，该端盖在发动机全负荷工况下，进气阻力比传统平面端盖降低约8%，主要得益于内侧的导流弧面设计，可以让进入滤芯的气流分布更均匀，避免滤芯局部区域过早积灰堵塞，延长滤芯的维护周期。同时端盖的加强筋结构将整体模态提升到320Hz以上，避开了发动机怠速及常用转速下的激励频率，从根源上消除了端盖共振产生的异响问题。碳过滤内衬的卡槽设计还预留了0.5mm的压缩余量，当碳层因为吸附杂质出现轻微膨胀时，不会出现端盖被顶起、密封失效的情况。
