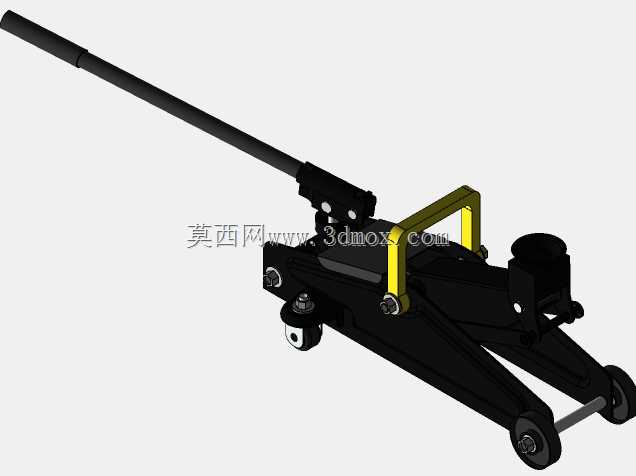

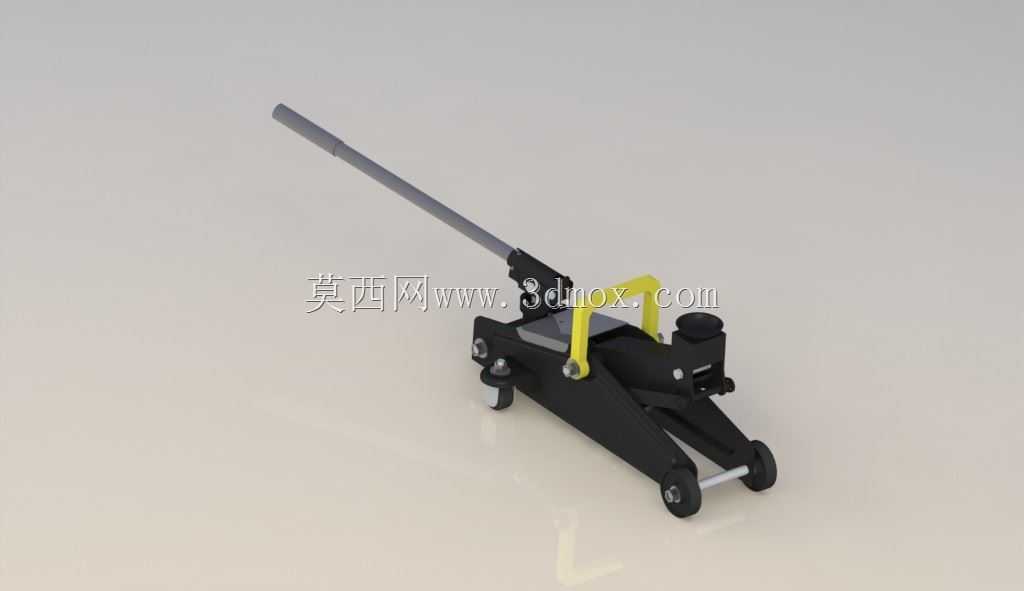

卧式液压落地起重顶升千斤顶结构设计

这款卧式落地千斤顶是汽修维保、小型设备安装场景中常用的液压举升作业工具，主要用于车辆底盘检修、轮胎更换、小型工业设备就位调整时的重物顶升作业，相比传统立式千斤顶，其卧式结构重心更低，作业时的抗侧倾稳定性更强，适配平整硬化的车间、车库、户外维保场地的地面作业需求，能够在有限的车辆底盘下部空间内完成伸入、顶升操作，无需过高的初始放置空间。从功能特性来看，该千斤顶依托液压传动原理实现力的放大，操作人员仅需反复压动加长操作杆，即可通过内部液压油路的压力传递，带动顶升托臂平稳抬升，托臂顶端的支撑座采用适配车辆底盘加强筋的弧形接触面设计，顶升时能够与被支撑部位紧密贴合，避免支撑滑脱风险；设备前端设置的万向脚轮与后部的定向滚轮，配合机身顶部的黄色便携提手，能够实现作业场地内的灵活移位与快速就位，泄压旋钮设置在机身侧部，作业完成后可缓慢旋动实现带载平稳下降，避免重物骤降带来的安全隐患。在设计思路上，整体采用剪式托臂搭配整体式液压泵站的集成布局，将液压油缸、储油腔、泄压阀组全部集成在黑色冲压成型的主机身内部，既缩减了设备整体的外形尺寸，也能对核心液压元件形成防护，避免作业过程中磕碰、油污沾染损坏精密阀组；加长操作杆采用分段受力设计，压动时的力臂更长，能够有效降低操作人员的施力强度，操作杆与机身的连接部位设置万向铰接结构，压动操作时可根据作业空间调整操作杆的摆动角度，适配狭窄空间下的操作需求。从外形尺寸与安装边界来看，该设备整体为长条形卧式布局，收起状态下整体高度较低，能够伸入离地间隙较小的家用轿车、小型SUV底盘下方，顶升行程覆盖常规家用车维保所需的举升高度，作业时需保证放置地面的平整度与承载力，避免地面塌陷导致设备倾斜，顶升支撑点需对准车辆底盘指定的承重加强部位，禁止支撑在塑料护板、油底壳等非承重部位，设备放置时需保证四个滚轮全部贴合地面，托臂抬升过程中无侧向受力偏移，配套使用安全支架承载重物后，方可进入重物下方开展检修作业，严禁仅依靠千斤顶长时间承载重物。
