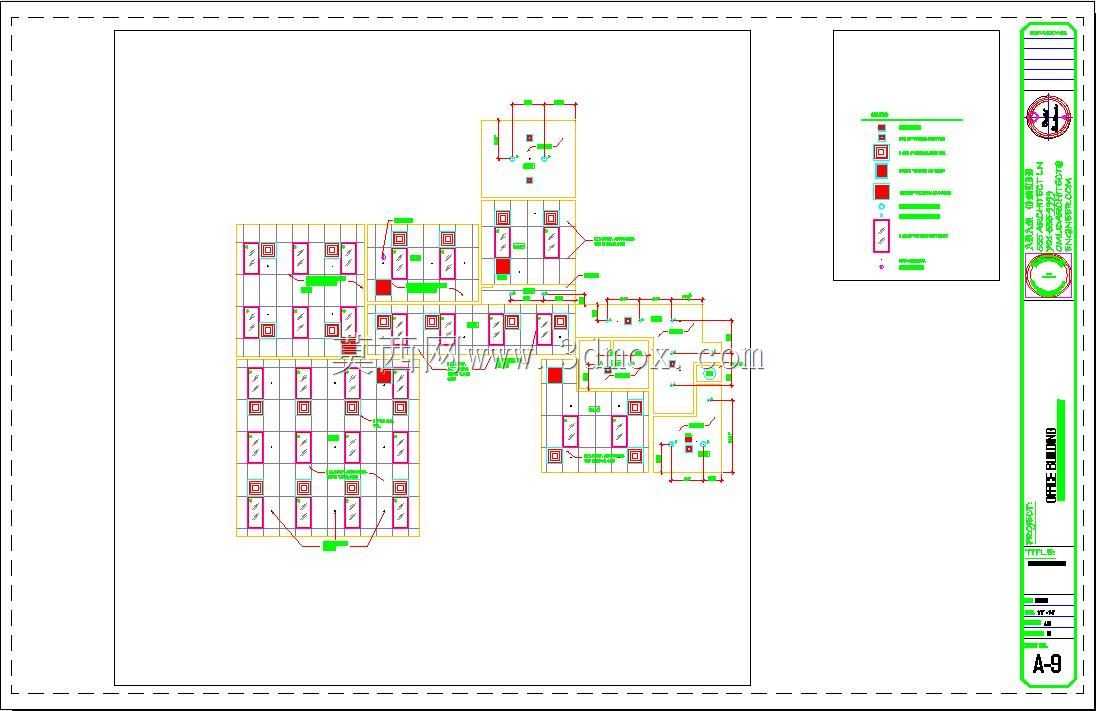

办公楼天花板反射面布局施工设计图纸

　　在商用办公空间的装饰施工环节，顶面反射面的布局设计直接关联到整个空间的照明均匀度、管线隐蔽效果以及后期运维的便捷性，这份图纸针对多层框架结构的办公楼区域做了完整的顶面布置规划，覆盖了开放办公区、独立隔间、公共走道三类核心功能区域的顶面设计内容。从实际施工落地的角度看，设计阶段首先要匹配建筑主体的梁柱结构边界，所有顶面构件的排布都需要避让结构主梁与次梁的下沿高度，避免出现吊顶完成面高度不足导致的空间压抑问题，图纸中明确标注了不同区域的吊顶完成面与结构板底的预留间隙，这个间隙需要同时容纳照明管线、消防喷淋管线、通风空调风管以及弱电线槽的布设，不同专业的管线交叉位置在图纸上做了明确的标高避让标注，减少施工阶段的管线碰撞问题。

　　开放办公区域的顶面采用规整的模块化排布逻辑，照明点位按照工位布局做等距阵列设置，保证每个工位区域的桌面照度满足日常办公的采光要求，同时在照明模块之间预留了检修口的安装位置，检修口的位置避开了主照明区域，同时对应下方管线的集中布设节点，方便后期运维人员不需要大面积破坏吊顶结构就能完成管线检修与设备更换。独立隔间区域的顶面设计匹配隔间的墙体分隔边界，每个独立隔间内设置独立的照明控制点位，同时预留了空调出风口与回风口的安装位置，风口位置避开办公桌椅的正上方区域，避免空调直吹影响办公体验，隔间内的消防烟感与喷淋点位按照消防规范的覆盖半径做了均匀布设，保证每个角落都在消防防护范围内。公共走道区域的顶面设计兼顾了导向性与管线隐蔽需求，

　　照明点位沿着走道走向做线性排布，既起到空间导向的作用，也能满足走道区域的基础照度要求，走道区域的吊顶预留了更大的管线通行空间，作为各个功能区管线汇聚到竖向管井的过渡通道，避免不同功能区的管线交叉干扰。从安装边界的角度看，整个顶面设计的外轮廓完全匹配建筑主体的内墙边线，吊顶与墙体衔接的位置预留了收边条的安装余量，不同材质吊顶的衔接位置在图纸上做了明确的节点标注，避免出现衔接缝隙不均的问题。针对顶面设备的荷载问题，图纸中对重型设备比如空调内机、大型灯具的安装位置做了单独的加固标注，明确要求在对应位置的结构板底预设膨胀螺栓固定的吊挂构件，不能直接固定在吊顶龙骨上，防止后期出现设备坠落的安全隐患。在设计思路上，

　　整个顶面布局没有做过多复杂的造型设计，以实用性为核心导向，所有点位排布都优先满足功能需求，在此基础上兼顾视觉上的规整性，模块化的排布方式也方便后期办公空间调整工位布局时，只需要局部调整顶面点位就能适配新的布局，不需要整体重做吊顶，降低后期空间改造的成本。图纸中还标注了顶面不同区域的材质区分，开放办公区采用便于拆装的矿棉板模块，方便后期管线检修，公共区域采用更耐脏的铝合金扣板材质，高频使用的场景下更容易清洁维护，独立隔间区域根据使用需求可搭配局部的造型吊顶提升空间质感，但所有造型的高度都控制在整体吊顶标高范围内，不会出现突兀的高差影响整体空间的视觉统一性。
