民用建筑剖面结构与地面标高标注设计

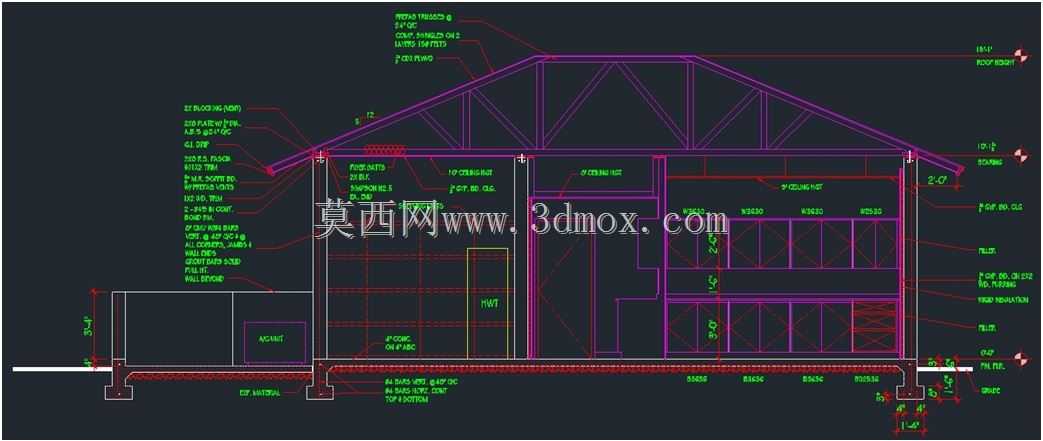

　　在民用建筑结构设计落地环节，这类带完整地面标高标注的剖面图纸，是衔接建筑方案与现场施工的核心技术载体，日常多用于低层民用住宅、小型配套附属用房的结构交底场景，不管是土建施工队的现场放线、构件预制，还是后续装修阶段的标高核对，都要依托这类标注清晰的剖面图纸完成尺寸校验。从图纸呈现的结构逻辑来看，设计阶段首先锚定的是地面基准标高，以此为原点向上推导室内净高、门窗洞口高度、屋架下弦标高，向下延伸核算基础埋深、室内外高差，所有竖向尺寸的标注都围绕这个基准展开，避免施工阶段出现标高错位的问题。图中清晰呈现了双坡屋顶的屋架构造，采用三角形桁架的受力形式，弦杆与腹杆的排布完全匹配屋面荷载传递路径，能把屋面承受的恒载、活载均匀传导到下部承重墙体，

　　不需要额外设置中间承重柱，能最大化释放室内可用空间，适配小型民用建筑的空间使用需求。墙体部分的标注区分了承重墙体与内部隔墙的厚度边界，承重墙体直接落于下部条形基础之上，基础节点处标注了垫层宽度、放脚尺寸，能保证上部结构荷载均匀传递到地基土层，避免出现不均匀沉降的问题；内部隔墙仅做空间分隔，不需要贯通到基础层，能在满足空间划分需求的同时减少不必要的建材消耗。图纸里的标高标注覆盖了室外地面、室内地面、窗台、窗顶、屋架下弦、屋脊等所有关键竖向节点，每个节点的标高差值都经过严格核算，比如室内外高差的设置满足场地排水需求，避免雨季雨水倒灌进入室内；窗台高度符合民用建筑安全防护要求，窗顶高度匹配室内吊顶的安装边界，

　　不会出现门窗与吊顶施工冲突的问题。在实际建模复刻这类建筑结构时，首先要锁定地面标高基准面，先绘制下部条形基础的轮廓，按照标注的放脚尺寸、埋深参数搭建基础实体，再向上生成承重墙体，预留出门窗洞口的安装位置，之后搭建三角形屋架的杆件体系，核对每个杆件的连接节点位置，保证屋架支座完全落于承重墙体的顶部承压面，不会出现偏心受力的情况。建模过程中要特别注意各构件的安装边界，比如屋架挑檐的伸出长度要匹配外墙的防水构造需求，避免屋面排水直接冲刷墙面；地面构造层的厚度标注要和标高差值对应，从基层回填、垫层到面层的总厚度刚好匹配室内外高差的数值，不会出现施工完成后地面标高偏离设计值的问题。这类图纸在实际应用中，还能给后续水电管线排布提供标高参考，

　　比如墙体上的插座、开关预留高度，屋面排水管线的穿梁位置，都可以依托图中的竖向标高做定位，避免各专业施工时出现管线碰撞的问题。对于结构设计从业者来说，这类标注完整的剖面图纸能直观呈现建筑竖向的受力传递路径，从屋脊到地基的每个结构节点都有明确的尺寸依据，不管是做结构受力验算，还是输出施工下料清单，都能直接提取对应参数，不需要反复核对平面图纸的尺寸对应关系。在现场施工环节，施工人员可以直接对照图中的标高标注，利用水平仪完成各节点的高程放线，不用反复换算尺寸差值，能有效降低施工出错的概率，尤其是在屋架安装环节，只要核对好屋架下弦的标高值，就能保证整个屋面的坡度符合排水设计要求，避免出现屋面积水的问题。
