电影放映设备校正离合器制动器结构模型

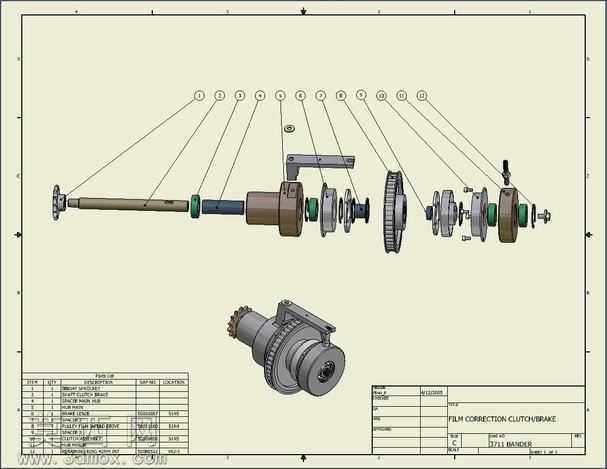

本模型为电影放映设备配套使用的校正离合器制动器完整装配结构，采用三维参数化建模方式完成全零件的1:1比例还原，建模过程严格遵循机械设计公差配合规范，对每一个组成零件的尺寸、装配约束关系都做了精准定义，可直接用于结构校验、装配模拟以及二次设计迭代。模型完整呈现了该离合器制动器的爆炸装配视图与装配完成状态，清晰展示了输入长轴、离合摩擦片组、制动毂、拨叉驱动组件、定位轴承、端盖密封件、锁紧螺母等全部组成零件的相对位置与连接关系，各零件的建模均还原了真实加工特征，包含轴类零件的键槽、退刀槽、倒角，盘类零件的安装孔、摩擦面纹理，壳体类零件的安装定位凸台、减重槽等细节特征。在材质与渲染表现上，针对不同零件的实际用材做了区分设置：传动轴类零件采用调质钢材材质，赋予对应的金属磨砂质感与金属光泽参数；摩擦片组件采用耐磨复合摩擦材料材质，还原其粗糙的摩擦面纹理与深色哑光质感；拨叉、壳体类铸件采用铸铁材质，设置对应的铸铁表面粗糙质感与哑光金属参数；密封件、缓冲垫圈类零件采用橡胶材质，赋予对应的弹性材质哑光深色表现；紧固件类零件采用标准镀锌钢材材质，还原其亮面金属质感，整体渲染效果清晰区分不同功能零件，便于快速识别各部件功能。结构设计上，该离合器制动器集成了传动离合与制动停机双重功能，通过拨叉组件驱动离合摩擦片组的结合与分离，实现动力传输路径的通断控制，同时配套的制动毂与制动组件可在离合分离状态下快速锁止输出端，保证电影放映设备走片机构的位置校正精度，避免胶片走位偏差，各零件之间的装配约束完全符合实际机械装配逻辑，包含同轴度约束、端面贴合约束、键连接传动约束、螺栓紧固约束等，可通过三维软件直接模拟离合动作、制动动作的运动过程，验证结构运动干涉情况，校验各运动部件的行程范围是否满足设计要求。建模过程中对易损耗的摩擦片、密封件、轴承等零件做了独立的参数化设置，可根据实际磨损情况快速替换对应规格的零件模型，也可根据不同型号放映设备的参数需求，快速调整轴径、摩擦片尺寸、制动毂直径等核心参数，生成适配不同工况的衍生结构模型，为电影设备的维护、改装、国产化替代提供精准的三维结构参考。
