电影放映设备校正离合器结构设计

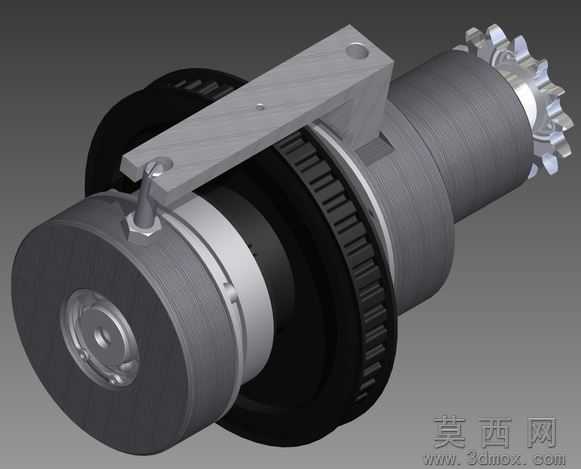

本模型为电影放映设备配套使用的校正离合器，整体采用三维参数化建模方式完成，建模过程中严格遵循机械传动部件的设计规范，对各组成零件的尺寸公差、装配关系进行了精准还原。模型主体包含输入端带轮组件、离合摩擦副、输出端链轮结构、校正调节支架四大核心部分，各零件间的装配约束完全按照实际机械配合逻辑设置，可清晰展示离合器的工作传动路径。渲染阶段采用金属哑光材质模拟离合器主体的铸铁与钢制构件，对摩擦片部分采用深色耐磨材质区分，调节支架部分做了金属切削加工面的质感处理，整体渲染效果还原了工业零部件的真实质感，各结构细节如紧固螺栓、定位销、齿形轮廓都做了精细化呈现，无结构失真或细节缺失问题。设计过程中重点考虑了电影放映设备对传动精度的高要求，离合结构采用摩擦式传动设计，可在传动过载时实现打滑保护，同时配套的校正调节支架可对离合的啮合间隙进行微调，保证放映过程中胶片传动的速度稳定性，避免因传动误差导致的画面抖动或偏移问题。模型的各零件可单独拆分查看，便于理解离合器的内部装配关系与工作原理，输入端的带轮结构用于连接动力输入装置，输出端的链轮用于对接放映机的胶片传动辊，中间的离合机构可实现动力的接合与断开，配合校正支架的微调功能，可精准匹配不同放映场景下的传动参数需求。整体结构设计紧凑，各部件布局合理，在满足传动扭矩要求的前提下尽可能缩小了整体体积，适配电影放映设备内部有限的安装空间，所有受力部位都做了结构加强处理，保证长期运行下的结构可靠性。
