重力势能驱动无动力小车结构设计

　　这款重力驱动小车的核心设计逻辑，是依托重力势能向动能的直接转换实现无外源动力行进，整体结构完全围绕能量传递效率优化展开，没有冗余的装饰性构件，所有部件的选型与排布都服务于降低行进阻力、提升能量利用率的核心目标。从实际应用场景来看，这类结构主要面向中小学物理力学实验教学、青少年科创竞赛教具开发场景，也可作为高校机械原理课程中能量转换模块的具象演示载体，帮助学习者直观理解势能与动能的转换关系、摩擦损耗对机械效率的影响规律。

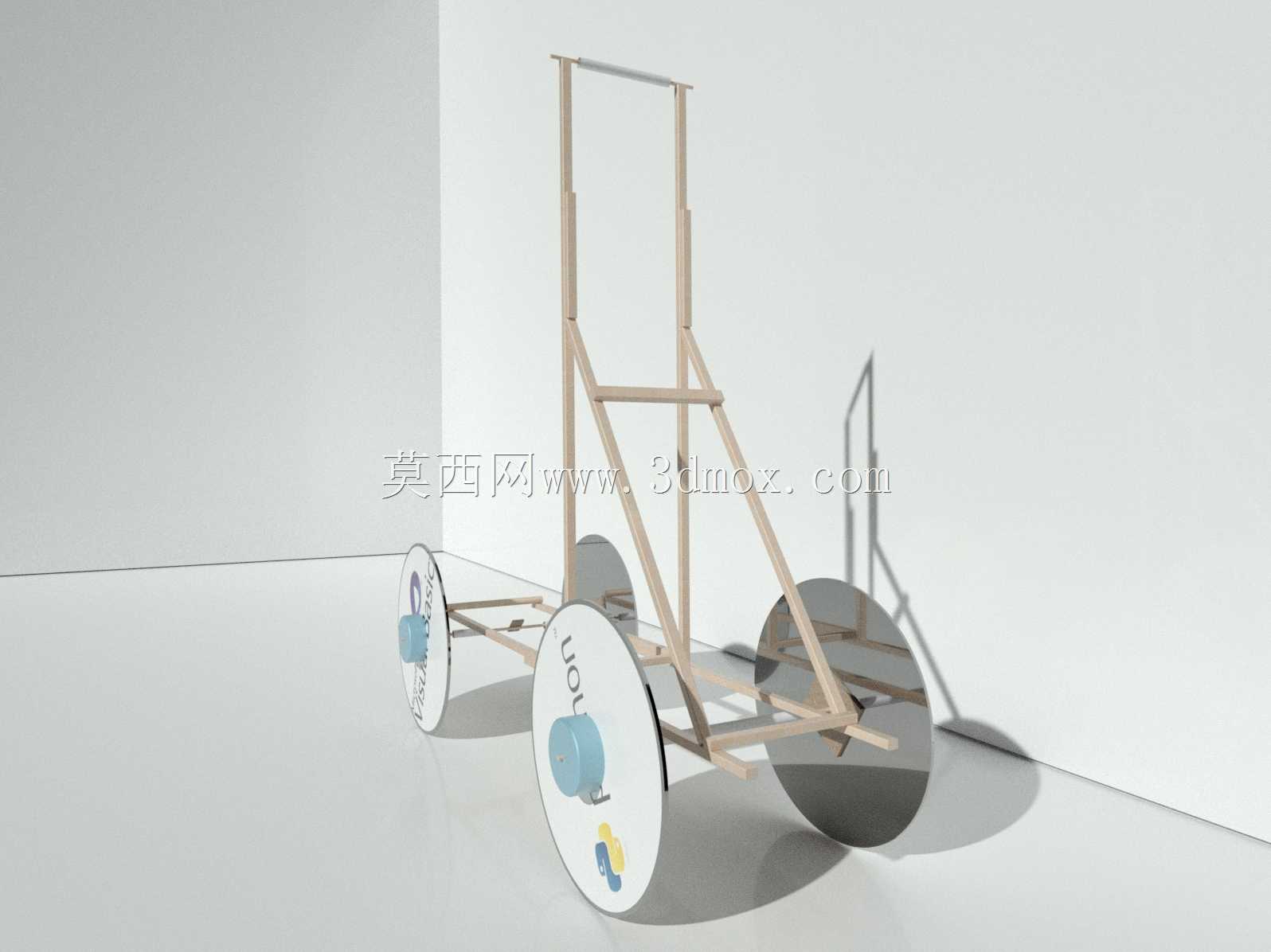

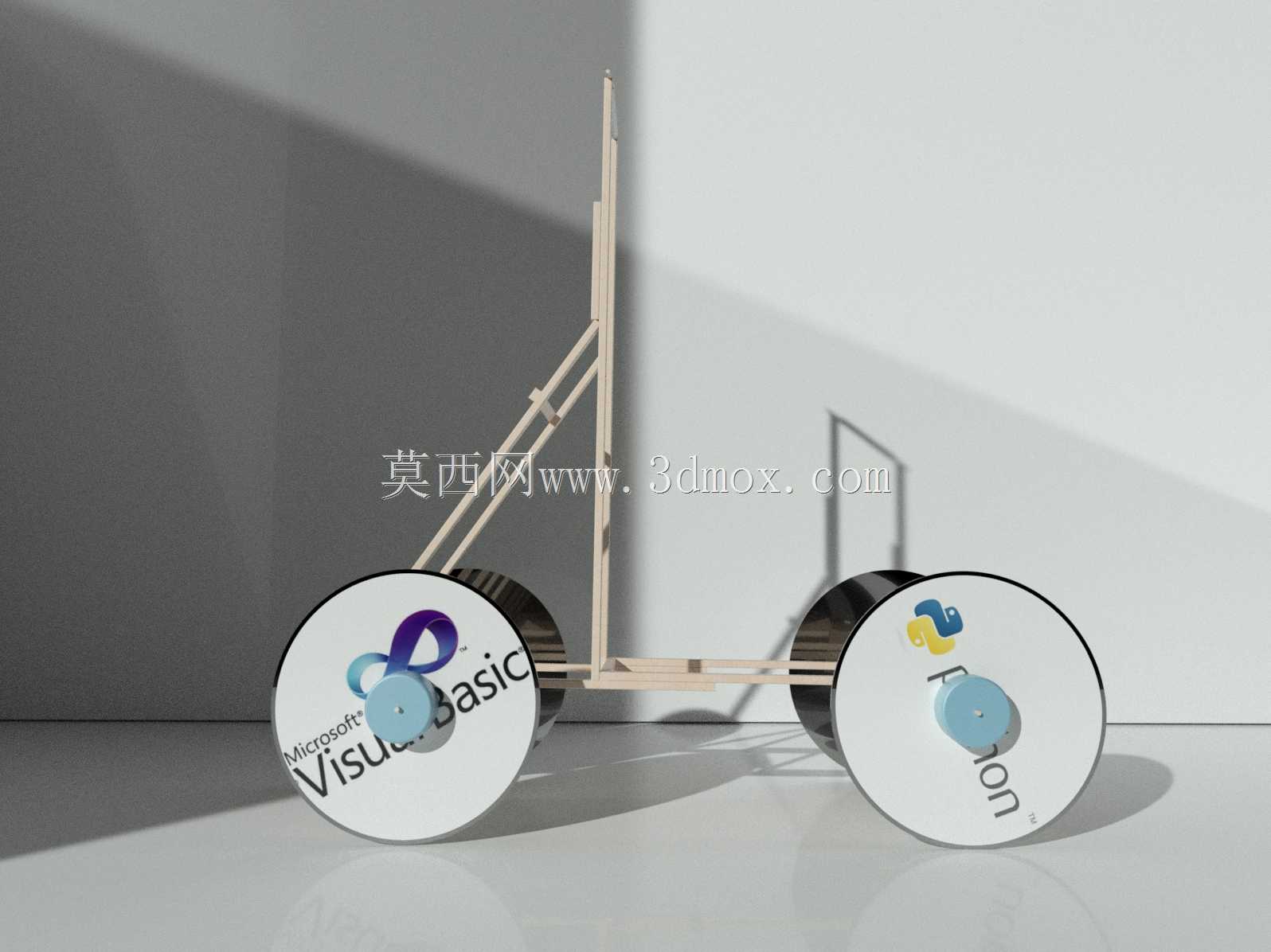

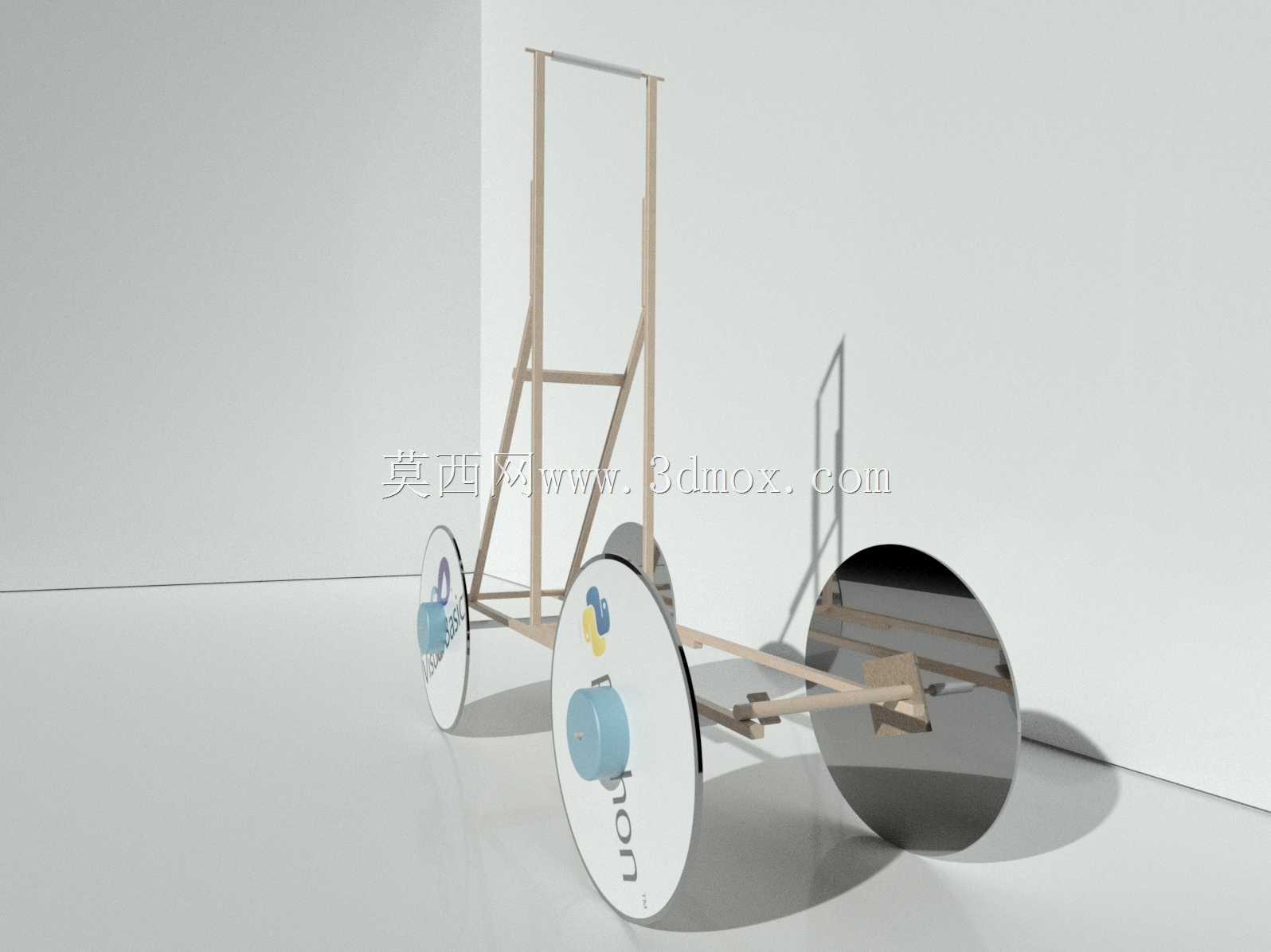

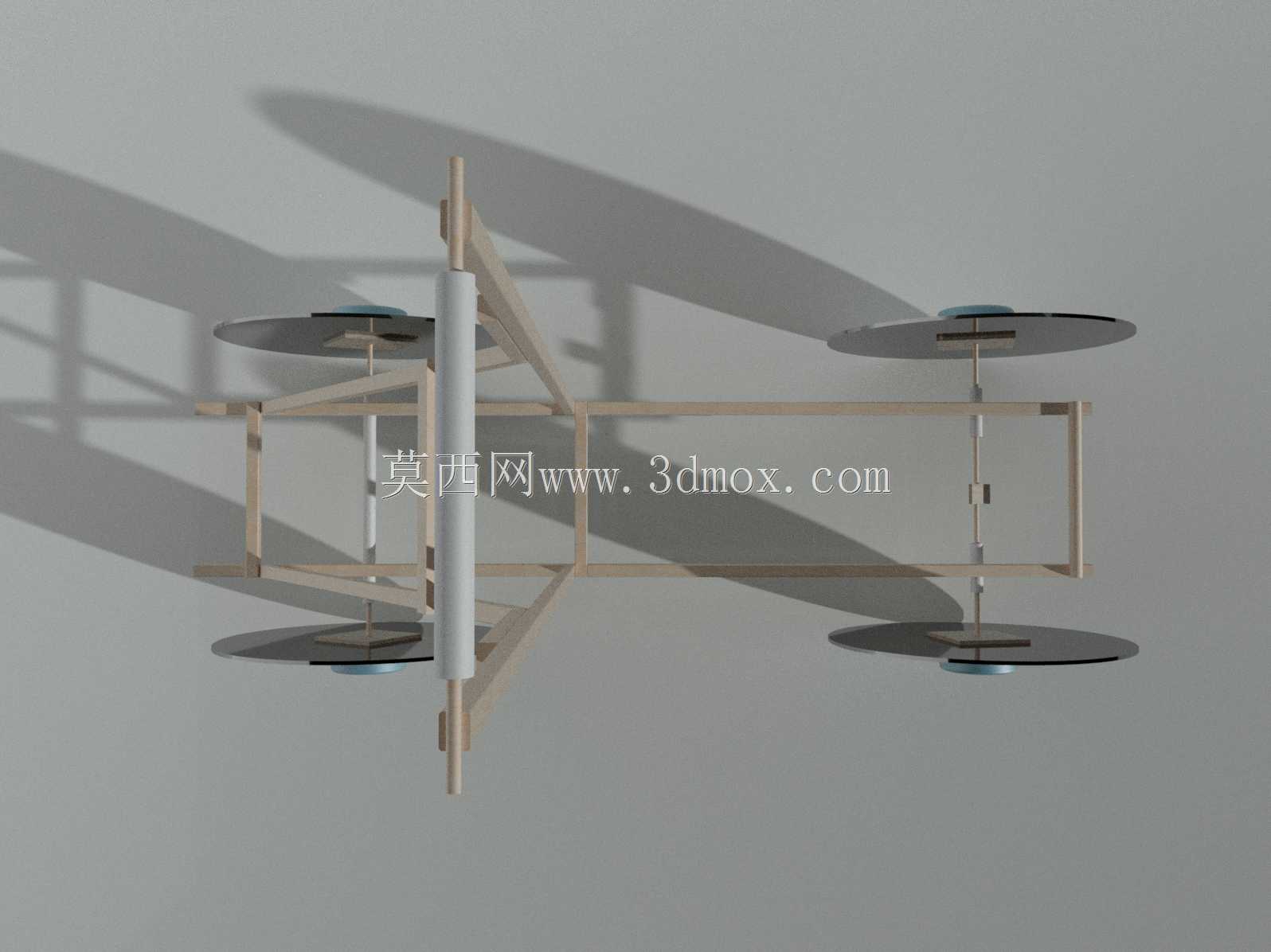

　　从结构组成来看，整车采用轻量化杆式框架作为承载主体，框架杆件的连接节点全部采用刚性插接配合，避免铰接间隙带来的传动损耗，同时将重心位置严格控制在前后轮轴的中心垂线上，防止行进过程中出现侧倾、跑偏的问题。行走轮采用大直径圆盘式结构，轮缘做了低粗糙度处理，轮轴位置加装了低摩擦系数的滑动衬套，尽可能降低轮组转动过程中的摩擦阻力；两侧后轮与中间的绕线轴做同轴固定，重力配重块通过柔性牵引绳缠绕在绕线轴上，当配重块沿竖直导向杆下落时，牵引绳带动绕线轴转动，直接将配重的重力势能转换为轮组的旋转动能，省去了中间齿轮传动环节，从根源上减少了多级传动带来的能量损耗。

　　设计过程中需要重点把控几个核心边界参数：首先是竖直导向杆的安装高度，这个参数直接决定了配重块的最大下落行程，也就是可利用的重力势能总量，导向杆的垂直度公差需要控制在0.5mm以内，避免配重块下落过程中与杆身产生滑动摩擦消耗能量；其次是轮轴的安装同轴度，前后轮轴的平行度公差不能超过0.2mm，否则轮组行进时会出现持续的侧向滑移，大幅增加行进阻力；再者是绕线轴的直径匹配，绕线轴直径需要与配重块重量、轮组直径做匹配计算，保证配重下落过程中牵引绳的拉力能够克服整车启动静摩擦力，同时避免轮组初始转速过高导致的打滑空转。

　　整车的安装边界也做了充分的适配优化，整体横向宽度控制在常规实验台操作宽度范围内，不需要额外的大尺寸操作空间，所有构件都采用可快速拆装的插接结构，不需要专用工具即可完成组装与拆解，方便教学场景下的分组实操与结构观察。配重块的导向结构采用敞口式设计，可以根据实验需求更换不同重量的配重，测试不同配重、不同下落高度下的小车行进距离与速度变化，满足不同阶段的实验教学需求。

　　从功能特性来看，这款结构没有额外的储能、助力部件，完全依靠重力作用实现自主行进，行进过程平稳，不会出现突然加速或卡顿的问题，轮组与地面的接触压强经过优化，在普通木质桌面、水泥地面、塑胶跑道等常见实验场地都能正常行进，不会出现轮面凹陷卡滞的问题。框架杆件采用等强度设计，在保证整体结构刚度、避免行进过程中框架形变的前提下，尽可能降低了整车自重，进一步提升了能量利用效率，让有限的重力势能能够更多地转换为整车行进的动能。在实际教学应用中，这款结构还可以作为拓展设计的基础载体，学习者可以通过调整轮径、改变绕线轴直径、调整配重位置等方式，探索不同结构参数对整车行进效率的影响，相比纯理论讲解更具实操性，也能帮助学习者建立起机械结构参数与实际运行效果之间的关联认知，理解机械设计中效率优化的核心思路。
