武器配套用内红点瞄准装置结构设计

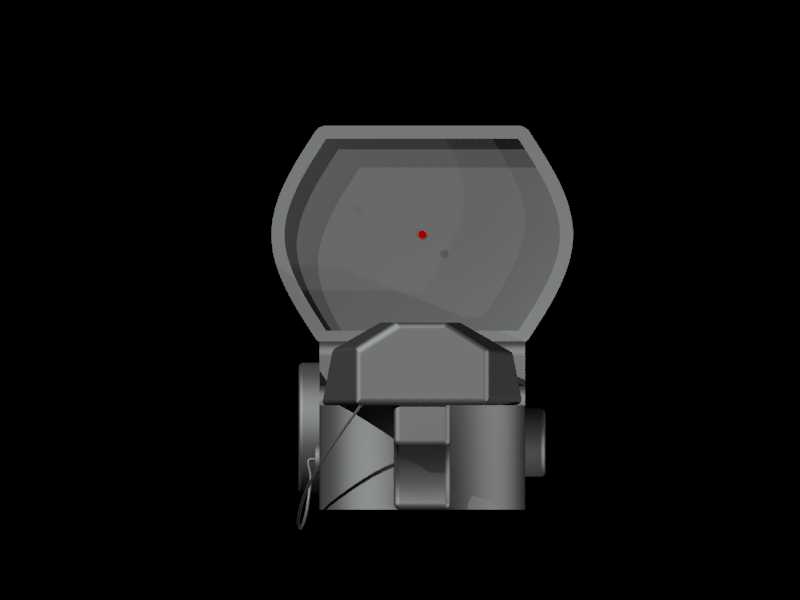

这款红点瞄准装置主要适配轻武器战术拓展场景，可安装在带有标准皮卡汀尼导轨的自动步枪、冲锋枪、霰弹枪等轻武器上，用于近距离快速瞄准射击，相比传统机械瞄具，射手可在保持双眼睁开的状态下完成瞄准动作，大幅提升近距离交火时的目标捕获速度，在室内CQB作战、野外近距离狩猎、竞技射击运动等场景中都有广泛应用。从结构设计来看，该装置采用无放大倍率的反射式光学原理，内部设置有发光分划板，通过分光镜片将红色瞄准光点投射到射手视野中，光点亮度可根据环境光线强度调节，在强光、弱光甚至夜间环境下都能清晰识别瞄准标记，不会出现分划过亮晃眼或者过暗看不清的问题。装置主体采用航空铝合金材质加工，外壳做了哑光阳极氧化处理，既保证整体结构强度，能承受轻武器射击时的连续后坐冲击，又能控制整体重量，避免过多增加武器前端负载影响据枪稳定性。安装基座部分设计有快拆锁紧结构，可快速在不同武器的导轨之间拆装转换，锁紧后无松动间隙，保证射击时的瞄准一致性，安装面与导轨配合的公差控制在0.1mm以内，避免重复装夹带来的瞄准点偏移。装置的俯仰和左右调节旋钮采用带档位的咔哒调节结构，每一档对应固定的瞄准点修正量，调节时手感清晰，无需额外工具即可完成弹道归零调整，调节旋钮外侧设置有防护盖，避免携行过程中误碰导致瞄准参数偏移。上翻式的防护镜片盖可在不使用时闭合，保护内部分光镜片不受沙尘、磕碰损伤，镜片盖翻开后可自动保持在固定位置，不会在射击过程中晃动遮挡视野。整体外形做了圆弧过渡处理，没有突出的尖锐棱角，避免在携行过程中勾挂装具，装置的整体高度控制在适配机械瞄具 co-witness 的尺寸范围内，安装后可与原枪机械瞄具共同使用，在红点装置出现故障时可快速切换到机械瞄具应急使用。内部电路采用低功耗设计，单颗纽扣电池可支持数百小时的连续使用，电池仓设置在装置侧面，更换电池时无需将瞄准具从导轨上拆下，也不会影响已经校准好的瞄准参数。装置的防水等级可满足日常野外使用需求，小雨环境下可正常工作，不会因为少量进水导致电路短路或者分划光点失效。
