PEAD管道连接用机械耦合连接结构

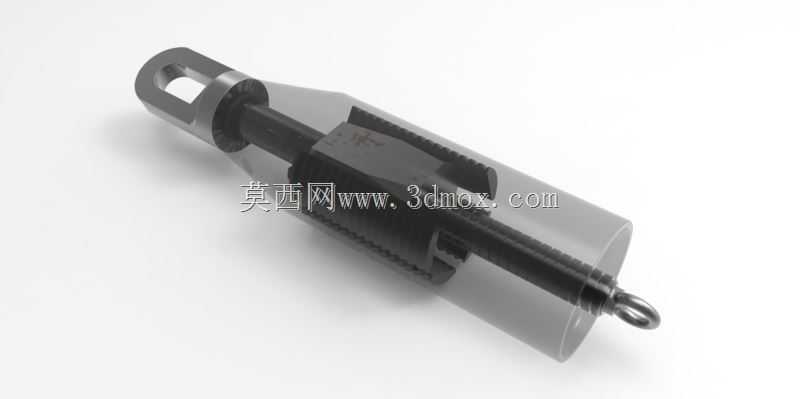

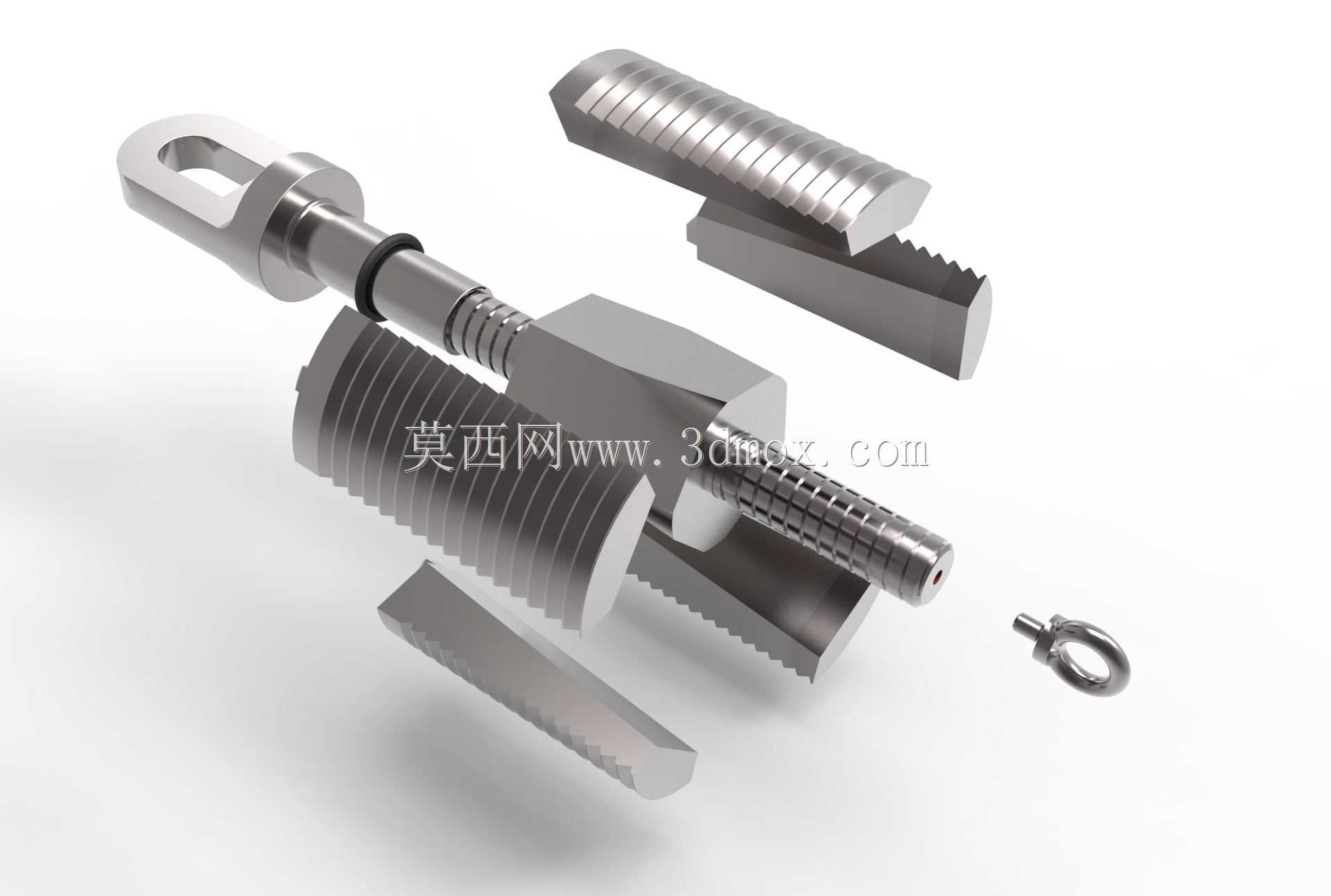

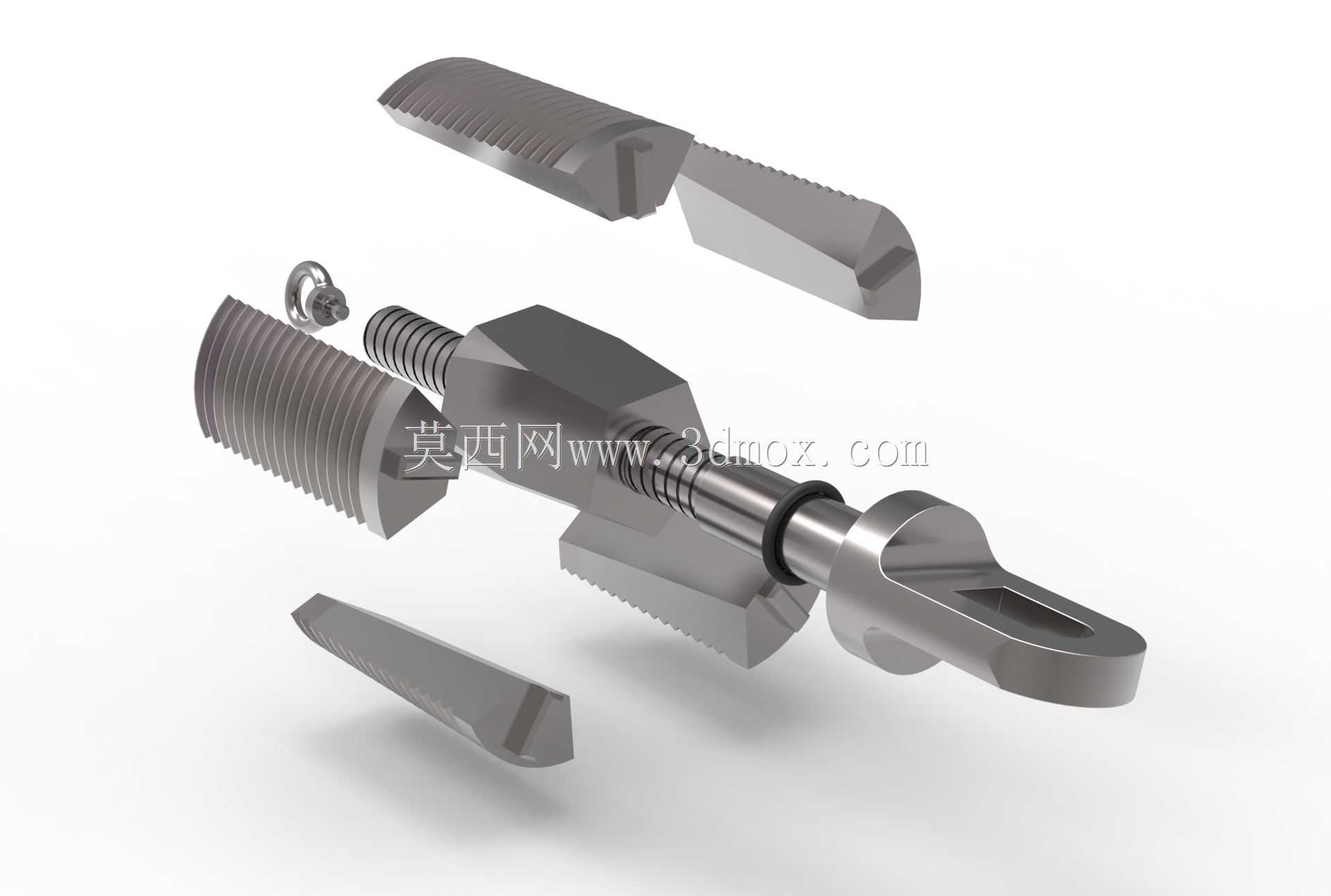

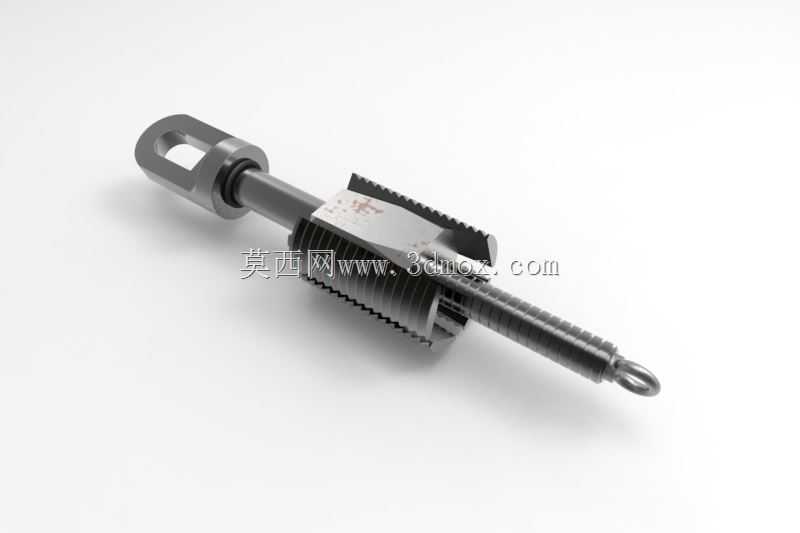

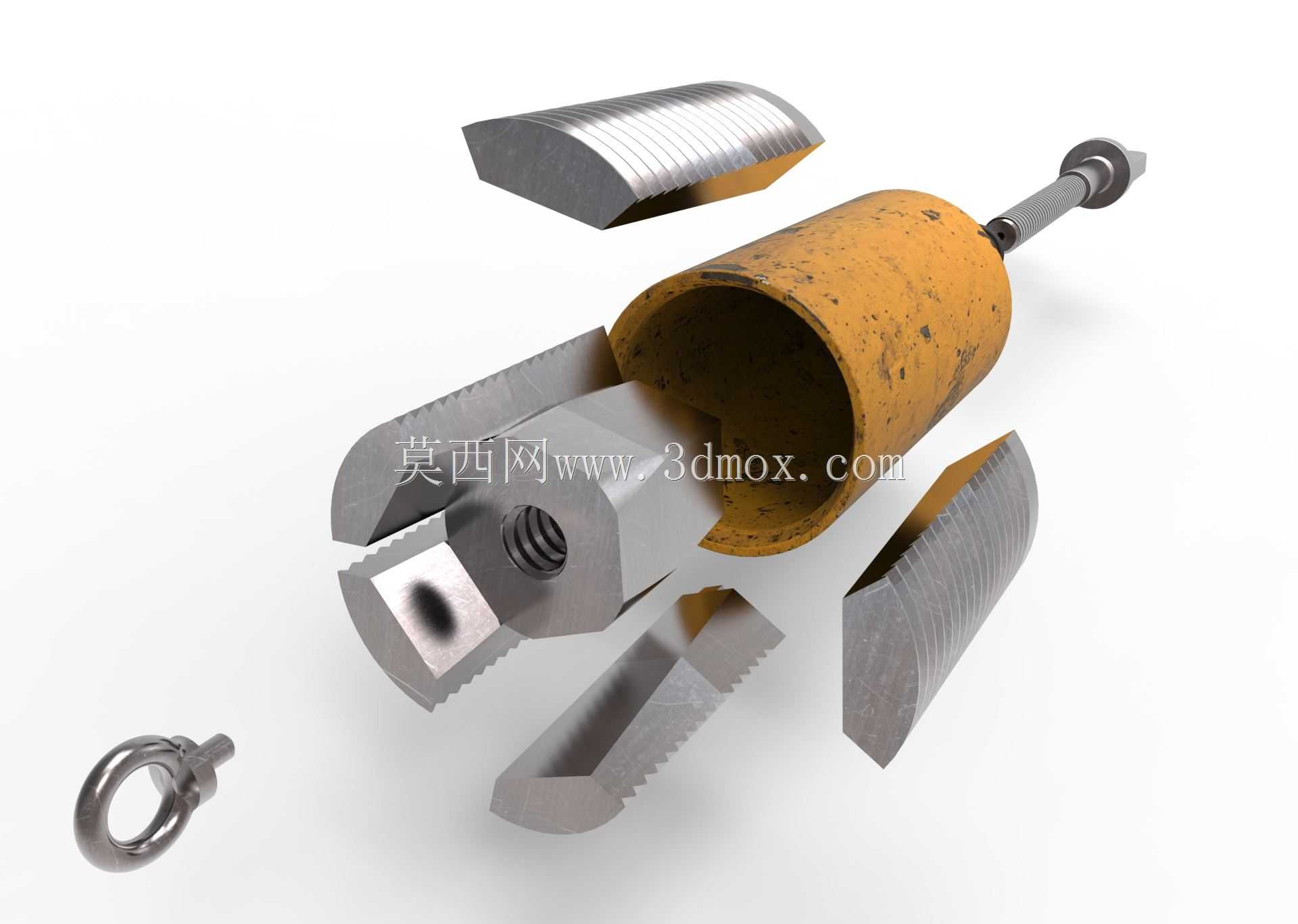

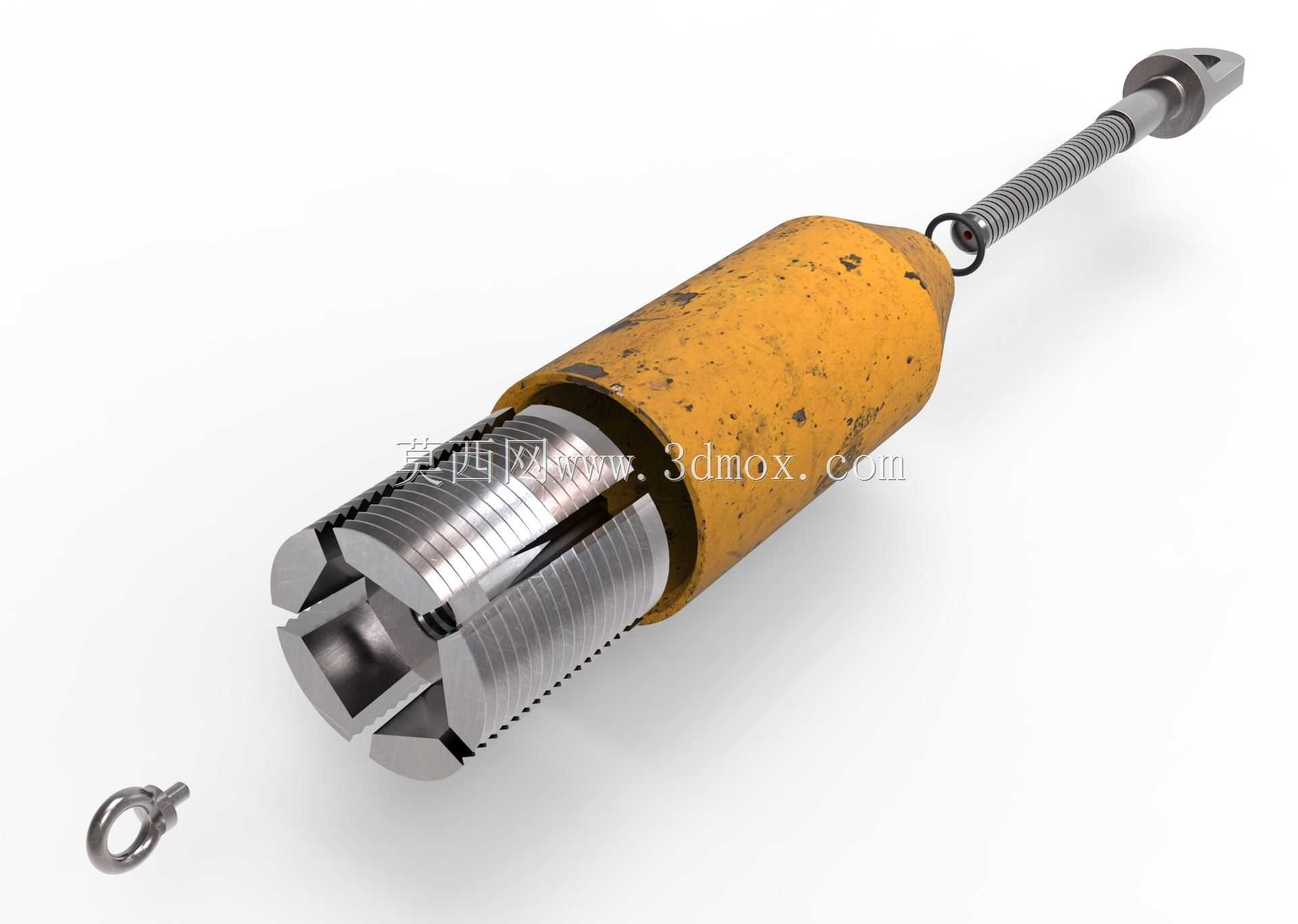

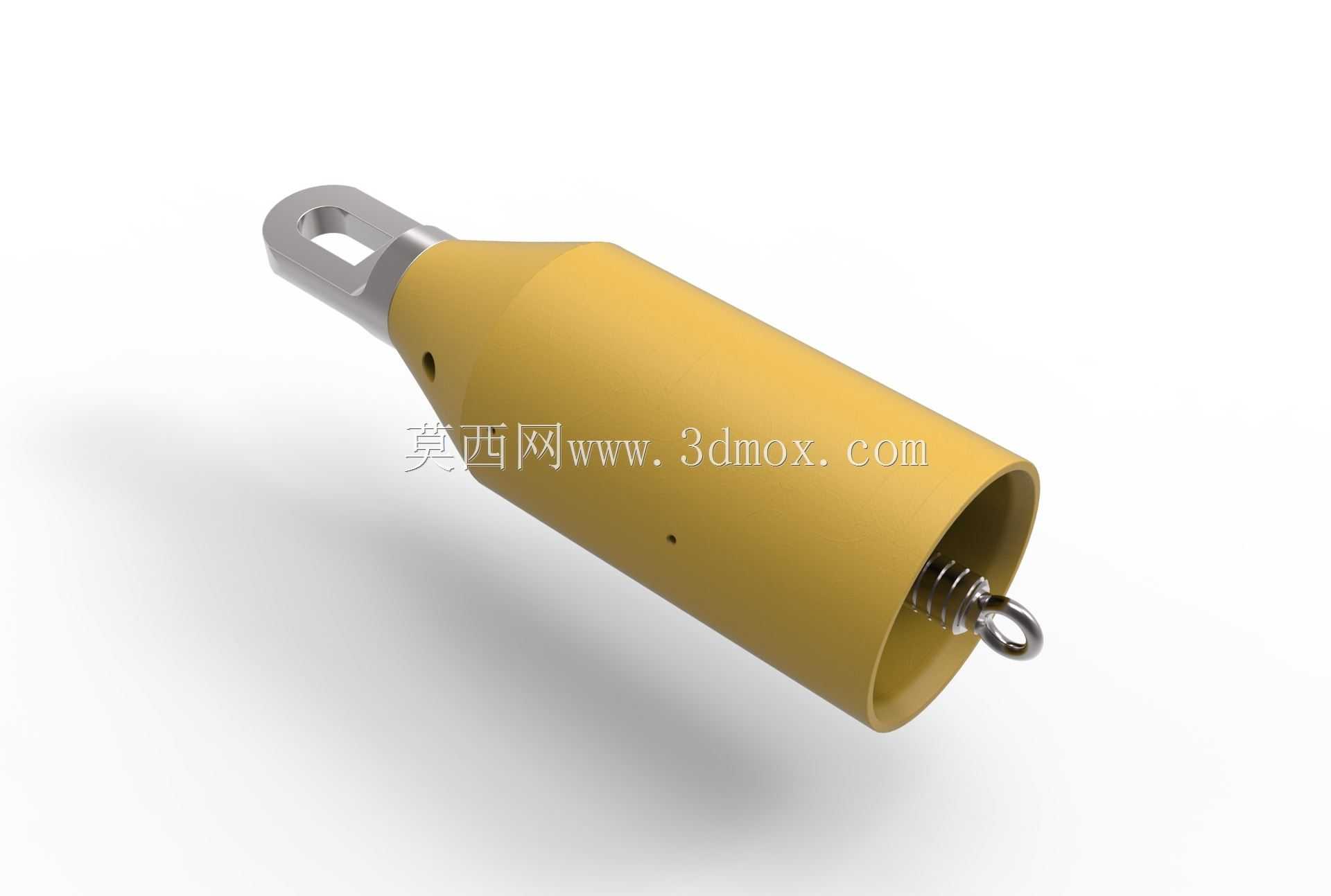

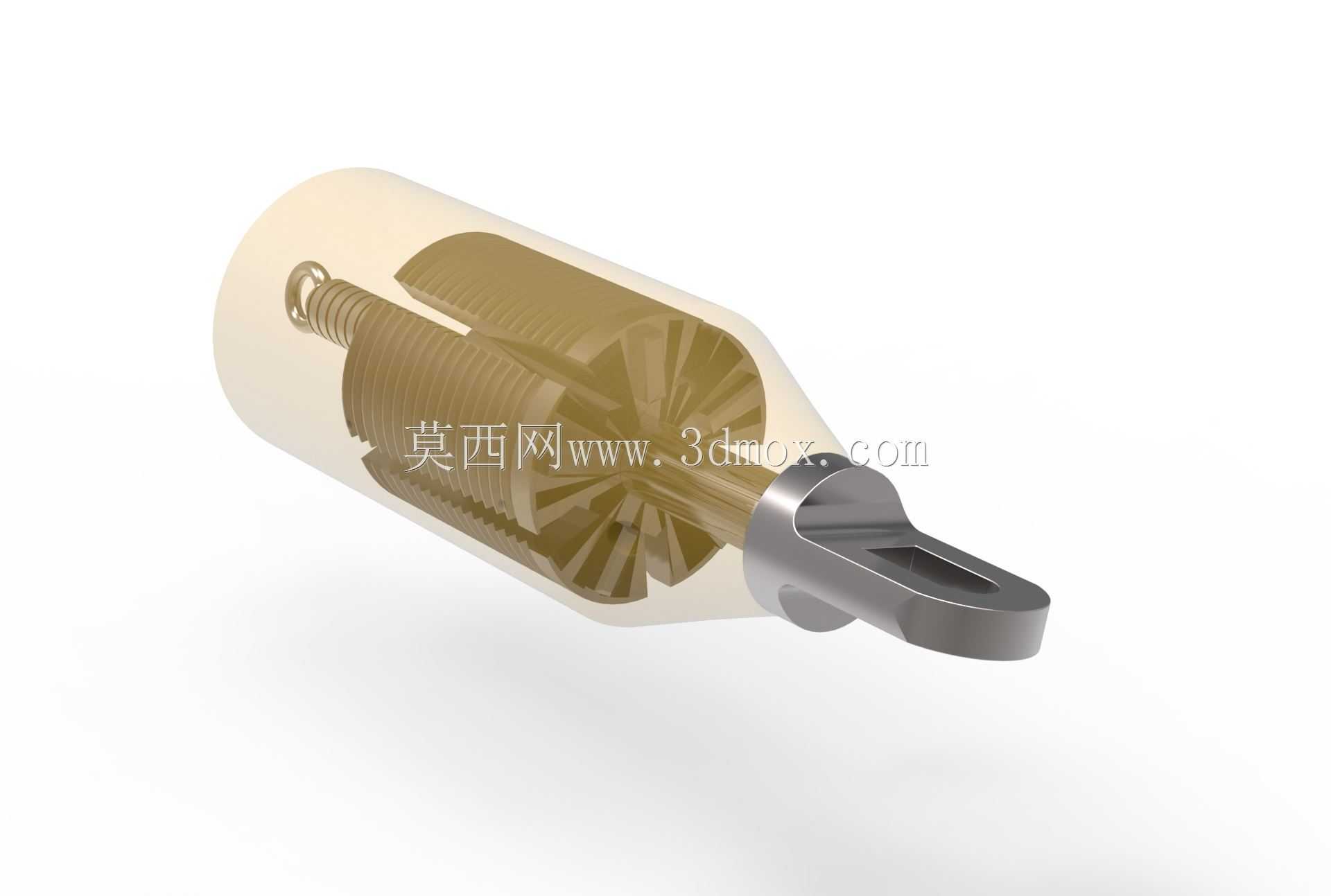

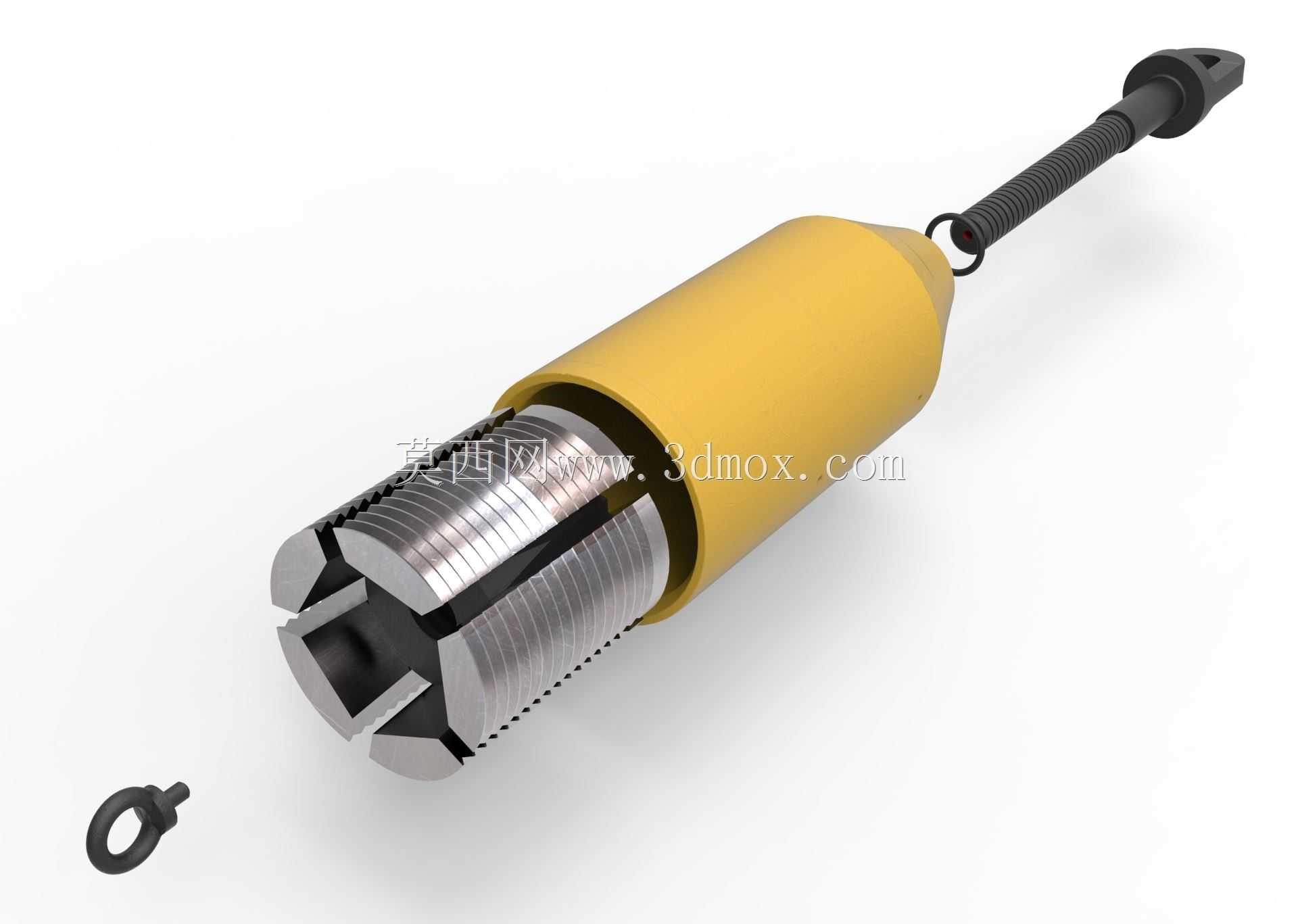

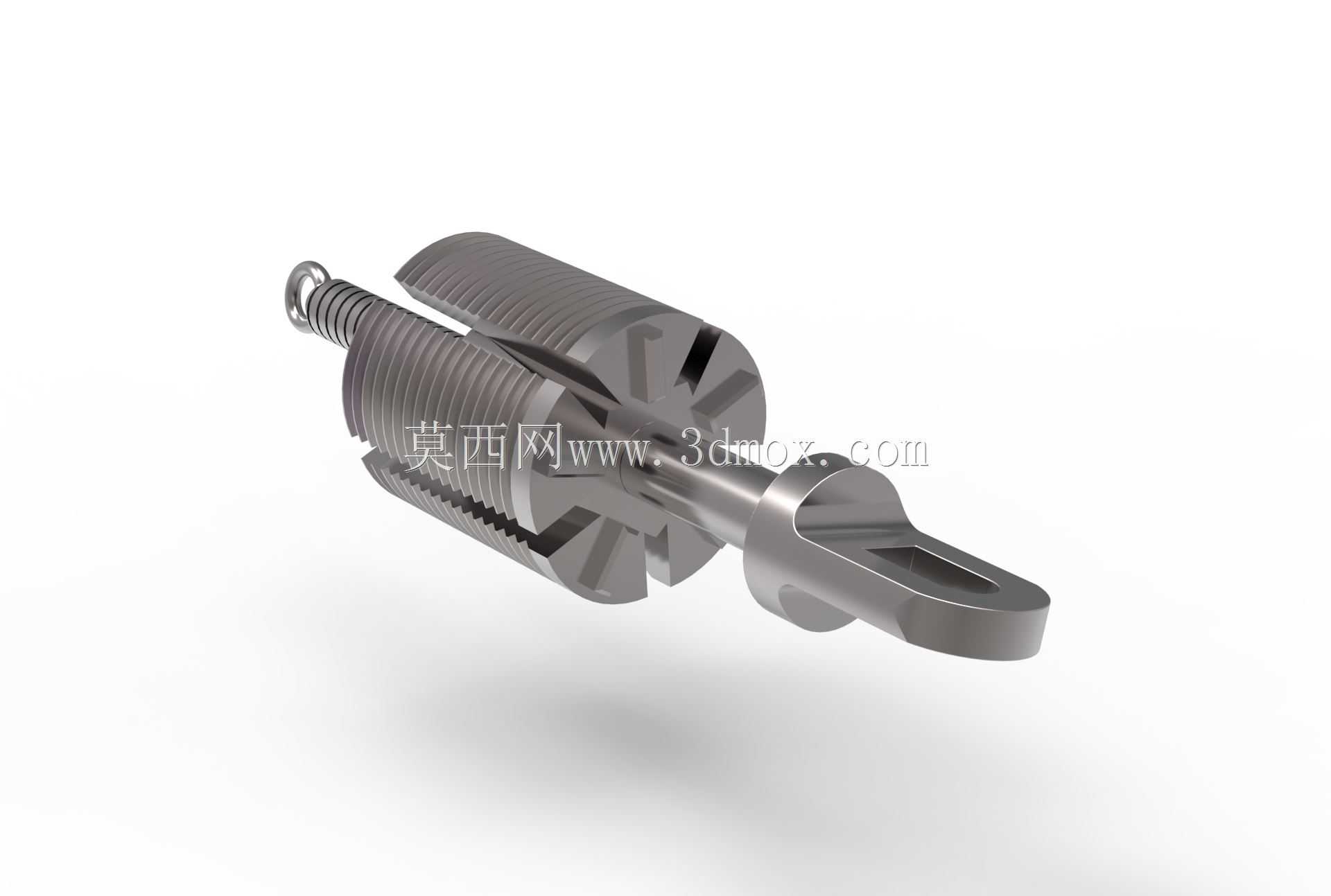

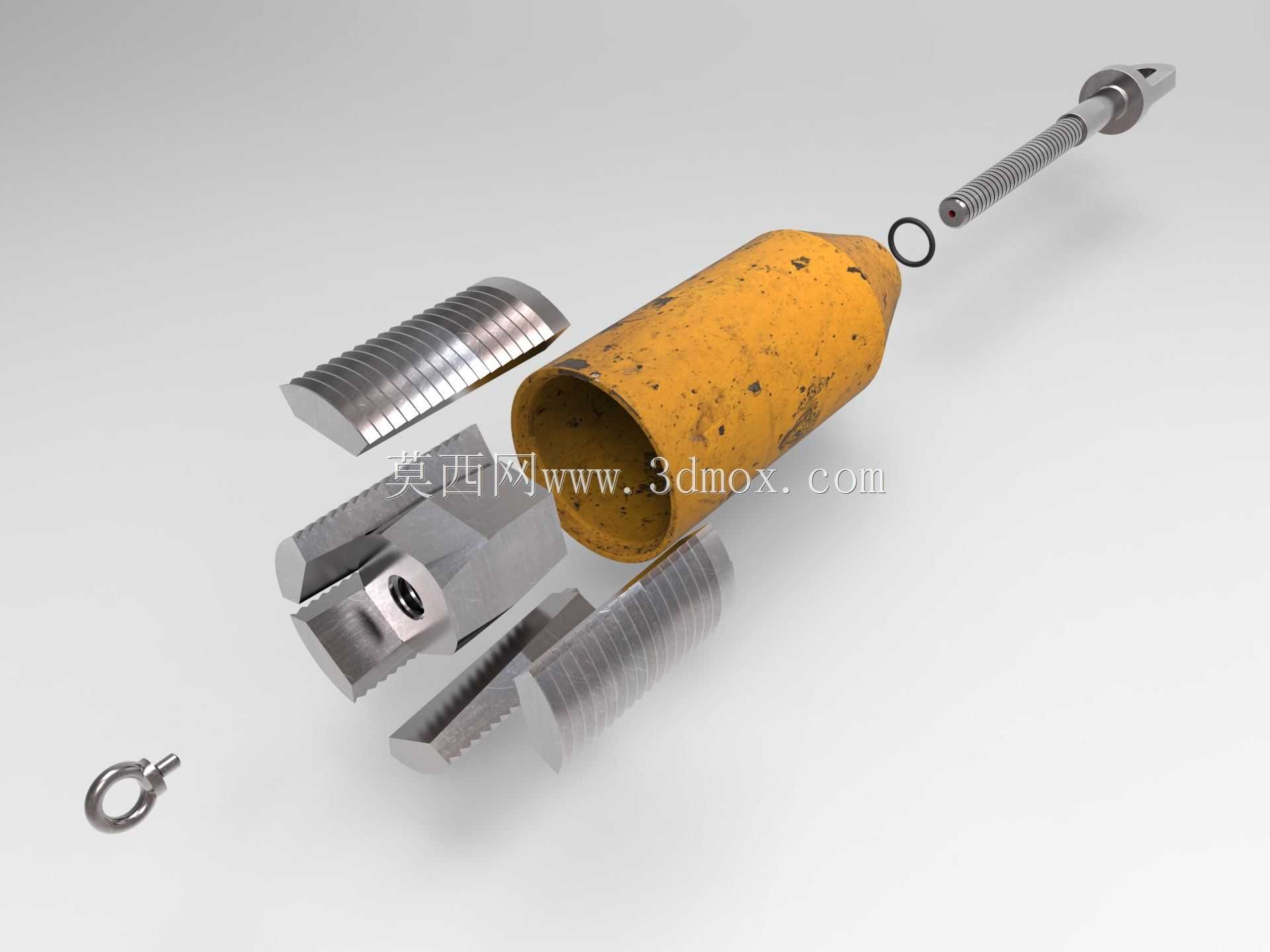

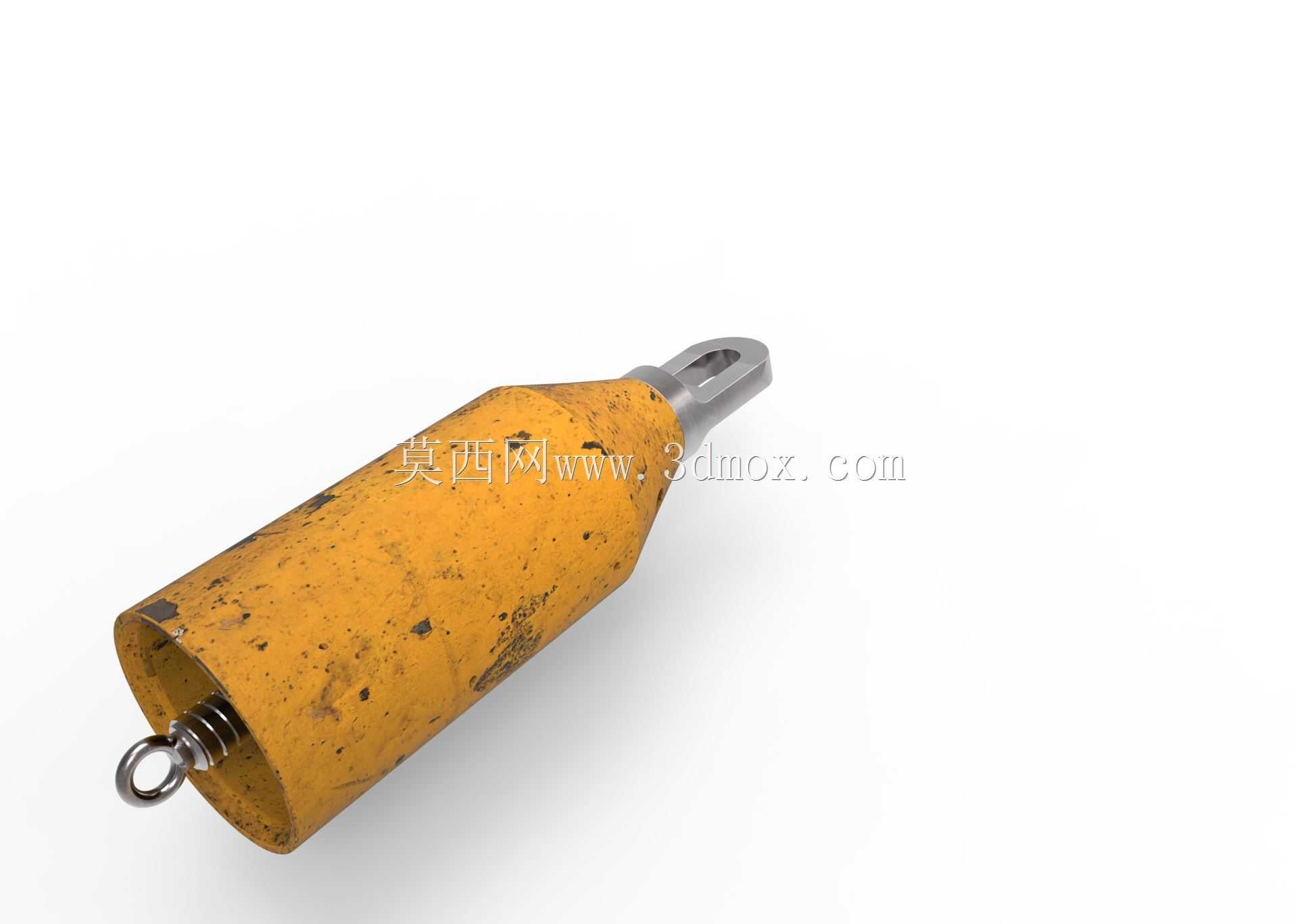

　　在市政给排水、化工流体输送、农田灌溉等涉及PEAD材质管路布设的场景中，管路的对接可靠性直接决定整套管网的运行寿命与漏损控制水平，传统热熔对接、电熔连接方式受现场作业空间、环境温度、操作人员技能水平影响较大，在狭小管井、高空布设、应急抢修等特殊作业场景下，热熔类连接工艺的施工效率与成型质量很难保持稳定，机械耦合式连接结构正是针对这类场景开发的管路对接方案。这款耦合结构整体采用同轴嵌套式布局，外部为透明可视化防护壳体，可直接观察内部锁紧组件的啮合状态，无需额外拆解即可完成安装后的初检工作，有效降低隐蔽工程的验收难度。内部核心锁紧单元采用多瓣式楔形卡爪结构，卡爪内侧加工有与PEAD管外壁环向纹路匹配的咬合齿，当管路插入耦合腔体后，

　　随着端部锁紧压盖的旋进，楔形斜面会推动多瓣卡爪同步向中心收拢，咬合齿会均匀嵌入PEAD管外壁的塑性层内，形成轴向抗拉脱的机械锁止力，避免管路在承压运行、温度形变产生轴向窜动时出现脱管问题。卡爪与压盖之间设置有蝶形弹簧组，可在管路因温度变化产生热胀冷缩时提供一定的轴向补偿余量，抵消管路线性形变带来的附加应力，避免长期应力集中导致的接口开裂。密封单元采用双道径向O型圈设计，分别布置在卡爪两侧的腔体内壁，当卡爪锁止到位后，O型圈会被挤压在耦合器内壁与PEAD管外壁之间，形成两道独立的静密封屏障，可耐受常规给排水、低压流体输送场景下的工作压力，密封结构无外露粘接面，不会因长期接触流体介质出现老化脱胶问题。

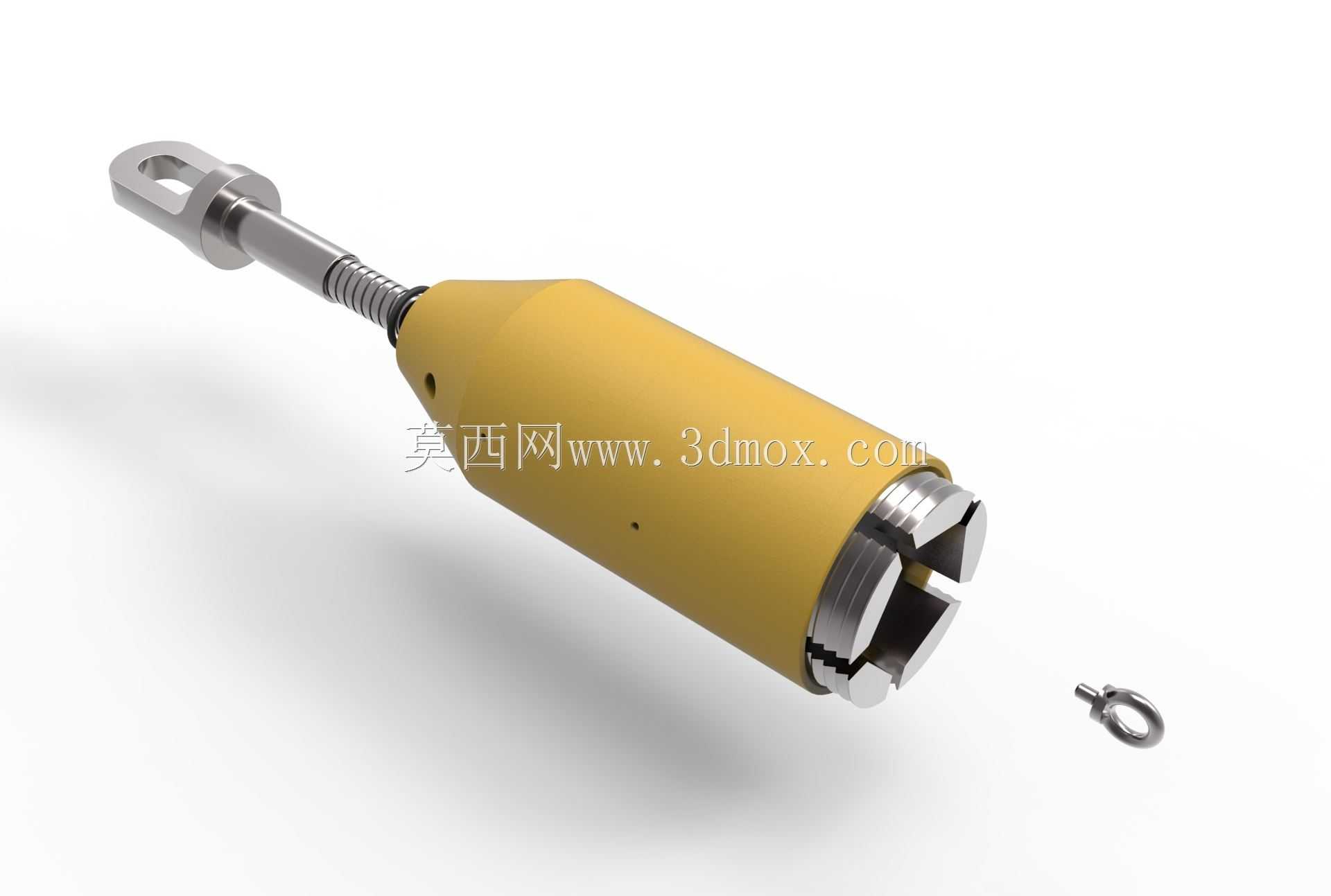

　　端部的连接吊耳采用一体化铣削成型结构，吊耳上加工有标准销孔，可直接与管路支架、防脱拉索进行连接，在长距离架空布设、高落差布设的管路系统中，可通过吊耳将接口处的轴向载荷传递至固定支架，避免管路自重全部作用在耦合结构上。设计过程中充分考虑了PEAD管材的材料特性，所有与管材直接接触的金属部件均做了圆角钝化处理，避免尖锐边角在安装或运行过程中划伤PEAD管外壁，造成应力开裂隐患；内部流道做了等径过渡处理，耦合器内部通径与所适配PEAD管的公称通径保持一致，不会在接口处形成通径突变，减少流体输送过程中的局部阻力损失，避免杂质在接口位置沉积造成管路堵塞。安装边界方面，这款耦合结构无需专用热熔设备，仅需常规扳手即可完成现场装配，

　　作业时仅需在管路端部预留两倍耦合器长度的操作空间，即可完成对接作业，尤其适合已建成管网的漏点抢修、老旧管路的局部更换作业，无需大面积开挖作业面即可完成接口更换。在实际选型过程中，需根据所连接PEAD管的实际外径公差调整卡爪的初始张开量，确保卡爪咬合深度控制在管材壁厚的1/3以内，避免咬合过深损伤管材本体结构，同时要保证管路插入耦合腔体的深度达到刻度线位置，确保两道密封圈均完全覆盖在管材外壁上，避免出现密封偏载问题。相较于传统的粘接、热熔连接方式，这种机械耦合结构可实现即时承压，安装完成后无需等待固化或冷却时间即可完成管路试压，大幅缩短现场施工周期，在应急抢修场景下可快速恢复管路通行，减少因管路停输造成的生产生活损失。结构内部没有易损易耗件，所有金属部件均做了防腐镀层处理，可适应埋地、潮湿、弱腐蚀等多种复杂布设环境，长期运行过程中无需定期拆解维护，仅需在例行巡检时通过外部透明壳体观察内部卡爪位置与密封状态即可。
