管道更换用机械断路阻断装置结构设计

　　在长距离流体输送管线的运维作业场景里，带压工况下的管道介质截断一直是现场施工的核心难点，常规的关阀断流操作往往需要关停上游泵站、排空整段管线介质，不仅作业周期长，还会造成大量介质损耗，甚至影响整条管线的连续运行，这类管道更换用机械断路装置，就是为解决不停输工况下的局部管段隔离需求开发的专用机械结构。从实际作业逻辑来看，这套装置不需要依赖管线原有阀门的截断功能，可直接在待更换管段的指定位置完成机械卡紧与介质阻断，为后续的管段切割、新管对接作业提供无介质的安全作业区间，尤其适用于市政给排水、化工流体输送、油气支线管线等无法长时间全线停输的运维场景，能大幅缩短管线改造的停输时长，降低作业过程中的介质泄漏风险。

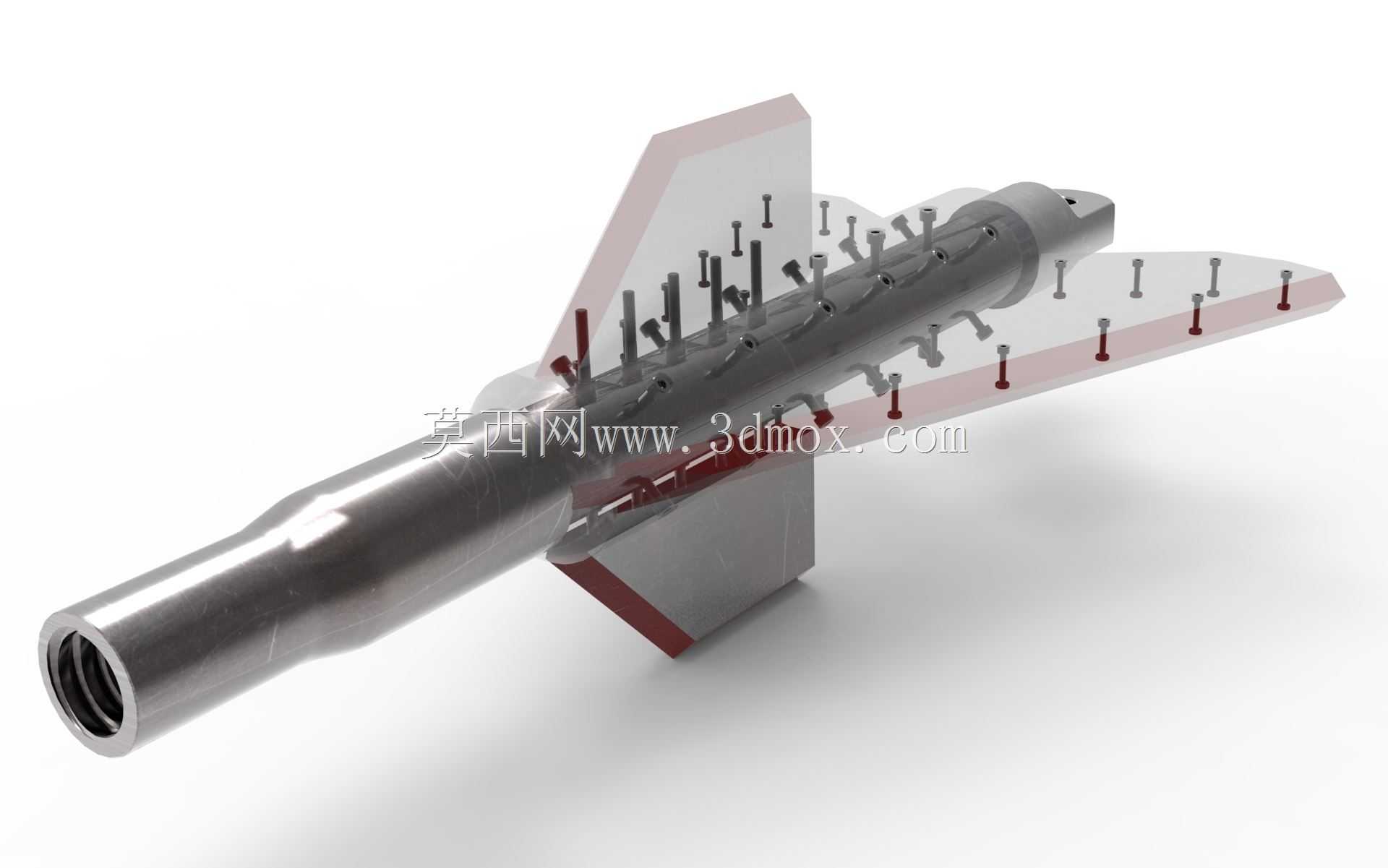

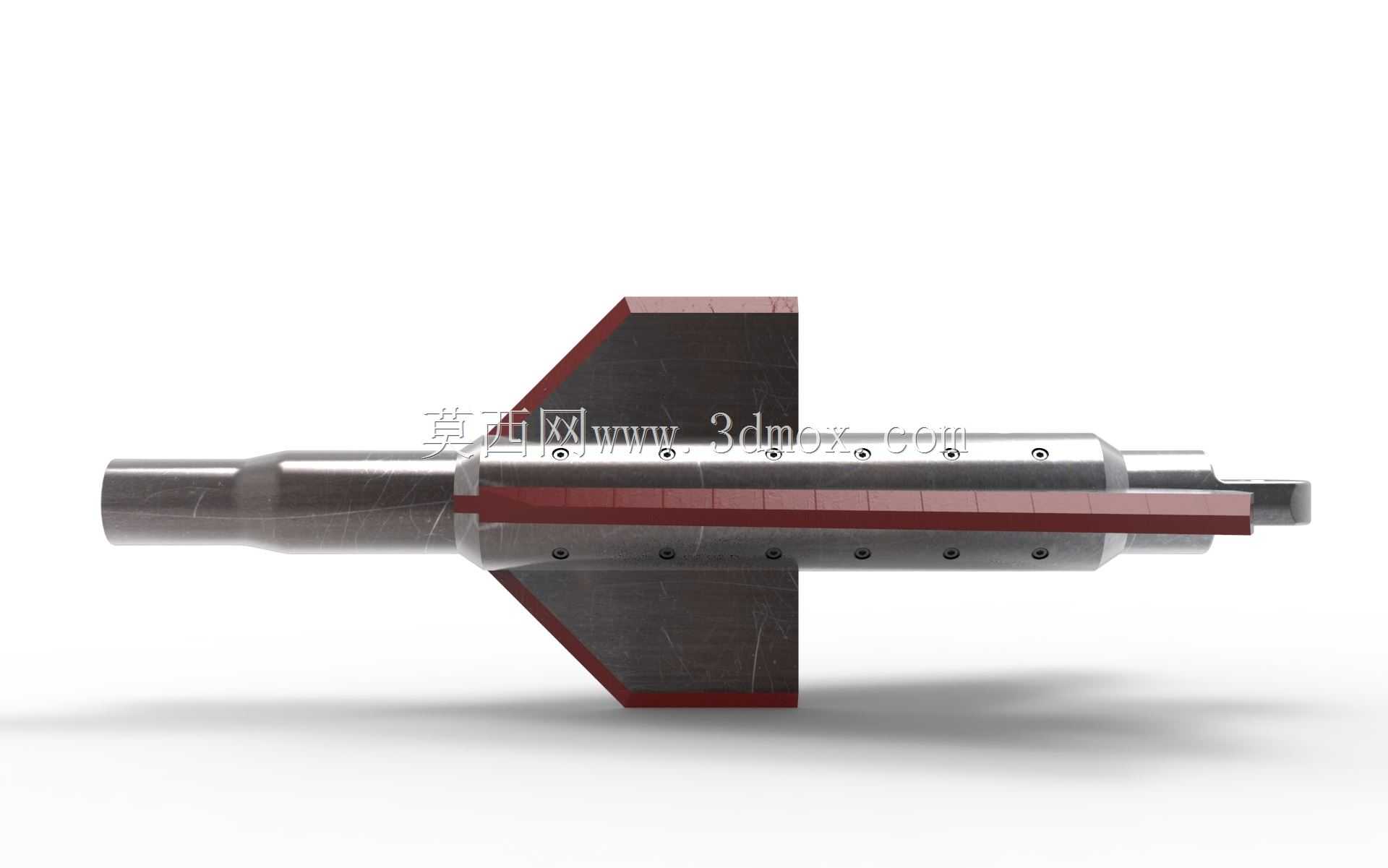

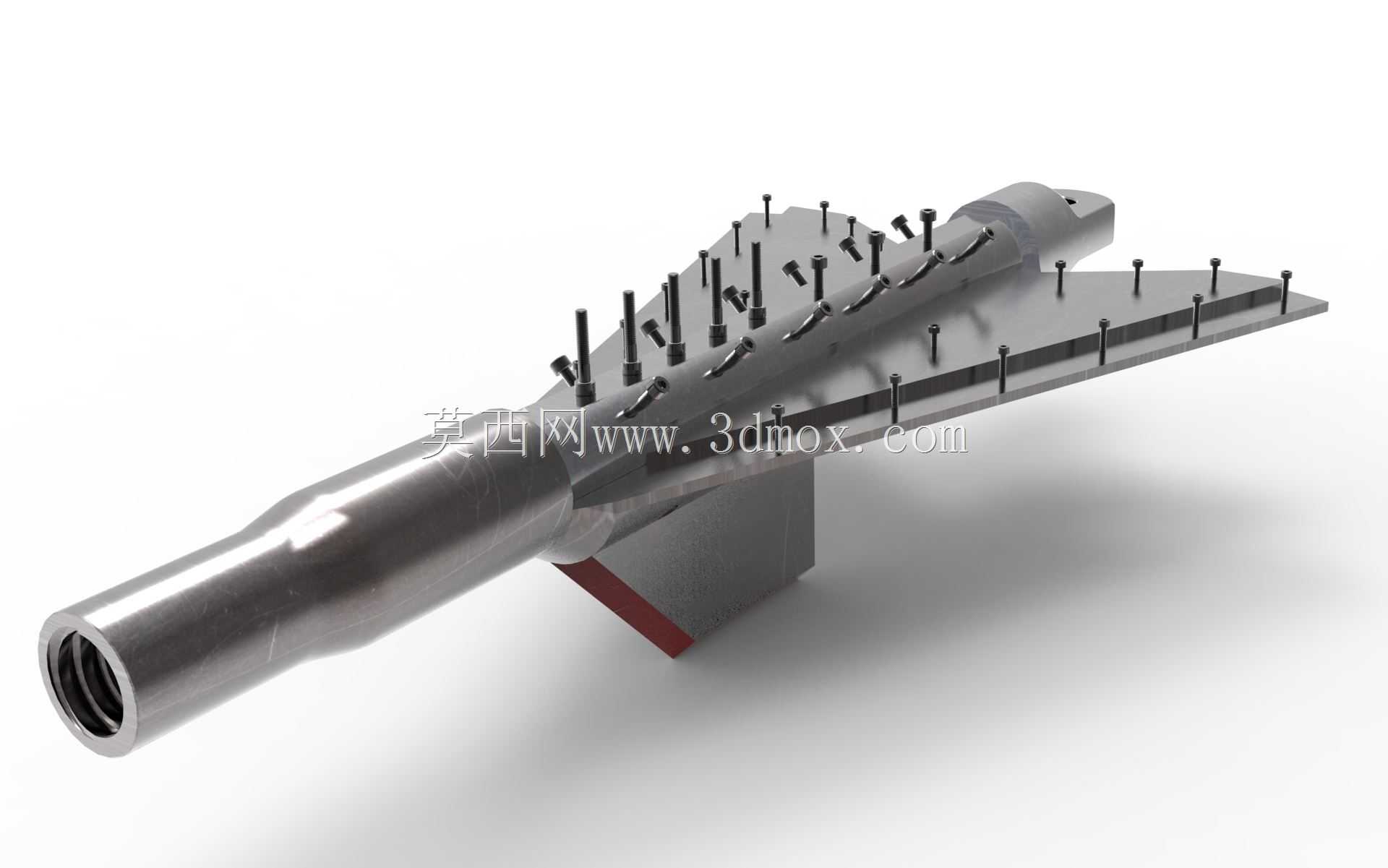

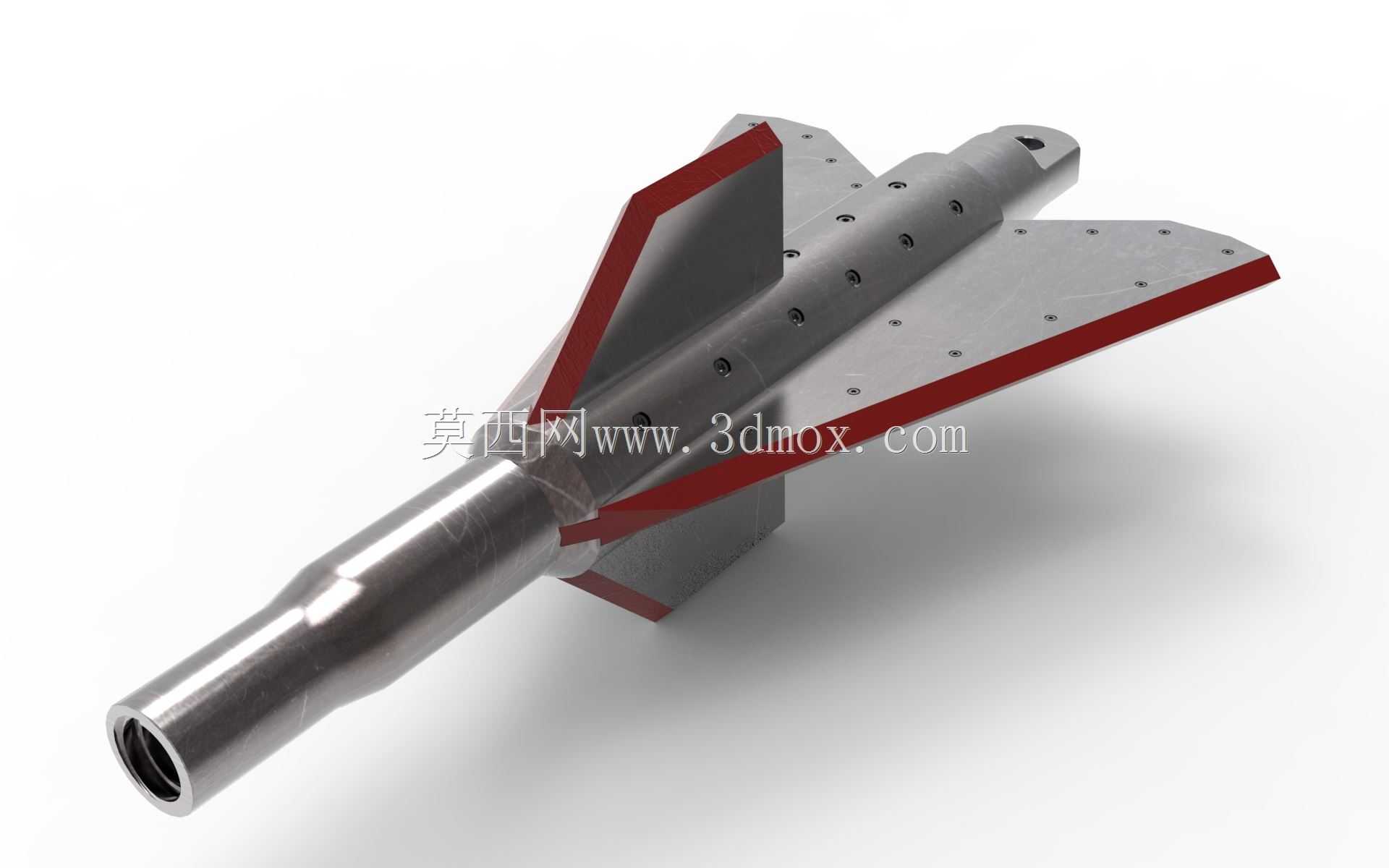

　　整套装置的核心功能围绕“卡紧定位-密封阻断-作业隔离”三个核心环节展开，主体的金属筒体采用一体化加工成型，内部通径与适配管道的外径做了公差匹配，筒体两端设置有环形密封槽，配套的弹性密封件可在卡紧机构施压后完全贴合管道外壁，阻断装置安装位置两侧的介质流通路径。筒体外侧径向布置的多组压紧组件，沿筒体周向均匀分布，每一组压紧件都可独立调节压紧行程，适配管道外壁存在的轻微椭圆度、表面锈蚀带来的尺寸偏差，保证周向各点的密封压力均匀，避免局部密封失效导致的介质渗漏。装置上延伸出的翼状定位结构，并非冗余设计，一方面是为现场安装时提供扭矩承载支点，方便施工人员通过工装将装置卡装到管道指定位置，另一方面翼板上预留的定位孔可与管道外部的固定支架连接，

　　抵消管道内压作用在装置上的轴向推力，避免阻断作业过程中装置发生轴向位移，影响密封效果。从设计思路层面拆解，这套结构没有采用复杂的液压或电动驱动结构，全部采用纯机械传动的压紧与密封逻辑，核心考量是管线运维现场往往不具备稳定的动力供给条件，纯机械结构可通过普通手动工具完成全部安装与锁紧操作，同时结构本身的故障点极少，在带压作业的高风险场景下，不会因为动力失效、密封件老化出现突发的介质泄漏。在密封结构的设计上，没有采用常规的平面密封形式，而是针对管道圆柱面的特征，选用了双唇口的环形密封结构，第一道密封负责阻隔管道内的大颗粒杂质，第二道密封实现介质的完全截断，两道密封之间还预留了测压接口，可在安装完成后检测密封腔的压力变化，确认阻断效果达标后再开展后续的管段切割作业。关于外形尺寸与安装边界，这套装置的轴向总长度控制在适配管径的1.5倍范围内，径向最大尺寸不超过管道外径的2.2倍，保证在管线周边空间狭窄的作业场景下，比如地下管廊、厂区架空管线等位置，不需要额外清理大范围的作业空间即可完成安装。装置的筒体两端与管道接触的位置做了圆弧过渡处理，没有尖锐的棱角，避免安装过程中刮伤管道外壁的防腐层，也防止密封件被管道表面的毛刺划伤。周向布置的压紧螺栓全部采用标准外六角结构，适配常规的开口扳手、套筒工具，不需要定制专用的安装工装，降低现场作业的工具准备成本。在实际作业的适配性上，这套装置可针对不同材质的管道调整压紧力参数，

　　针对金属管道可施加更大的轴向压紧力保证密封可靠性，针对PE、PVC等非金属管道，可通过调节压紧螺栓的扭矩控制密封面的比压，避免压力过大导致管道变形、密封失效。装置的主体金属部件全部采用耐腐蚀的合金结构钢加工，表面做了防锈处理，可适配输水、弱腐蚀性化工介质等不同管线的作业需求，作业完成后可快速拆卸，重复用于其他同管径管段的断路作业，不需要做破坏性的结构拆除。从结构建模的细节来看，筒体内部的流道在阻断状态下是完全封闭的，当完成管段更换作业后，可通过松开周向的压紧组件，快速解除装置的密封与卡紧状态，将装置从管道上移除，不会在管线上残留额外的结构部件，也不会影响管线后续的通流能力。翼状定位结构与主体筒体之间采用焊接连接，焊缝位置做了应力消除处理，承受安装扭矩与轴向推力时不会出现焊缝开裂的问题，每一组压紧组件的端部都做了圆弧化的压头设计，压头与管道接触的位置镶嵌有防滑垫片，既可以增加与管道外壁的摩擦力，防止装置周向转动，也可以避免压头直接压伤管道表面。在安装边界的校核上，设计时已经考虑了管道存在的一定角度偏斜，装置的密封件可适应管道轴线±3°以内的角度偏差，在管线存在轻微变形的场景下依然可以实现可靠密封，不需要提前对管道做校直处理，进一步压缩现场作业的准备时间。
