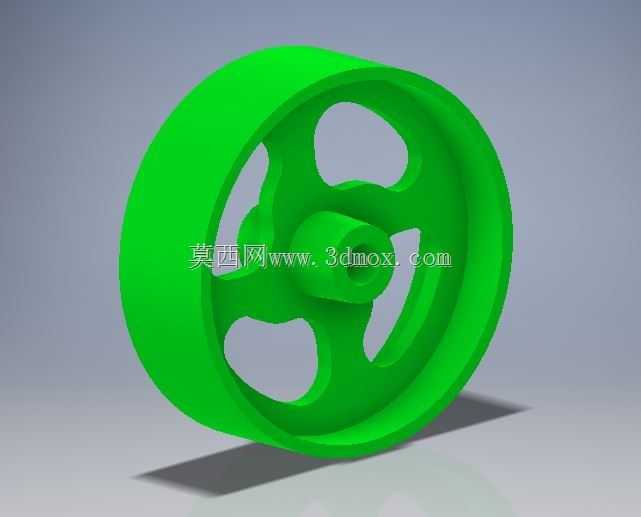

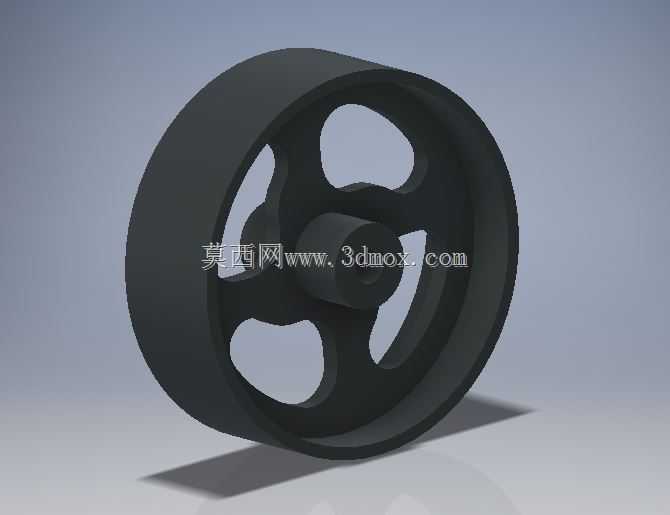

150mm四辐铸铁行走轮结构设计

　　这款150mm规格的四辐铸铁轮，最初是为传统畜力拉犁配套设计的行走部件，在实际农机应用场景中，除了适配老式牛拉犁的行走支撑需求外，也可通用于各类小型DIY行走设备、简易农用机具、短途转运小推车的行走端，适配场景覆盖丘陵山地小块耕地作业、庭院小型机具改装、工坊自制移动设备等多个非标准化机械应用场景。从实际使用需求出发，这类轮体需要同时兼顾承重能力、转动灵活性与复杂地形通过性，铸铁材质本身的耐磨特性与减震阻尼，刚好适配田间碎石、硬土、浅草等非铺装路面的长期行走需求，相比冲压钢板轮，铸铁轮在磕碰硬物时不易出现变形凹陷，长期使用的轮缘圆度保持性更好，不会因为局部变形出现行走卡滞、跳动的问题。

　　设计层面采用四辐式支撑结构，而非传统的实心轮或者多辐条结构，核心是在保证轮体整体结构强度的前提下，尽可能降低轮体自身重量，减少行走过程中的转动惯量，无论是畜力牵引还是人力推动，都能降低牵引端的出力负担。四个辐条采用圆弧过渡的变截面设计，与中心轮毂、外缘轮辋的连接位置都做了大圆角应力释放处理，避免铸铁件在受冲击载荷时出现应力集中导致的开裂问题，轮辋部分采用等厚度宽边设计，接触地面的宽度经过匹配计算，在松软耕地行走时不会因为压强过大出现过度下陷的问题，同时轮辋内圈预留了标准轴承安装位，可适配常规深沟球轴承的压装，配合固定轮轴即可实现顺畅转动，不需要额外定制非标轴件，降低了配套改装的零件采购成本。

　　从安装边界尺寸来看，轮体的公称直径为150mm，轮辋宽度、中心轮毂的轴向长度、轴孔直径都按照小型行走轮的通用配套尺寸设计，轮毂两端的轴肩位置预留了标准卡簧槽，安装轴承后可通过轴用卡簧实现轴向定位，不需要额外加工定位台阶，适配的轮轴直径范围覆盖常用的小型机具轴径规格，不管是改装现有小推车，还是自制小型农机具，都不需要对轮体进行二次加工即可直接装配使用。辐条之间的四个镂空区域，除了减重作用外，在田间行走时还可以减少粘土附着，轮体转动过程中镂空处的泥土可以自行脱落，避免轮体被粘土包裹导致直径变大、转动阻力升高的问题，这也是针对农用场景专门做的结构优化，相比三辐结构，四辐结构的镂空区域尺寸更适中，不会因为镂空过大导致辐条强度不足，也不会因为镂空过小影响脱泥效果。

　　实际选型使用时需要注意，这类铸铁轮的额定静载荷按照小型农用机具的常规承重设计，适配单轮承重在百公斤级的行走场景，不适合重载转运设备使用，轮体的工作转速适配低速行走场景，不适合高速转动的传动端使用。在三维建模过程中，轮体的所有铸造拔模角度都按照砂型铸造的工艺要求做了预留，辐条与轮辋、轮毂的连接位置的铸造圆角也符合铸铁件的工艺规范，模型的结构完全可直接用于铸造工艺开模，不需要额外做工艺性修改，对于需要自制小型行走设备的结构设计者来说，可以直接调取模型匹配整体机架的安装空间，核对轮体转动时与机架、护板等周边部件的干涉间隙，缩短非标设备的设计周期。另外这类轮体的结构也可作为其他同规格行走轮的设计参考，通过调整辐条厚度、轮辋宽度即可适配不同的承重需求，不需要重新搭建轮体的基础曲面结构，能有效提升同系列轮体的设计效率。
