直列六缸分段缸体动力总成结构展示

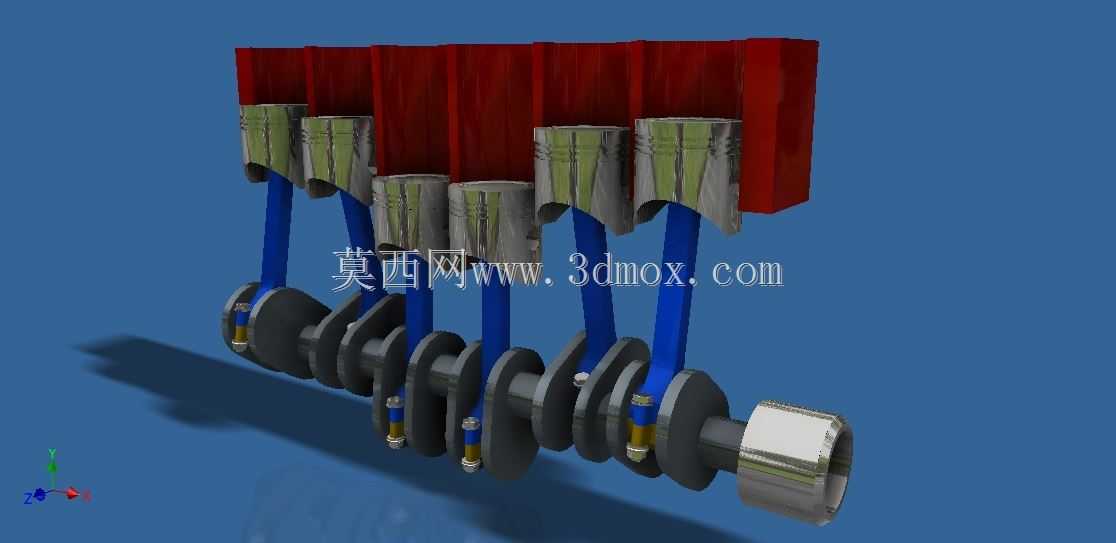

　　这套直列六缸动力结构的三维数模，完整还原了分段式缸体搭配曲柄连杆机构的装配关系，在商用车动力总成、固定式发电机组、工程机械动力单元的前期方案选型阶段，这类结构的数模可直接用于运动干涉校验、周边附件安装边界确认，省去从零开始搭建曲柄连杆机构的重复建模工作量。从实际工程应用场景来看，分段式缸体的设计思路，主要针对大排量直列六缸机型的铸造工艺优化——传统整体式长缸体在铸造过程中，因长度方向尺寸过大，冷却阶段极易出现缸筒壁厚不均、曲轴箱加强筋位置缩松的缺陷，将缸体沿缸列方向拆分为独立分段块后，单个铸件的尺寸公差更容易控制，后续机加工环节的夹具适配难度也大幅降低，同时在售后维修场景中，单个缸段出现磨损或裂纹时，无需更换整个缸体总成，

　　可单独替换故障分段，大幅降低全生命周期的维护成本。数模中完整呈现了活塞、连杆、曲轴、紧固件与分段缸体的装配逻辑，活塞部分采用了典型的汽油机铝活塞结构，裙部预留了膨胀量控制的型线特征，活塞销孔与连杆小头的配合位置，明确标注了衬套压装的边界尺寸，在建模过程中，活塞环槽的宽度、岸部高度都严格参照量产机型的设计规范，可直接用于后续的热负荷仿真分析参考。连杆部分采用了胀断式连杆的结构特征，杆身截面为工字型设计，在保证纵向抗弯强度的前提下，尽可能降低往复运动部件的质量，减少曲轴高速旋转时的不平衡惯性力，连杆大头与曲轴曲柄销的配合面，拆分面的锯齿定位结构在数模中做了完整还原，这部分细节在做装配仿真时，可直接用于校验连杆螺栓的拧紧空间是否充足，

　　避免实际装配时出现套筒与曲柄臂干涉的问题。曲轴部分为全支撑结构，六个曲柄销对应六个连杆轴颈，每个曲柄臂上都集成了平衡重结构，平衡重的外形轮廓经过了运动包络校验，在曲轴旋转全过程中，平衡重不会与缸体曲轴箱内壁、连杆大头发生碰撞，曲轴的主轴颈直径、曲柄销直径的比例关系，参照了成熟直列六缸机型的设计参数，前端的皮带轮安装位、后端的飞轮连接法兰都预留了标准安装接口，可直接对接前端轮系、离合器总成的配套数模做整机装配。分段缸体的每个分段块对应一个气缸单元，缸筒周围设计了贯通的冷却水套通道，分段块之间的结合面预留了密封胶圈的安装槽，装配时通过长螺栓沿缸列方向将所有分段块串联锁紧，结合面的密封压力可通过螺栓预紧力精确控制，避免冷却水、

　　机油在结合位置出现渗漏。从安装边界来看，整套动力总成的长度方向尺寸控制在适配后驱商用车发动机舱的范围内，缸体两侧的发动机悬置安装凸台位置，参照了主流六缸机型的悬置布置坐标，可直接匹配现有车型的悬置支架做适配验证，油底壳安装面位于缸体下平面，预留了标准的密封胶条安装槽，机油泵、机油滤清器的安装接口在缸体侧面做了特征预留，可直接对接润滑系统的配套部件。在做运动仿真时，这套数模可直观展示六缸机的做功顺序对应的活塞运动相位，相邻气缸的活塞运动相位差为120度，曲轴旋转两圈完成一个完整的做功循环，分段缸体的结构不会对曲柄连杆机构的运动轨迹产生任何干涉，每个分段块的缸筒中心与对应曲轴曲柄销的中心同轴度公差，在数模装配约束中做了严格限定，可直接用于后续的动力学仿真分析，验证不同转速下的活塞侧压力、曲轴轴颈载荷分布情况。对于刚接触动力总成设计的结构工程师而言，这套数模可帮助理解直列六缸机的曲柄相位布置逻辑、分段缸体的密封设计思路、往复运动部件的质量匹配原则，在做新机型方案设计时，可直接复用其中成熟的结构特征，减少方案阶段的试错成本。
