埃菲尔铁塔金属桁架结构三维设计模型

项目分类:通用机械零部件 发布时间:2021-11-21 ID:402520
  • 埃菲尔铁塔金属桁架结构三维设计模型
  • 埃菲尔铁塔金属桁架结构三维设计模型
  • 埃菲尔铁塔金属桁架结构三维设计模型
  • 埃菲尔铁塔金属桁架结构三维设计模型
  • 埃菲尔铁塔金属桁架结构三维设计模型
  • 埃菲尔铁塔金属桁架结构三维设计模型
  • 埃菲尔铁塔金属桁架结构三维设计模型
  • 埃菲尔铁塔金属桁架结构三维设计模型

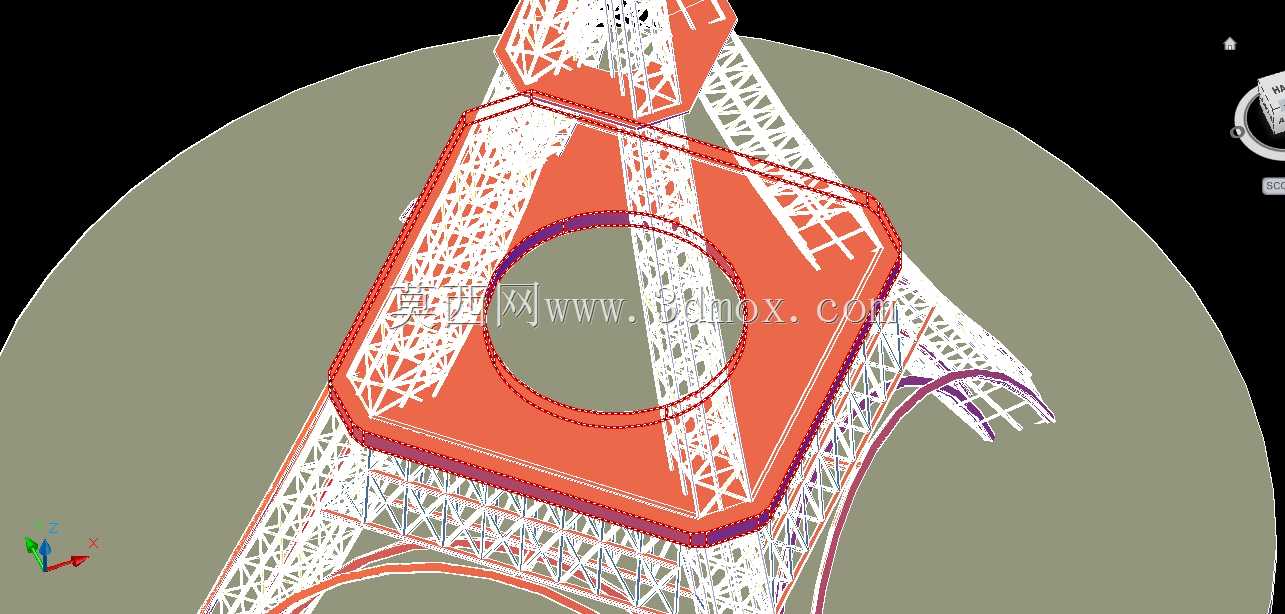

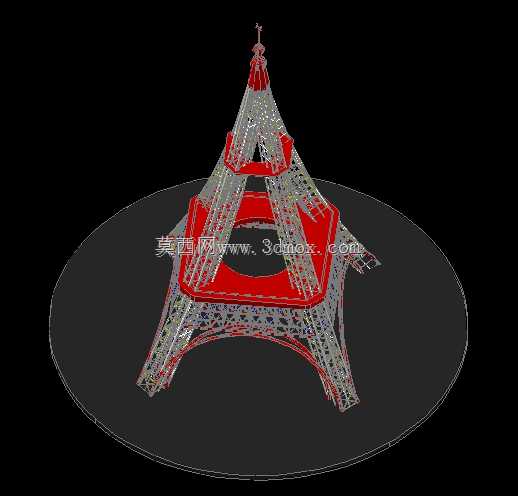

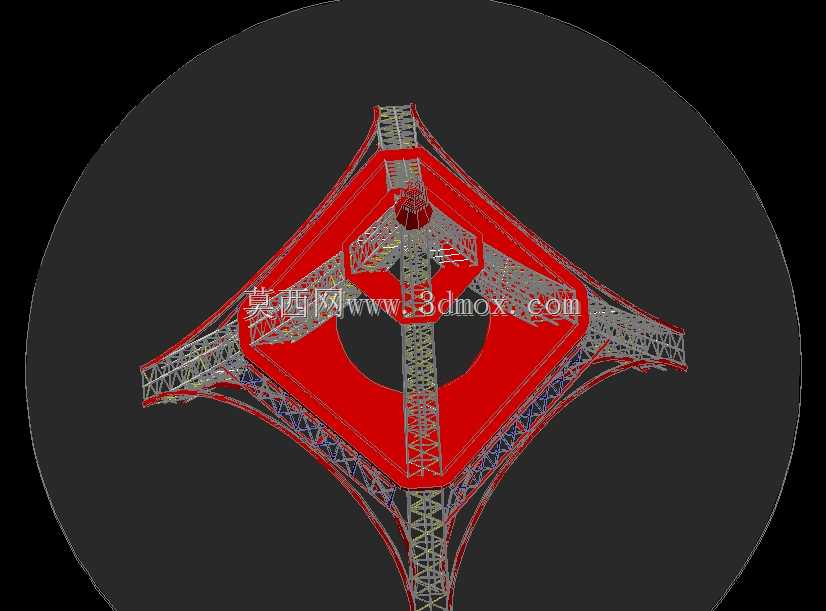

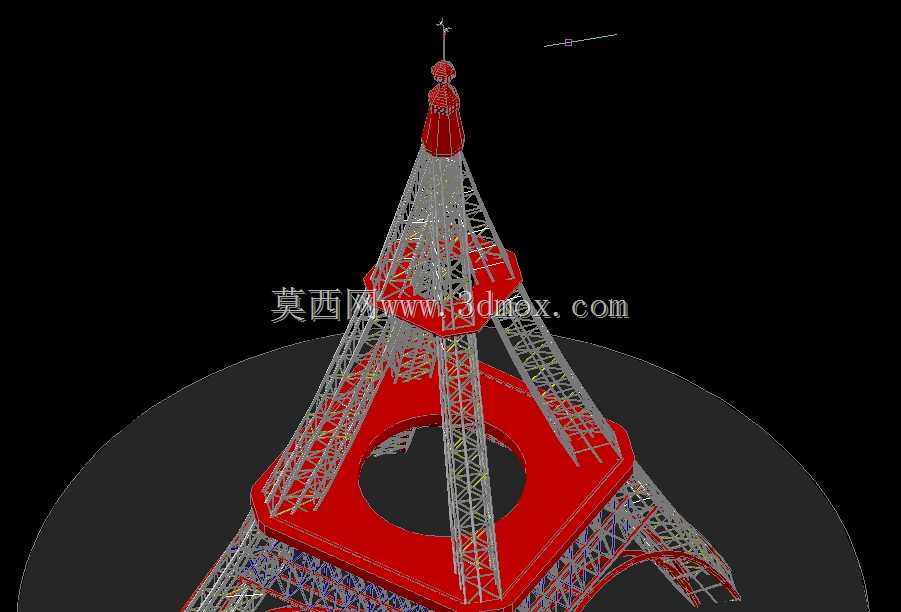

  该模型还原了埃菲尔铁塔的经典桁架式金属结构,从工程视角拆解了这类高耸镂空钢结构的受力逻辑与构造细节,可作为高耸钢结构设计、桁架受力分析、建筑结构教学的具象参考载体。在实际工程领域,这类空间桁架结构的设计逻辑广泛应用于广播电视塔、输电铁塔、大跨度场馆支撑结构、高耸观光塔的设计中,其核心优势在于用相对轻量化的杆件组合实现极高的结构刚度与抗风、抗震性能,相比实心筒体结构能大幅降低材料用量与基础承载负荷。模型完整复现了铁塔从底部到顶部的截面渐变逻辑:底部为大跨度方形外扩支座,通过四组倾斜的主桁架腿向地面传递竖向荷载与水平风荷载,底部平台设置环形镂空受力面,既作为结构受力的横向加强层,也可模拟实际铁塔中平台的承载边界;

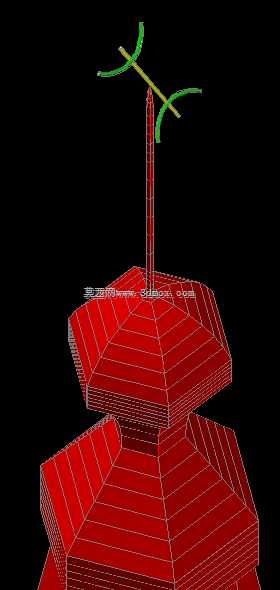

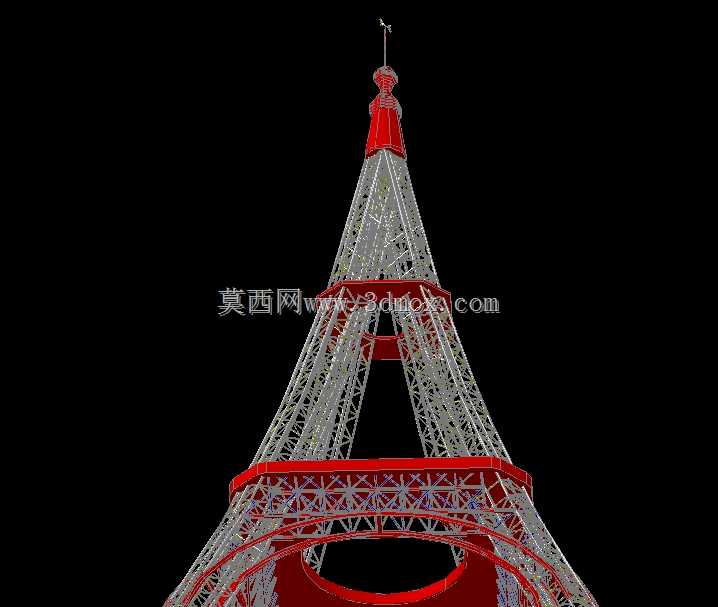

  中部结构随高度提升逐步收窄,主弦杆与腹杆的排布密度随受力变化调整,越靠近上部,腹杆的交叉角度与杆件间距越小,匹配高耸结构上部风荷载作用下的弯矩分布规律,避免局部杆件失稳;顶部收窄为尖锥状结构,设置顶端附属构件安装位,还原实际铁塔顶端天线、航标灯等附属设施的安装接口边界。设计过程中遵循了空间桁架的受力传递原则:所有竖向荷载通过主弦杆逐层向下传递至底部四个支座点,水平方向的风荷载、地震作用通过交叉腹杆形成的空间桁架体系分解为杆件的轴力,避免局部杆件承受过大弯矩,这一设计思路和工业领域中输电铁塔、通讯基站塔的设计逻辑完全一致,可帮助结构设计从业者直观理解高耸桁架结构的荷载传递路径。模型中所有杆件的连接节点都做了符合工程实际的简化处理,

  既保留了节点处的杆件交汇逻辑,也避免了过度冗余的细节影响整体结构的受力分析效率,底部支座的安装面预留了模拟地脚螺栓连接的边界位置,可直接导入有限元分析软件做简化的受力仿真,验证不同荷载工况下的杆件应力分布与结构变形量。从外形尺寸与安装边界来看,模型严格遵循原塔的截面收窄比例,底部支座的外扩尺寸、各层平台的相对高度、顶部尖锥的收束角度都和实际结构比例一致,在做场景装配、结构展示时无需额外调整比例即可匹配周边建筑模型的尺度关系;结构的镂空特性也还原了实际桁架结构风阻小的特点,在做风荷载仿真模拟时,可直接基于该模型的镂空率计算等效风荷载,无需额外修正风载体型系数。对于三维建模从业者而言,该模型也可作为复杂空间桁架建模的参考案例,

  其建模过程涉及空间曲线定位、杆件阵列、节点对齐、渐变截面控制等多个常用建模技巧,能帮助从业者掌握大跨度空间结构的建模思路,避免建模过程中出现杆件错位、节点不共面、比例失调等常见问题。在教学场景中,该模型可用于钢结构课程的具象化演示,帮助学生理解桁架结构中“拉杆压杆分工”“横向加强层作用”“截面渐变优化”等抽象概念,相比二维图纸更直观展现结构的空间排布逻辑。
