大跨度金属桁架拱桥结构三维设计

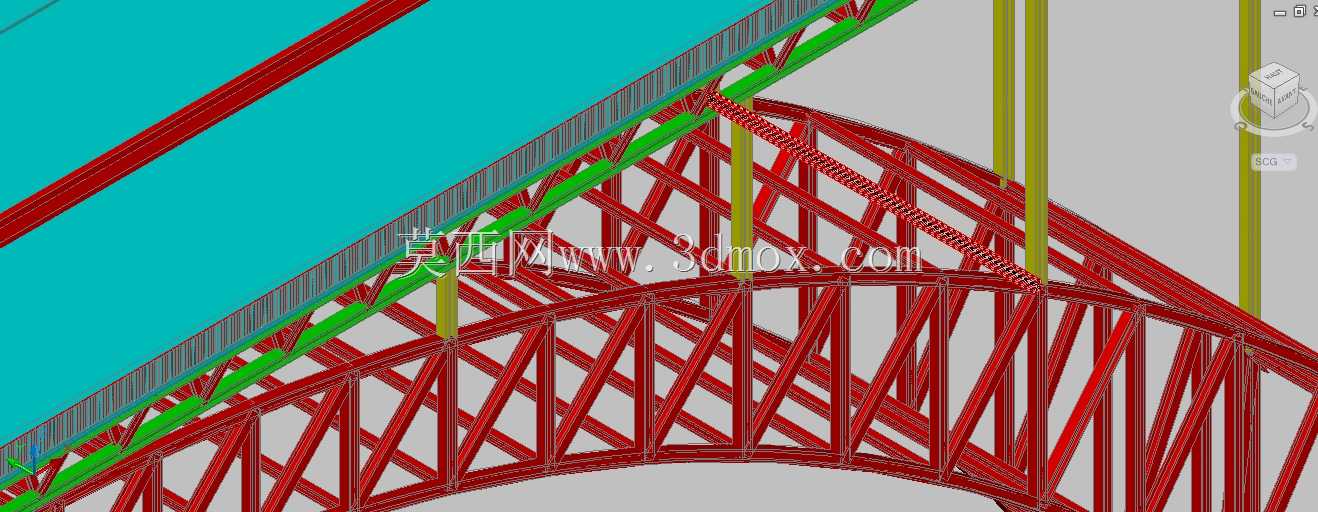

　　该金属拱桥模型还原了下承式桁架拱桥的核心受力结构，主拱圈采用空间桁架式构造，通过多组交叉斜腹杆与上下弦杆的组合，将桥面传递的竖向荷载分解为拱肋的轴向压力，充分发挥金属材料的抗压性能，相比实腹式拱结构可大幅降低结构自重，提升大跨度场景下的跨越能力。从结构布局来看，桥面系设置于主拱肋之间，通过竖向吊杆与拱肋上弦节点连接，吊杆采用等间距布置，可将桥面荷载均匀传递至拱架各受力节点，避免局部应力集中导致的构件变形。主拱肋的弦杆采用闭合截面杆件模拟，斜腹杆按照受力路径交叉布置，在拱脚位置加密腹杆密度，匹配拱脚处较大的水平推力与竖向反力传递需求，拱脚节点处做了加劲肋构造模拟，可有效分散节点处的集中应力，避免节点区域发生屈曲失稳。

　　横向连接系采用多道横撑与斜撑组合，沿桥跨方向间隔布置在两片主拱肋之间，可提升结构整体横向刚度，抵抗横向风荷载与偏载作用下的结构侧扭变形，保证桥梁整体稳定性。从应用场景来看，这类桁架式金属拱桥常应用于跨江、跨峡谷的中等跨度交通线路，也可作为城市景观桥梁、厂区内部跨线桥使用，相比混凝土拱桥，金属桁架拱桥构件可在工厂预制后现场拼装，施工周期更短，后期维护更换构件也更为便捷。设计过程中优先明确了桥面通行净空边界，以此倒推主拱的矢跨比，矢高选取兼顾了结构受力效率与桥面通行空间需求，避免拱肋侵入桥面净空；各杆件的截面选型按照受力大小匹配，主弦杆采用较大截面尺寸承受轴向压力，腹杆根据受拉、受压受力状态分别匹配对应截面，

　　在保证结构承载力的前提下尽可能减少材料用量。模型中还原了各构件之间的连接节点构造，杆件之间采用刚接节点模拟，可准确传递轴力、弯矩与剪力，匹配实际钢结构桥梁的焊接或高强螺栓连接受力特性。桥面系采用整体式桥面板模拟，可将局部轮载均匀分散至各吊杆节点，避免局部荷载过大导致的吊杆受力不均。在安装边界上，拱脚位置设置为固定铰支座约束，可释放温度变形产生的附加应力，同时传递竖向反力与水平推力，符合拱桥实际受力的支座设计逻辑；结构整体尺寸按照常规中等跨度拱桥的比例搭建，各构件的相对位置、角度均符合工程实际的构造要求，可作为桥梁结构教学演示、初步方案选型的结构参考，也可用于钢结构桥梁建模的构造参考，帮助设计人员理解桁架拱桥的传力路径与节点构造逻辑。
