敞篷越野概念小车外观结构设计

　　这款敞篷越野小车的结构设计，最初的切入点是面向小型休闲越野场景的轻量化载具需求，区别于传统硬派越野的重载定位，它更偏向短途户外休闲、场地体验类的使用场景，比如景区观光接驳、户外营地短距移动、青少年越野体验教具这类对通过性有要求但不需要长距离重载行驶的场景。从结构边界来看，整车轴距控制在1.8米级，轮距1.4米左右，整车高度不包含防滚架结构时为1.2米，加装上部防滚框架后总高控制在1.5米以内，这样的尺寸边界既保证了狭窄非铺装路面的通过灵活性，也能满足常规小型运输设备的装载要求，不需要特殊超限运输资质就能完成转场。

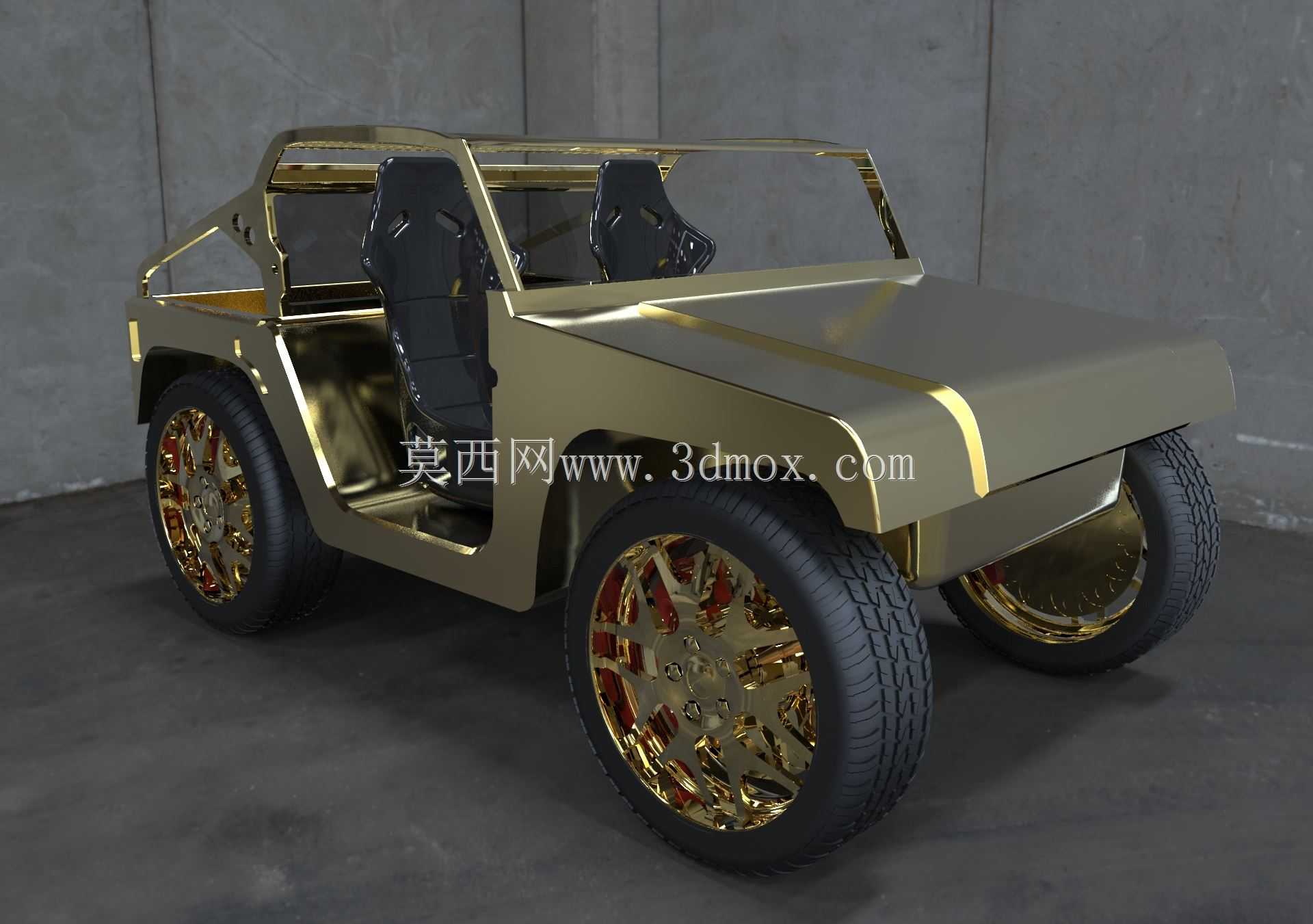

　　设计思路上没有沿用传统吉普的全封闭车身结构，而是采用了开放式敞篷的管状框架承载思路，车身外覆盖件采用大平面折线造型，一方面是降低曲面加工的工艺难度，小批量试制时可以直接通过钣金折弯完成覆盖件加工，不需要复杂的冲压模具，另一方面平直的棱线结构也能提升车身覆盖件的自身刚性，减少额外的内部加强筋布置，控制整车自重。车身前部的覆盖件做了小角度前倾处理，接近角做到了38度以上，离去角也控制在35度左右，最小离地间隙在满载状态下不低于220毫米，能够应对常规的坑洼路面、浅滩碎石路段的通行需求，不会出现前杠、后底盘剐蹭的问题。

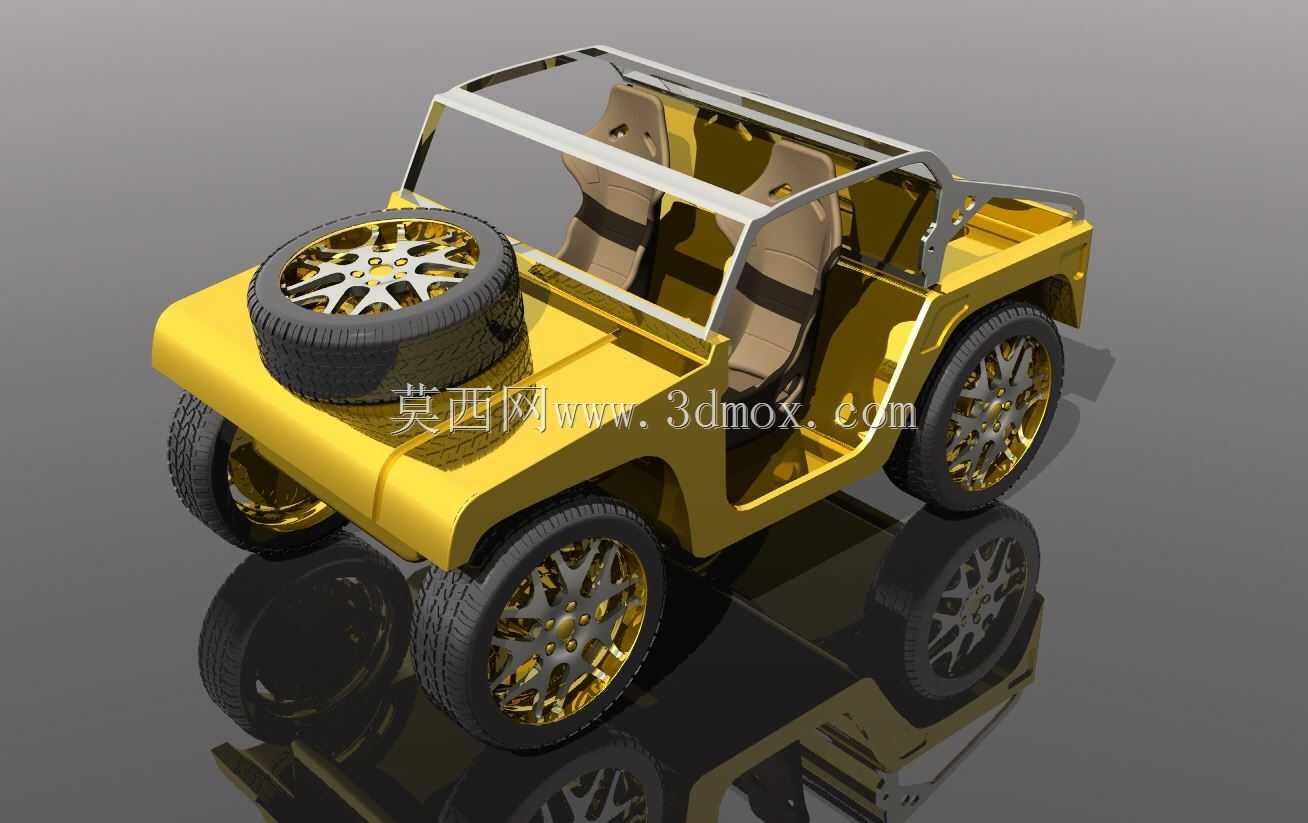

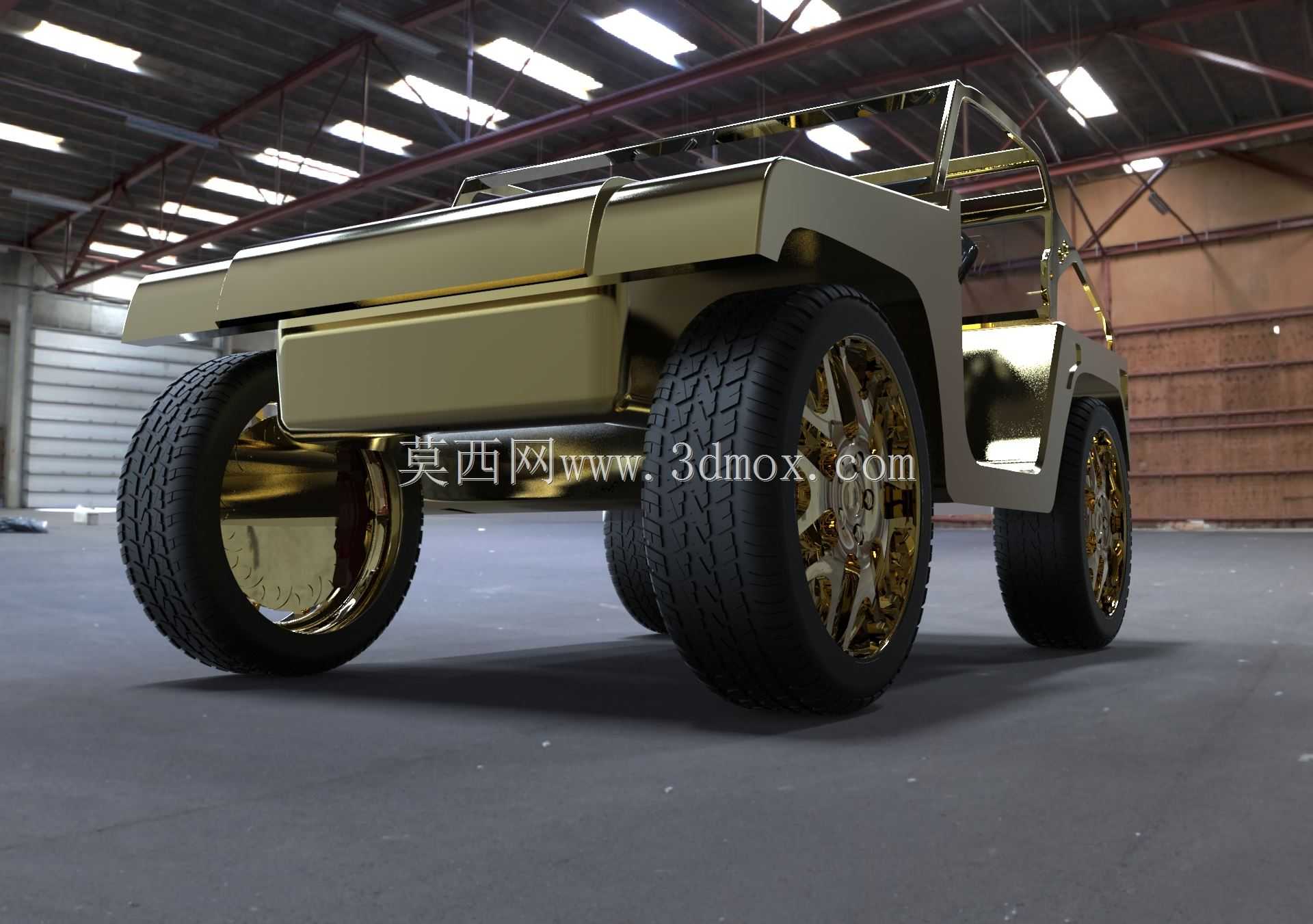

　　行走机构部分，轮辋采用了多辐条的一体式结构设计，轮辐做了镂空处理，在保证轮辋抗冲击强度的同时降低簧下质量，匹配大花纹的越野轮胎，胎壁厚度占轮胎总高度的65%，能够在低胎压状态下获得更大的接地面积，提升松软路面的抓地力，同时厚胎壁也能吸收非铺装路面的大部分冲击，减少传递到车架的振动载荷。轮拱位置没有额外突出的轮眉结构，而是直接通过车身侧面的折线自然形成轮拱边界，这样的设计既避免了越野过程中泥沙、碎石堆积在轮眉缝隙的问题，也给大行程悬架的跳动留出了足够的安全间隙，悬架上下跳动行程达到180毫米时，轮胎也不会和车身覆盖件发生运动干涉。

　　座舱内部采用了双座布局，两个独立座椅采用桶型结构，侧向支撑高度达到120毫米，能够在车辆侧倾行驶时给驾乘人员提供足够的侧向支撑，座椅固定点直接和主车架的管状结构连接，没有额外的座椅支架，既减少了零件数量，也提升了座椅固定点的结构强度。座舱内部没有设置多余的内饰覆盖件，所有的车架管结构都直接外露，一方面是降低整车整备质量，另一方面也方便后期的维护检修，不需要拆卸大量内饰板就能完成车架、线路的检查调整。转向机构采用了前置齿轮齿条结构，转向比设置为16:1，在低速越野状态下能够获得更直接的转向反馈，不需要大幅度打方向就能完成转向操作，适合场地内的灵活机动需求。

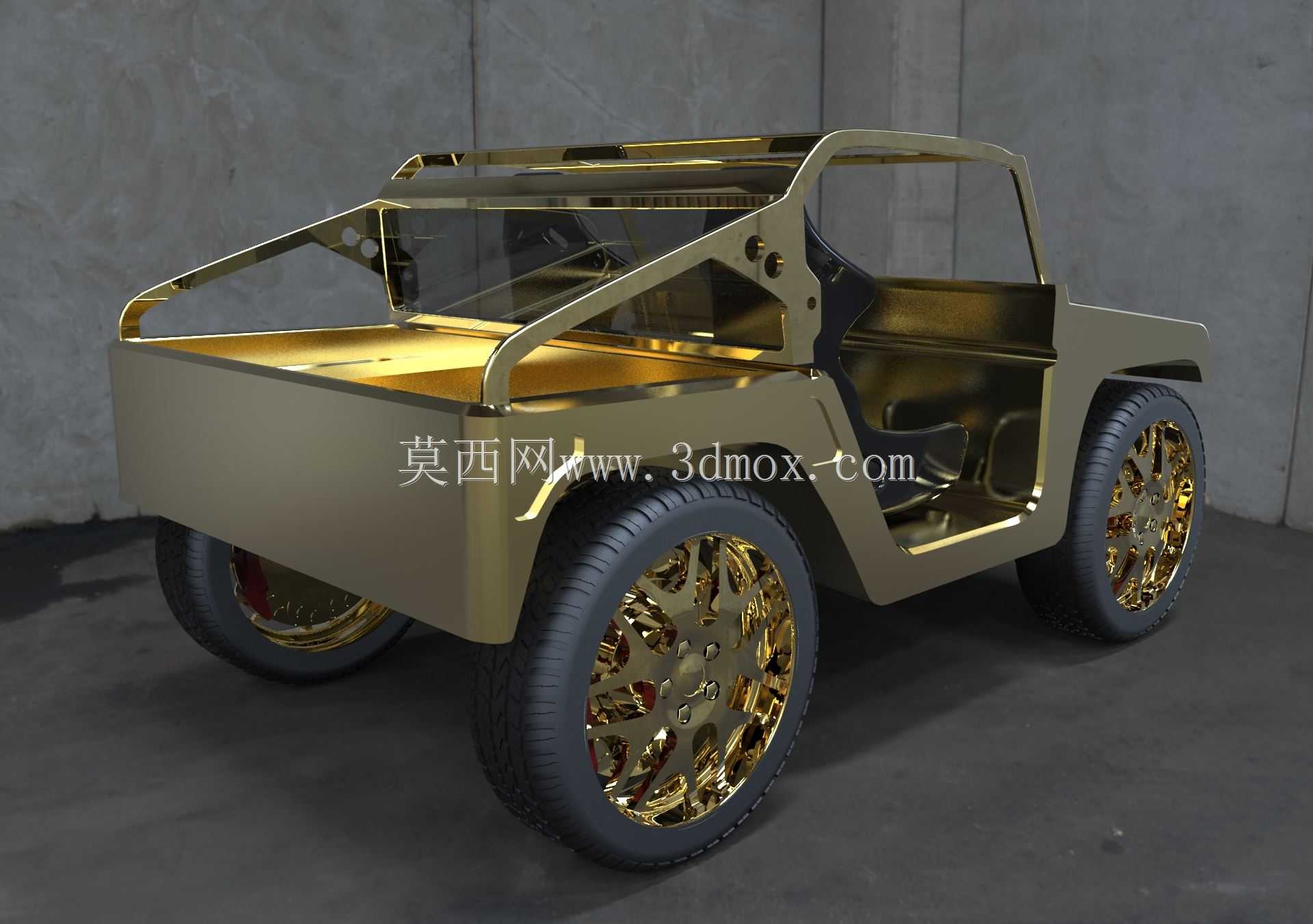

　　动力布置的预留空间上，车架前部预留了0.6立方米的动力舱空间，既可以搭载小型内燃机组，也可以适配电池加电机的纯电动力方案，动力舱的安装点做了通用化设计，两种动力形式的安装孔位完全兼容，不需要对主车架做额外修改就能完成动力形式的切换。车架后部预留了小型储物区域，能够放置两个常规尺寸的户外背包或者小型应急工具包，满足短途出行的载物需求。车身的防滚框架采用和主车架同规格的合金钢管焊接而成，防滚架的顶部横向管距离座椅头枕的垂直高度不小于150毫米，在车辆发生侧翻时能够有效形成生存空间，避免驾乘人员头部直接接触地面。

　　从实际使用的功能特性来看，这款车型没有设置传统的车门结构，进出座舱只需要跨过车身侧梁即可，侧梁的高度距离地面控制在450毫米，正常成年人不需要大幅度抬腿就能顺利进出，在户外场景下穿戴户外装备、护具时上下车也不会有阻碍。车身所有的外露金属结构都做了圆角处理，所有棱边的圆角半径不小于5毫米，避免人员上下车或者通行时被锐边划伤。车身前部没有设置传统的进气格栅结构，而是通过覆盖件下部的预留缝隙完成动力系统的散热通风，通风间隙的总面积达到0.12平方米，能够满足动力系统在低速大负荷越野状态下的散热需求，不会因为通风不足导致动力系统过热。

　　在安装边界的校核上，所有的车轮跳动极限、转向极限都做了全行程的干涉检查，当悬架处于最大压缩行程、同时转向打到最大角度时，轮胎和车架、车身覆盖件之间的最小间隙保持在25毫米以上，预留了足够的轮胎变形、泥雪附着的空间，不会出现运动卡滞的问题。整车的重心高度控制在0.55米以内，轮距和重心高度的比值达到2.5以上，静态侧翻稳定角超过40度，能够在大坡度侧倾路面行驶时保持足够的稳定性，降低侧翻风险。
