自助式绿幕互动拍照终端设备结构

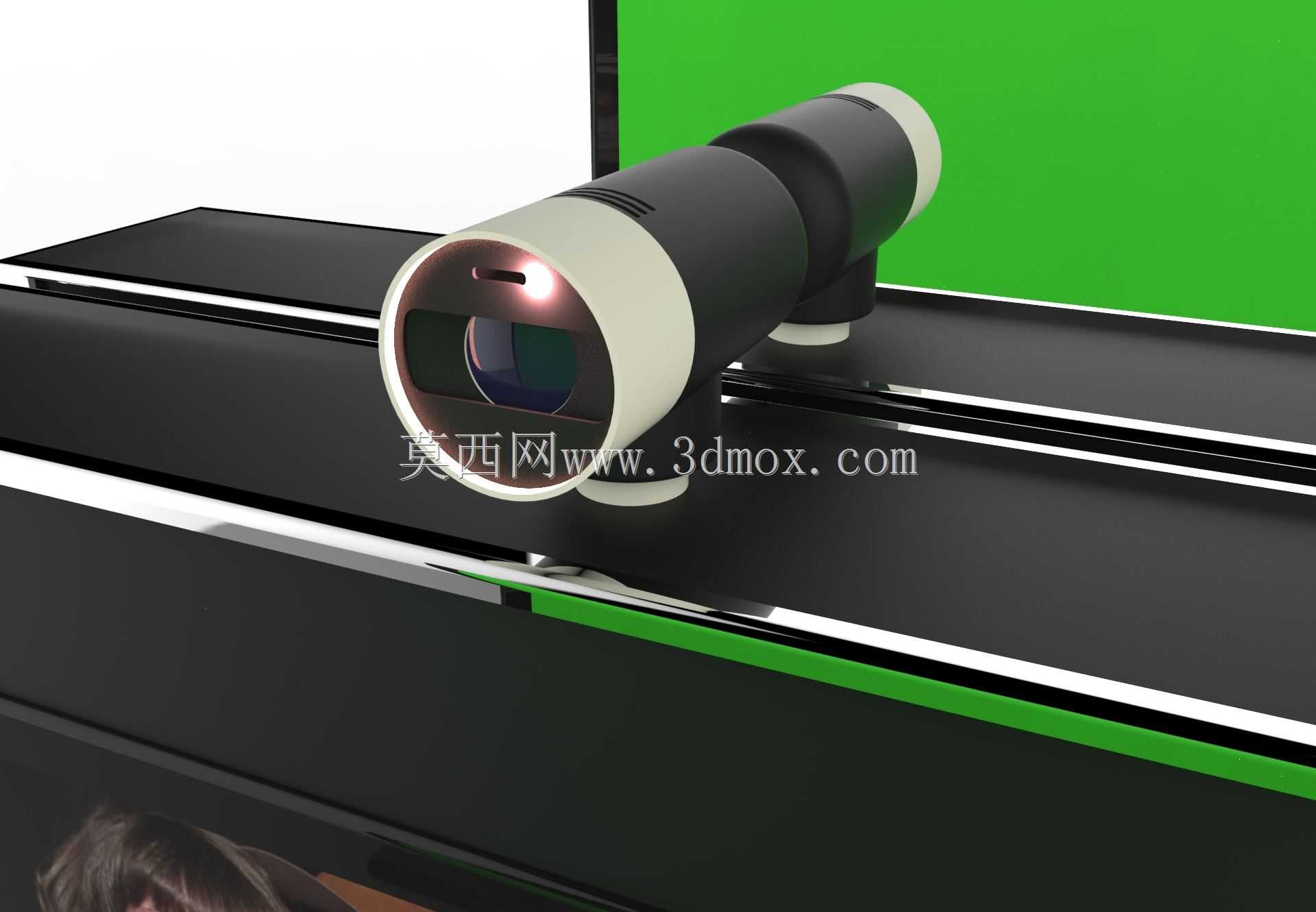

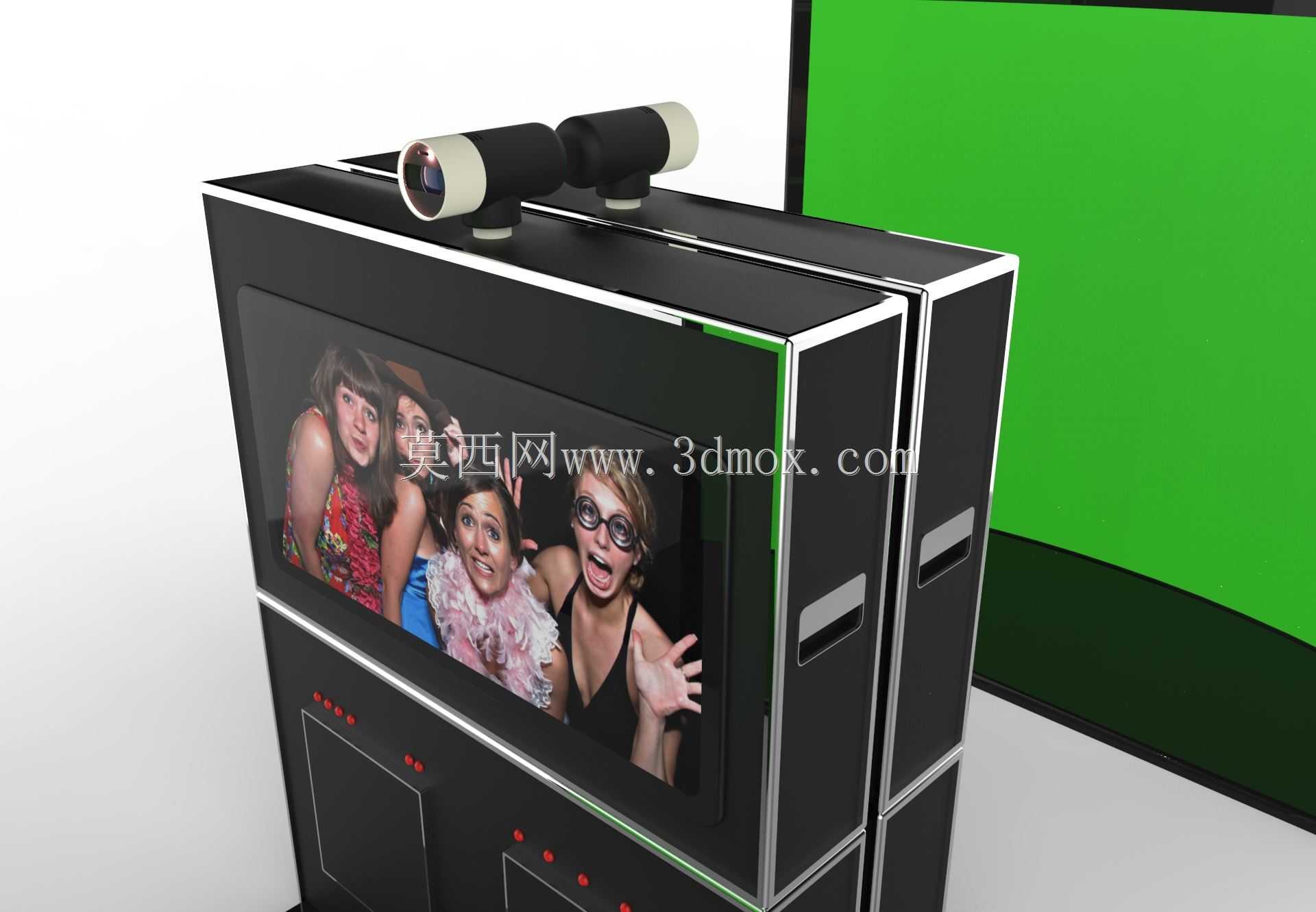

　　这套互动拍照终端的结构设计，首先围绕线下活动场景的快速部署需求展开，整体采用分体式模块化布局，核心主机柜为立式方正结构，底部设置一体化支撑底座，无需额外打膨胀螺栓固定，放置在平整硬质地面即可完成布设，单台设备的占地投影控制在1.2米乘以1.8米的范围内，适配商场中庭、展会展位、活动快闪店这类临时场地的空间限制，不会占用过多通行面积。主机柜的立面做了分层功能区划分，上部内嵌触控显示屏，屏幕倾角设置为12度，刚好匹配站立操作时的人眼视线角度，避免长时间操作产生颈部疲劳，屏幕上方预留影像采集模块的安装位，可根据拍摄需求调整俯仰角度，保证取景范围覆盖站立在拍摄区的1.5米至1.9米身高人群，无需额外调整机位。主机柜中部设置操作交互区，

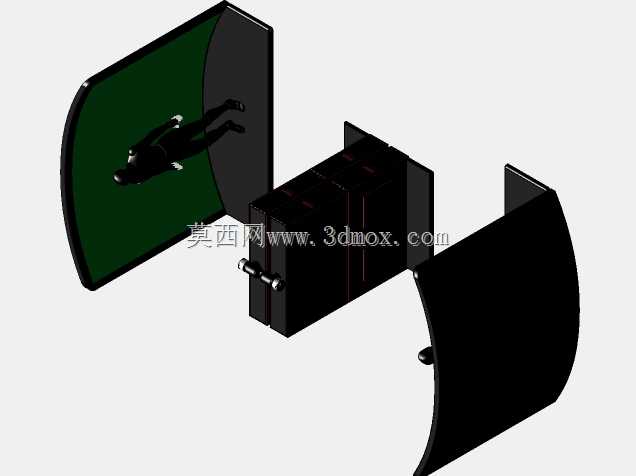

　　预留实体按键与读卡模块的安装开孔，下部为设备仓，内置工控主机、电源模块与散热风道，设备仓门采用磁吸式快开结构，日常维护时无需工具即可打开检修，散热风道采用下进上出的走向，进风口设置在底座侧面距离地面10厘米的位置，避开地面扬尘堆积区域，出风口设置在机柜顶部后侧，避免热风直吹操作的用户。设备两侧搭配弧形曲面围挡结构，围挡采用薄钢板折弯成型，表面做哑光黑色喷塑处理，一方面可以遮挡拍摄区两侧的杂乱背景，提升绿幕抠像的纯净度，另一方面可以形成半包围的拍摄空间，减少周边环境光线对拍摄效果的干扰，围挡底部同样设置一体化支撑脚，与主机柜之间采用定位销连接，安装时只需对准定位孔插入即可完成拼接，单人即可在15分钟内完成整机组装。

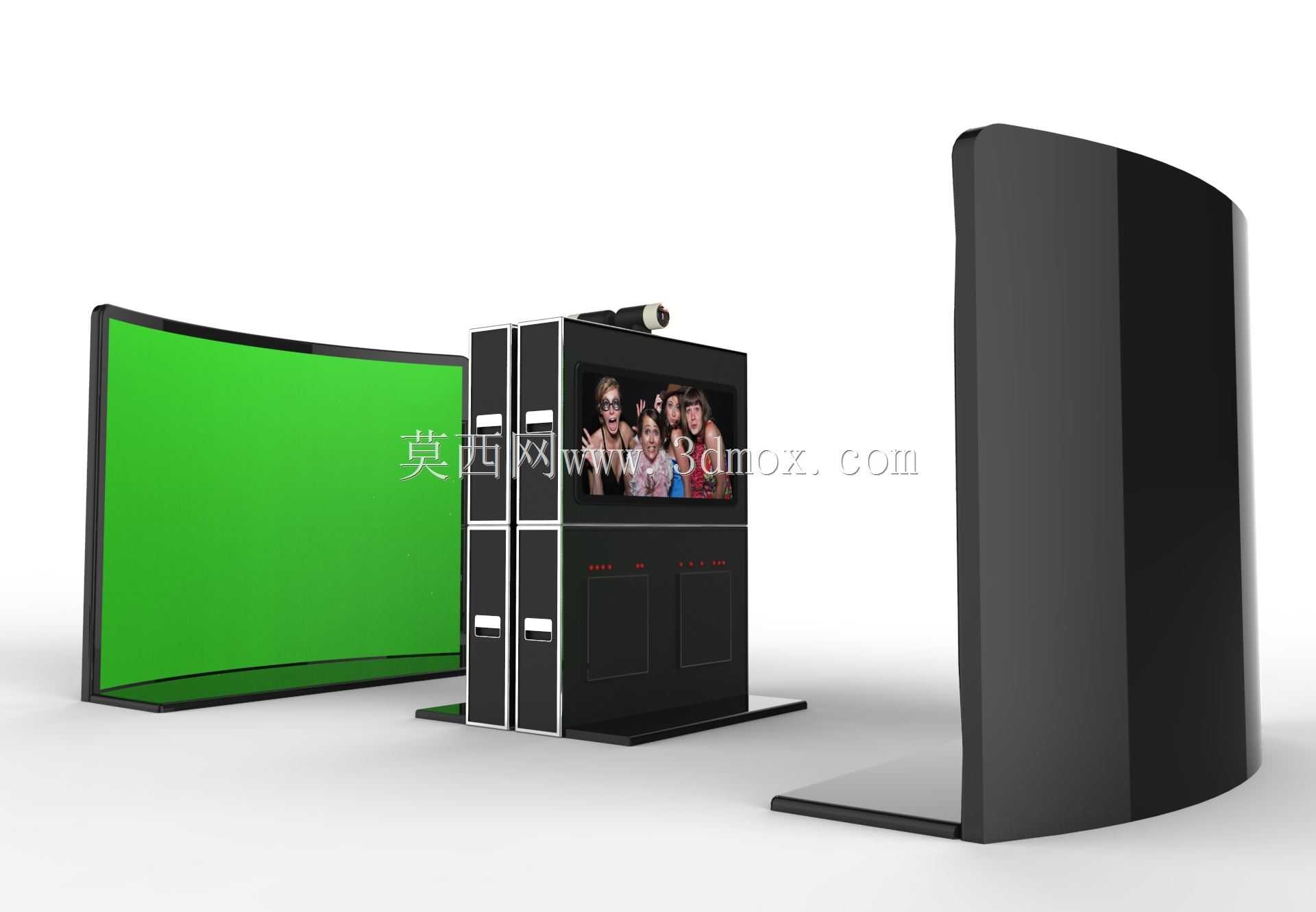

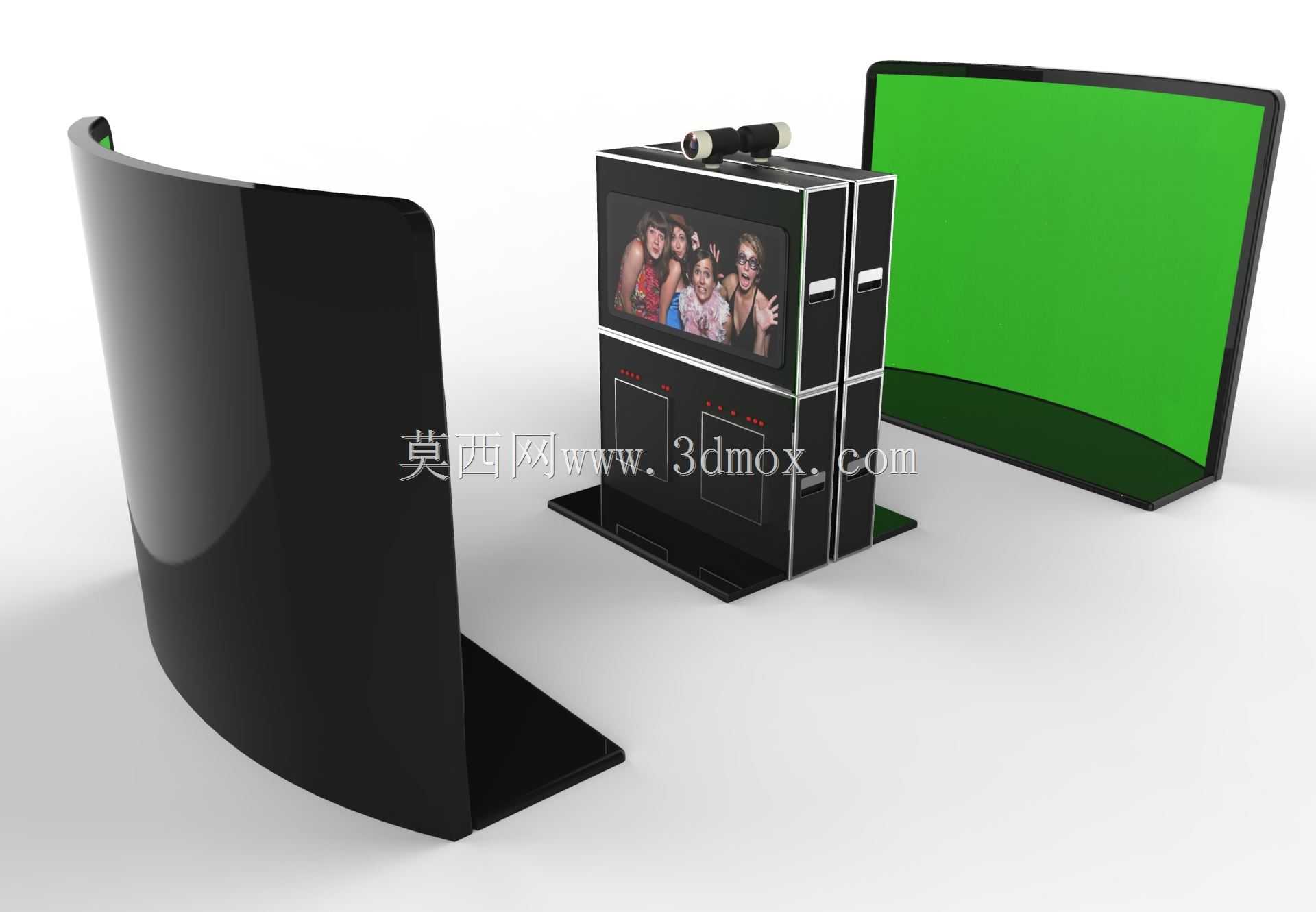

　　正对主机柜的位置设置绿幕背景板，背景板采用弧形底边设计，与地面接触处做圆弧过渡，避免绿幕与地面之间出现直角阴影，减少后期抠像的边缘处理工作量，背景板的支撑结构隐藏在板体后侧，从正面看不到任何支撑构件，保证绿幕面的完整平整，板体表面采用哑光漫反射绿幕材质，不会产生灯光反射的亮斑，适配常规的补光设备布设要求。整套设备的结构件全部采用标准化板材加工，所有连接孔位都做了公差匹配设计，现场安装时不需要二次打孔裁切，各模块之间的走线全部通过底座内部的走线槽布设，外部没有明线，既提升了设备整体的整洁度，也避免活动现场人员走动剐蹭线缆产生安全隐患。在结构强度设计上，主机柜的框架采用1.2毫米厚度的冷轧板折弯焊接成型，

　　可承受顶部放置5千克以内的补光设备不会产生变形，围挡结构虽然为薄钢板成型，但通过曲面折弯的结构设计提升了整体刚性，正常使用过程中受到轻微碰撞不会产生凹陷变形，绿幕板的框架采用铝合金型材拼接，在保证结构平整度的同时降低了整体重量，方便搬运转移。设备的操作高度全部按照人体站立操作的尺寸设计，触控屏的操作区域距离地面高度在0.9米至1.4米之间，覆盖成年人站立时手臂的舒适操作范围，拍摄区的站立位置距离主机柜1.2米，刚好是影像采集模块的最佳成像距离，配合两侧围挡的空间引导，用户不需要工作人员指引就能自然站到正确的拍摄位置，降低现场运营的人力成本。设备的边角位置全部做了R10的圆角处理，避免活动现场人员磕碰受伤，所有外露的连接螺丝都采用黑色沉头螺丝，安装后与喷塑面齐平，不会产生突出的刮蹭点，整体外观简洁规整，可根据活动主题在围挡和机柜表面粘贴宣传贴纸，不需要改动结构本身就能适配不同的活动视觉要求。
