立式单屏触控交互自助终端结构设计

　　做这类立式触控终端的结构设计，首先要锚定落地场景的实际约束，这类设备常部署在政务大厅、商超入口、园区访客通道、医疗分诊区域这类公共场景，首先要考虑的就是人流接触下的结构稳定性，还有不同身高使用者的操作适配性。从结构逻辑上看，整机采用落地式单立柱支撑结构，底部做加宽的平底支撑座，支撑座的外延尺寸要超出立柱主体截面至少120mm，保证设备在受到侧向推力时的抗倾覆能力，安装时支撑座通过膨胀螺栓与硬质地面固定，预留的安装孔位要避开地面管线预埋的常规区域，安装完成后支撑座与地面的间隙要控制在2mm以内，避免积灰或者卡入杂物影响结构稳固。

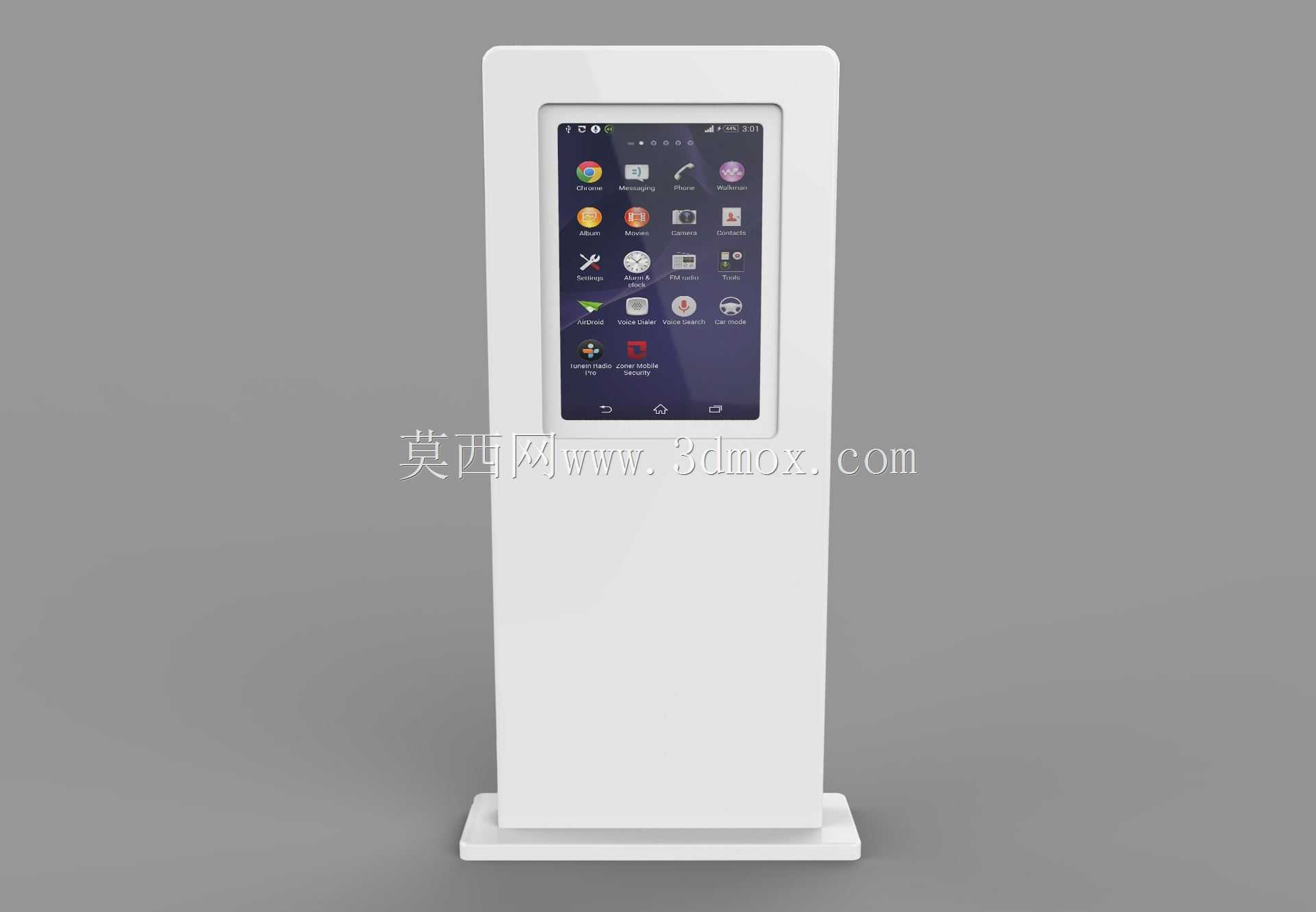

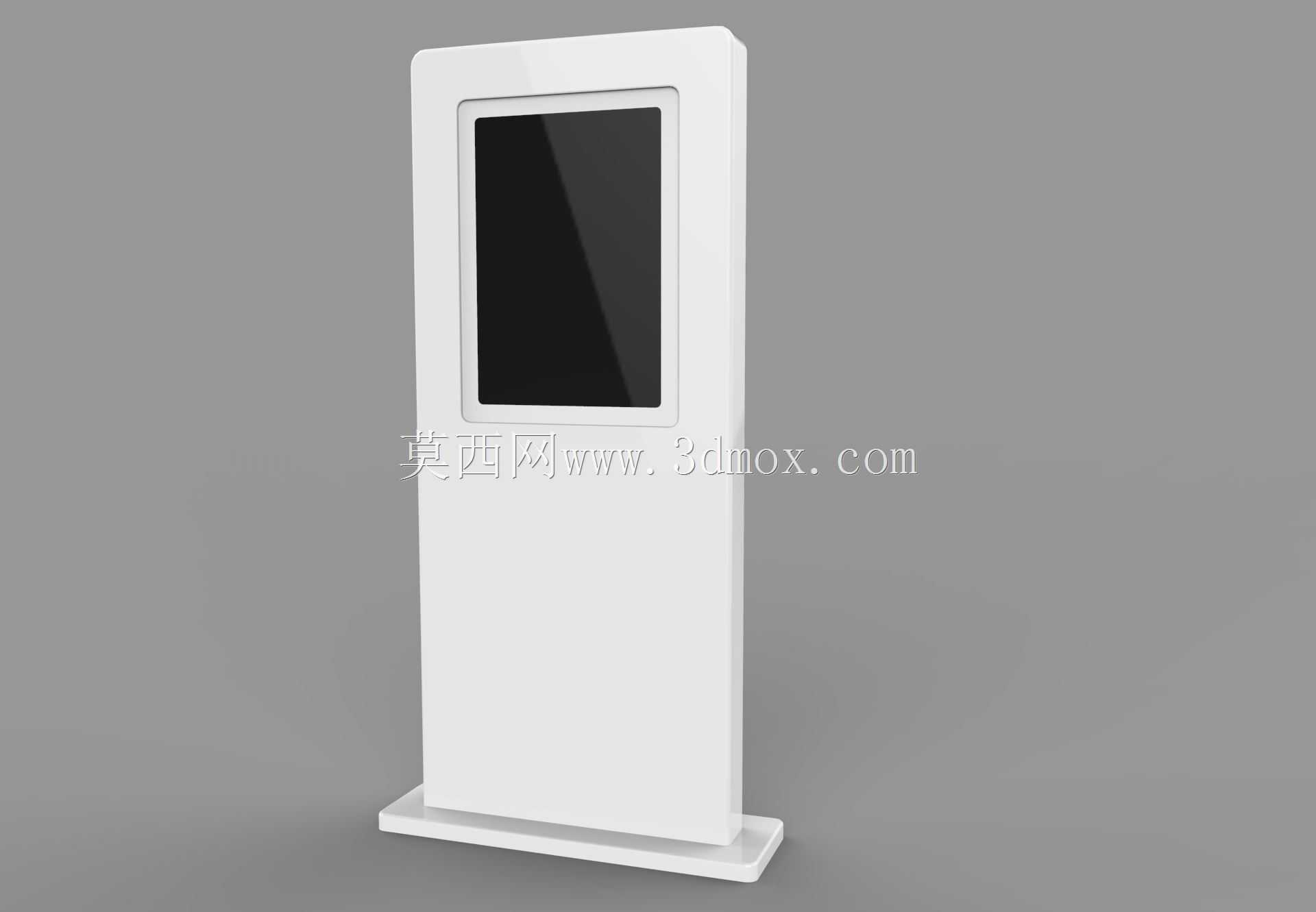

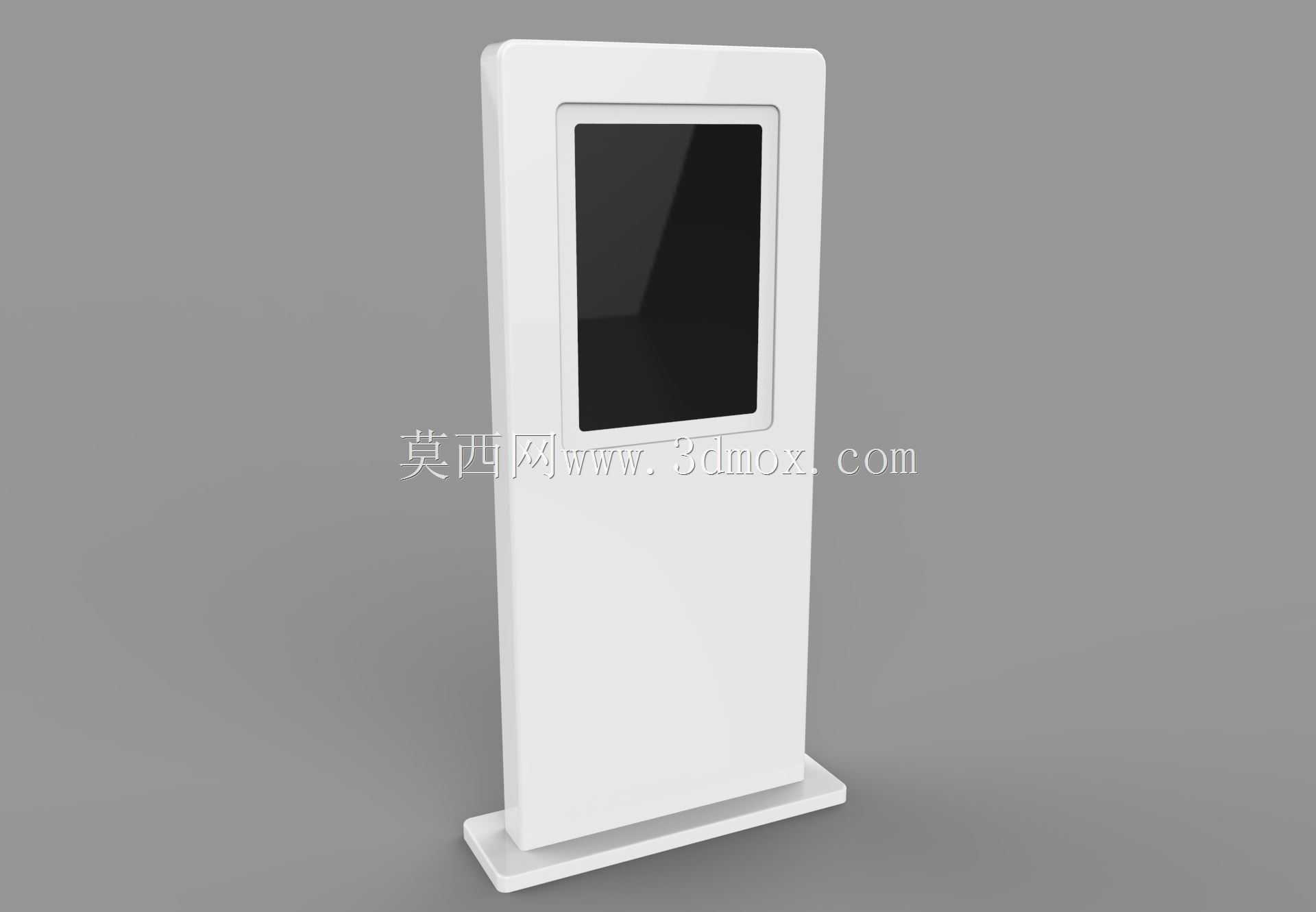

　　立柱主体采用一体化钣金折弯成型的壳体结构，内部预留显示模组、触控层、主控板、电源模块的分层安装空间，走线槽沿立柱内侧壁布置，强电与弱电走线槽之间预留15mm以上的隔离间距，避免信号干扰。显示区域嵌入在立柱上部的操作区，屏幕的安装倾角控制在15度左右，这个角度是经过多场景实测的，站立状态下操作者的视线与屏幕法线夹角最小，长时间操作也不会产生颈部疲劳，屏幕下沿距离地面的高度设置在1100mm，兼顾成年使用者与未成年、轮椅使用者的操作可达性，触控层采用电容式触控模组，与显示面板之间通过泡棉胶层贴合，四周用钣金压条固定，避免公共场景下频繁触碰导致的模组移位。

　　外壳的边角全部做R8以上的圆角处理，避免人流剐蹭造成的磕碰伤害，壳体表面采用喷塑处理，颜色选用低饱和度的蓝色系，既能够在公共环境中具备一定的辨识度，又不会因为反光过强影响屏幕显示效果。设备的维护开口设置在立柱后侧，采用暗藏式锁具固定维护门，维护门的开合角度不小于120度，方便运维人员更换内部模组、检修线路，维护门与壳体之间加装导电泡棉条，既能够实现电磁屏蔽，也可以阻挡灰尘、泼溅液体进入设备内部。

　　从功能适配的角度，这类终端的核心作用是实现公共场景下的自助信息查询、业务办理、导览指引，不需要额外加装复杂的外设模块，所以内部结构预留的空间主要针对常规的安卓主控板、电源适配器、散热风扇的安装位，散热风道采用下进上出的设计，进风口设置在支撑座上方的立柱下部，出风口设置在屏幕上方的立柱顶部，风道内部加装防尘滤网，滤网采用抽拉式设计，方便运维人员定期清理，避免公共场景下灰尘堆积影响设备散热效率。

　　设计过程中还要考虑设备的运输与进场安装约束，整机的主体宽度控制在550mm以内，厚度控制在350mm以内，高度控制在1800mm，这个尺寸能够顺利通过常规的公共建筑通道门、电梯轿厢，不需要额外拆分结构，降低现场安装的工作量。屏幕与壳体之间的配合间隙控制在0.5mm以内，既保证外观的整体性，也避免缝隙过大塞入异物损坏屏幕，触控区域的周边预留10mm的非触控边框，方便使用者握持借力，也避免边缘误触的问题。

　　结构强度校核方面，立柱主体采用1.5mm厚的冷轧钢板折弯成型，支撑座采用2mm厚的冷轧钢板焊接成型，整机装配完成后能够承受顶部100kg的垂直载荷不产生永久变形，侧向施加50kg的推力时倾斜角度不超过5度，满足公共场景下的使用安全要求。设备底部的支撑座内部预留配重块安装位，在不做地面螺栓固定的临时部署场景下，可以加装铸铁配重块，保证设备的抗倾覆能力，适配展会、临时活动点这类非永久安装的使用场景。

　　从交互逻辑的结构适配来看，屏幕下方不需要额外设置实体按键，所有操作都通过触控屏完成，所以壳体在屏幕区域的结构要做下沉式设计，让触控面比周边壳体表面低1mm左右，避免日常搬运、清洁过程中刮花触控层表面。设备的电源接口、网络接口全部设置在维护门内部的下方区域，外部走线通过支撑座侧面的走线孔引出，走线孔加装橡胶护圈，避免线材被钣金锐边割破，同时也能阻挡爬虫、灰尘从走线孔进入设备内部。
