卡通小猪造型储蓄容器三维结构设计

　　日常民用场景中，这类卡通造型储蓄容器的使用覆盖全年龄段，既可以作为儿童财商启蒙的实物载体，也能作为桌面装饰摆件适配家居、文创门店、儿童活动空间等场景，相比常规方形储蓄盒，仿生小猪的造型亲和力更强，能降低低龄用户的使用抵触感，也能适配文创周边的定制化需求。从功能实现逻辑来看，整个结构围绕储币、取币两个核心需求展开，顶部预留的狭长投币开口尺寸经过适配，可覆盖常规一元、五角、一角流通硬币的投放需求，开口边缘做了圆弧过渡处理，避免投放过程中划伤手指，同时开口宽度控制在合理范围，既保证硬币能顺利滑入腔体内部，也避免日常挪动过程中硬币从开口处滑出。整体腔体采用一体化圆润曲面设计，没有尖锐棱角，所有外表面的过渡圆角半径统一，

　　既符合日常用品的安全设计规范，也能降低3D打印或者注塑量产时的应力集中问题，减少成型过程中的翘曲、开裂风险。设计过程中优先考虑了腔体的容积利用率，球形的主体结构在相同外形尺寸下能获得最大的内部存储空间，相比同规格的方形储蓄盒，内部有效储币容积能提升15%左右，同时曲面结构的抗形变能力更强，日常放置过程中即使受到轻微磕碰，也不会出现局部凹陷变形的问题。四个短小的支撑脚与主体腔体做了一体化连接，支撑脚的高度经过反复调整，既保证整个容器放置在平面上时的稳定性，不会因为重心偏高出现倾倒问题，也不会因为支撑脚过高导致整体重心上移，挪动过程中容易侧翻。尾部的小凸起结构除了还原小猪的仿生造型外，也可以作为挪动时的受力点，

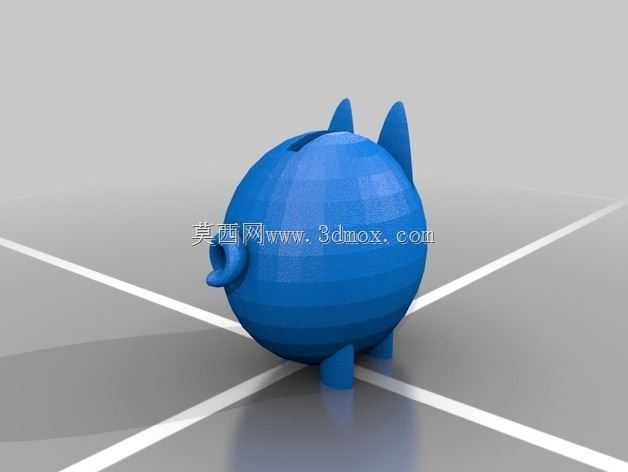

　　方便用户单手提起挪动整个容器，同时这个凸起结构也做了加厚处理，避免频繁受力出现断裂。从安装与放置边界来看，整个模型的底部支撑面为四个支撑脚的端面，四个端面处于同一水平面上，放置在水平桌面、置物架等平面时不需要额外的固定结构，依靠自身重力即可保持稳定，整体外形的最大外接轮廓尺寸适配常规桌面摆件的放置空间，不会占用过多的台面面积，不管是放在儿童书桌、客厅玄关柜还是文创店的展示架上，都不会和周边物品产生空间干涉。如果采用3D打印工艺制作，整个模型不需要额外添加支撑结构，所有曲面的倾斜角度都满足FDM打印的自支撑角度要求，打印完成后只需要简单去除底部的打印 raft 即可直接使用，不需要后续的打磨、装配工序，降低了个人用户的制作门槛。

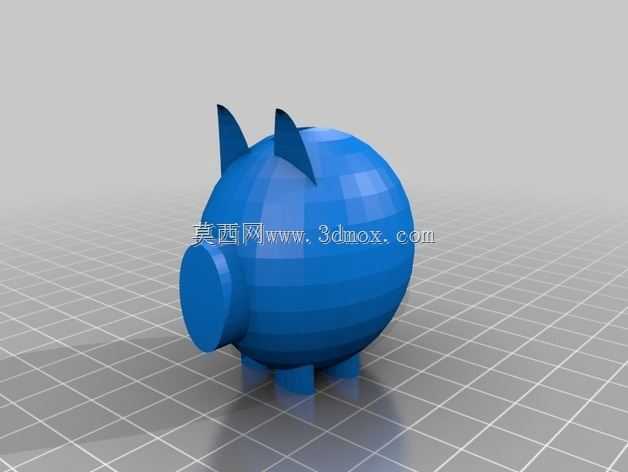

　　如果采用注塑量产的工艺，整个结构的拔模角度经过统一调整，外表面的拔模斜度控制在1.5度以上，内部腔体的拔模斜度控制在2度，开模过程中不会出现粘模、拉伤的问题，同时壁厚保持均匀，整体壁厚控制在2mm左右，既保证结构强度，也能避免注塑过程中出现缩痕、缺胶等成型缺陷。投币开口的位置设置在主体结构的顶部中心位置，投放硬币时硬币会顺着腔体的曲面滑落到腔体底部，不会出现硬币卡在开口处的问题，同时开口的长度控制在40mm，宽度控制在4mm，刚好能容纳最大尺寸的一元硬币通过，也能避免儿童将手指伸入腔体内部造成安全隐患。整个造型的曲面构建采用了渐进式放样的思路，从底部的支撑脚到中部的球形主体，再到顶部的耳朵结构，曲面之间的曲率连续，没有突兀的折角，视觉上的流畅度更好，也避免了曲面交接处出现应力集中的问题。耳朵结构做了加厚处理，和主体连接的位置做了圆角过渡，即使日常使用过程中不小心碰到耳朵部位，也不会出现连接处断裂的问题，鼻子部位的凸起结构同样做了一体化设计，和主体曲面平滑过渡，既还原了卡通小猪的造型特征，也不会因为凸起结构过于突出容易磕碰损坏。
