可折叠便携手持吹风机结构设计方案

　　这款折叠式手持吹风设备的结构设计，核心围绕便携收纳与日常使用的平衡展开，在个护家电的结构优化方向上做了针对性的结构创新。从实际使用场景来看，常规家用吹风机多为固定直筒结构，出行收纳时往往占用过多箱包空间，差旅携带、美发门店外出服务、学生宿舍收纳等场景下，直筒结构的空间浪费问题十分突出，这款折叠结构的设计正是瞄准这类空间受限的使用需求，在不牺牲核心吹风性能的前提下，通过铰接结构实现手柄与风筒主体的弯折收纳，收纳状态下整体长度可缩短近40%，能够轻松放入常规尺寸的洗漱包、旅行箱侧袋，大幅降低携带时的空间占用。

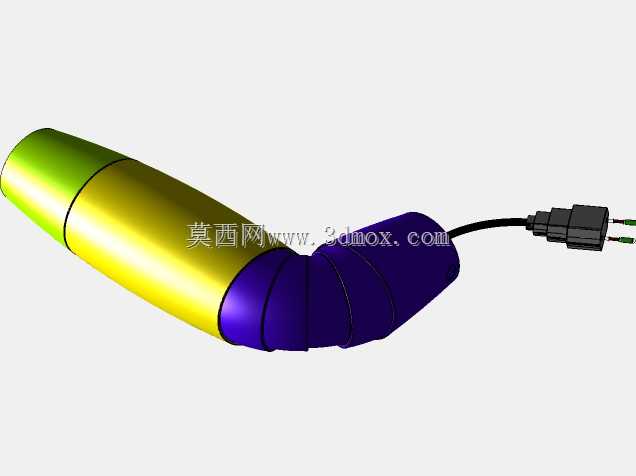

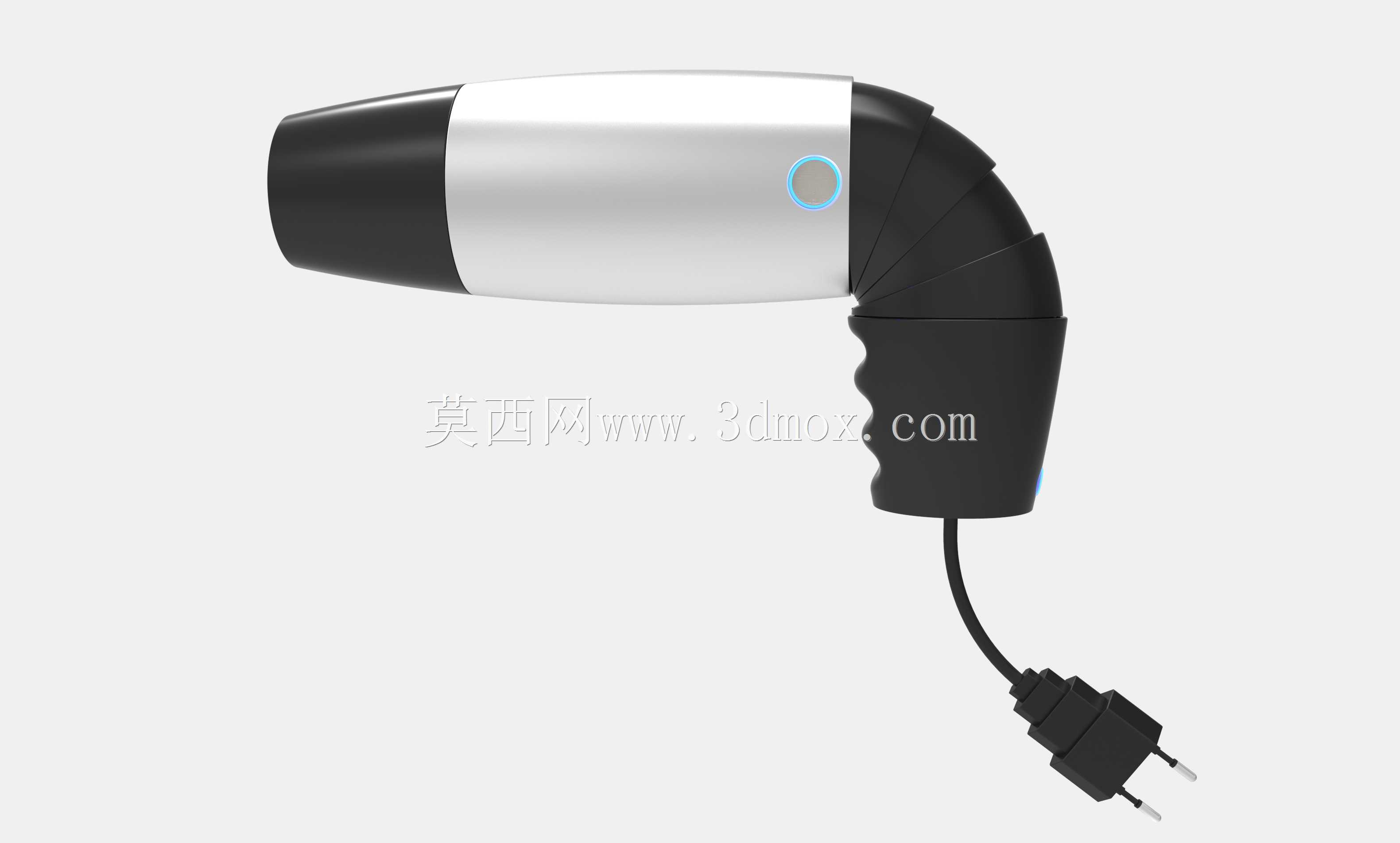

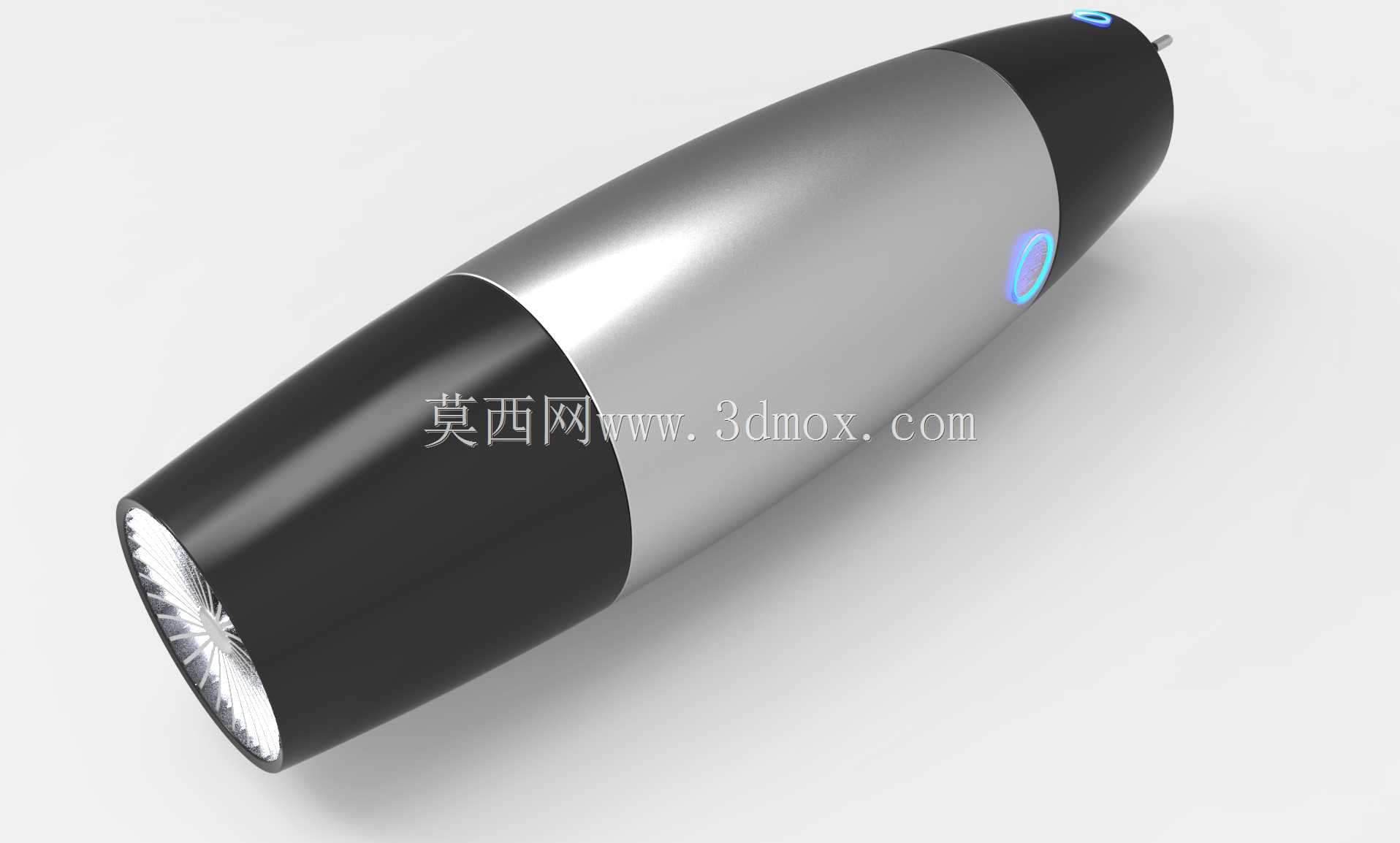

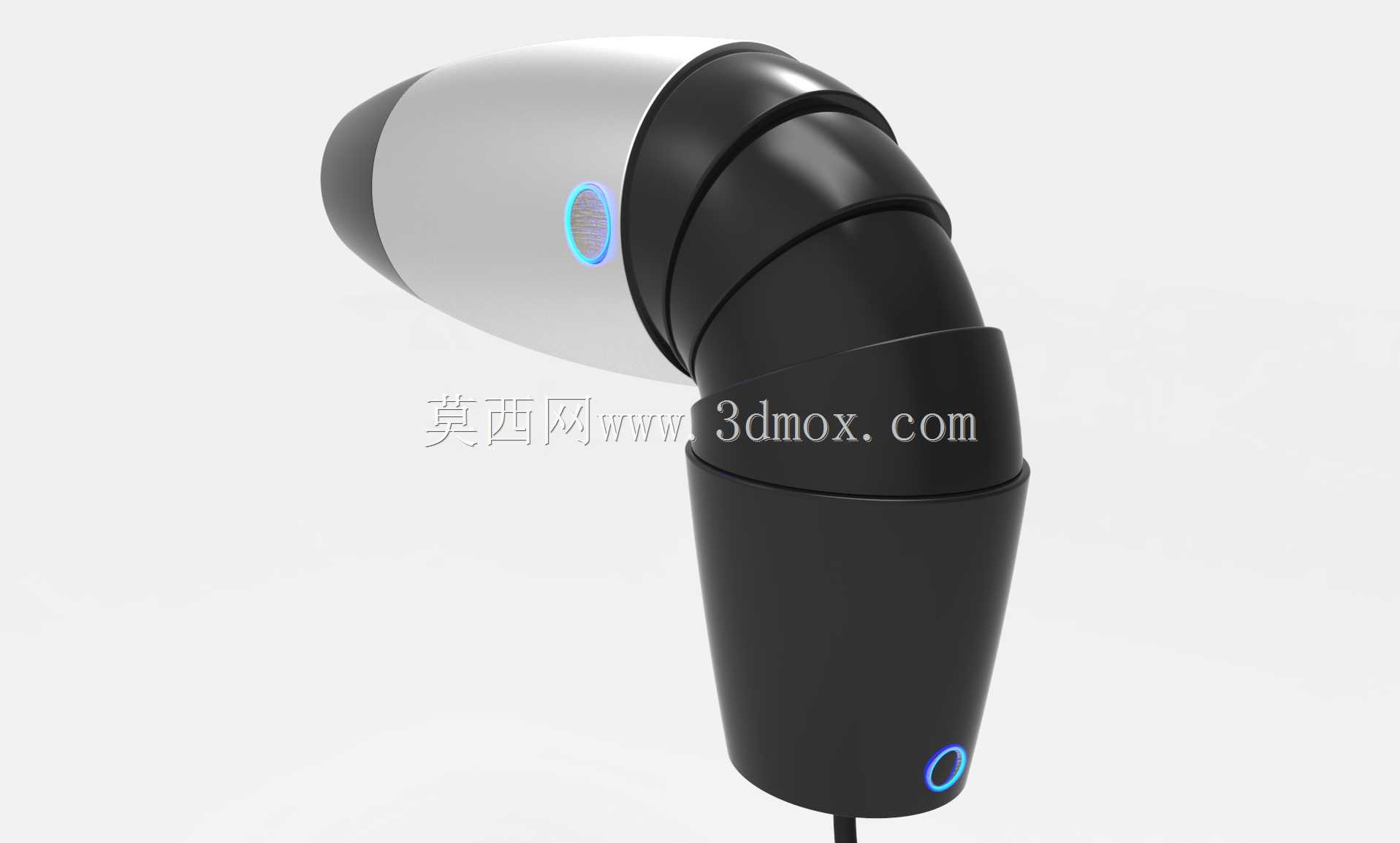

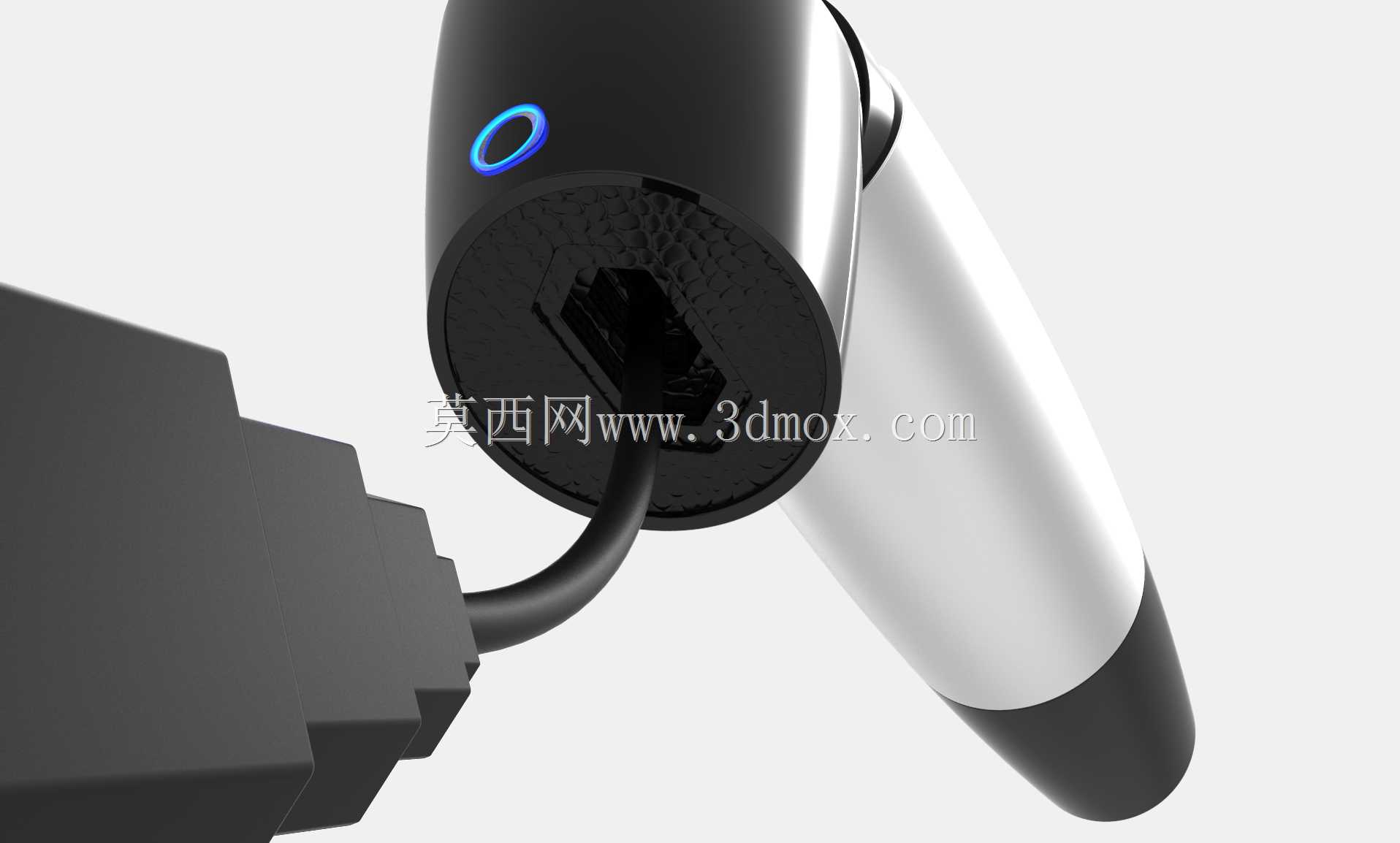

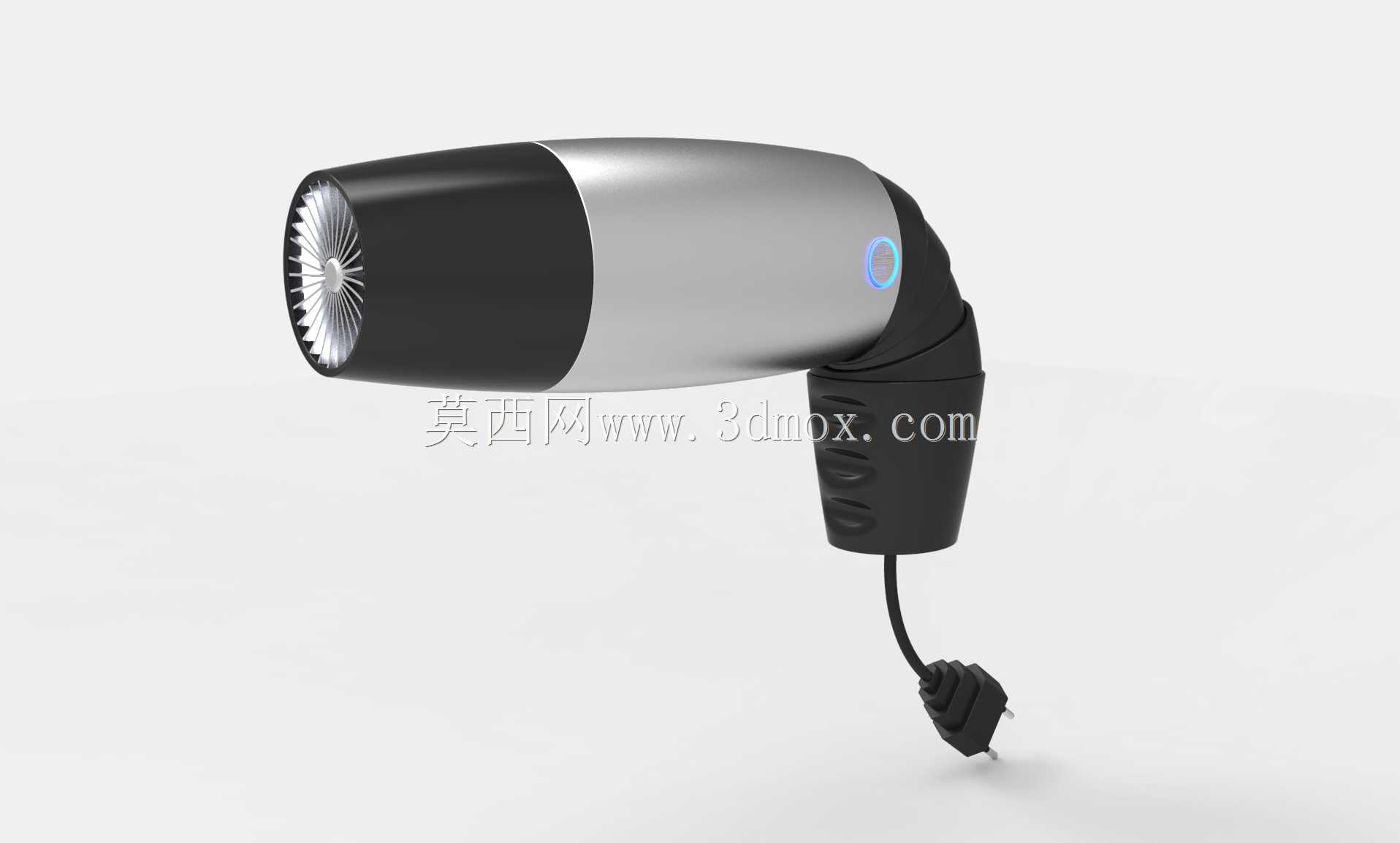

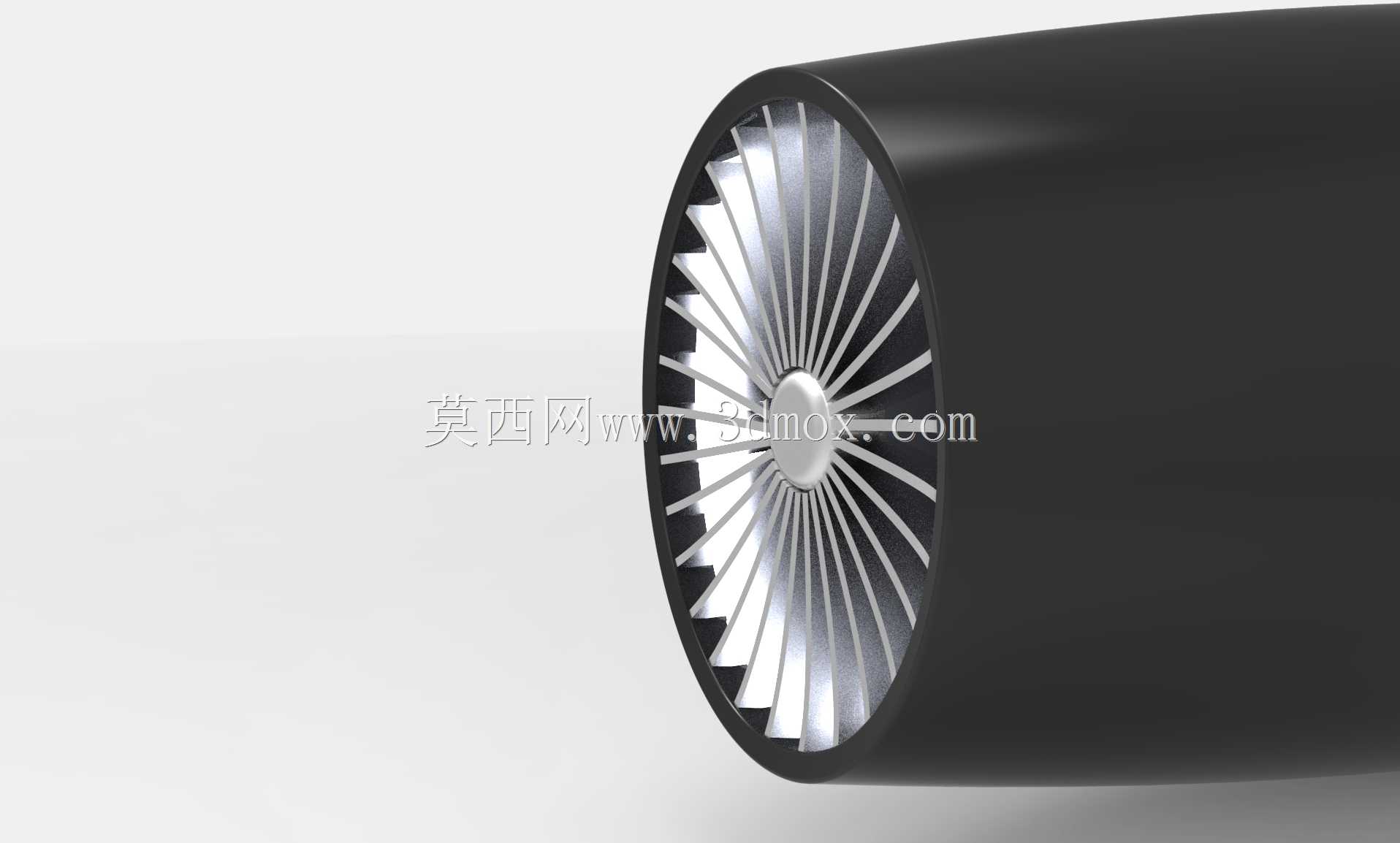

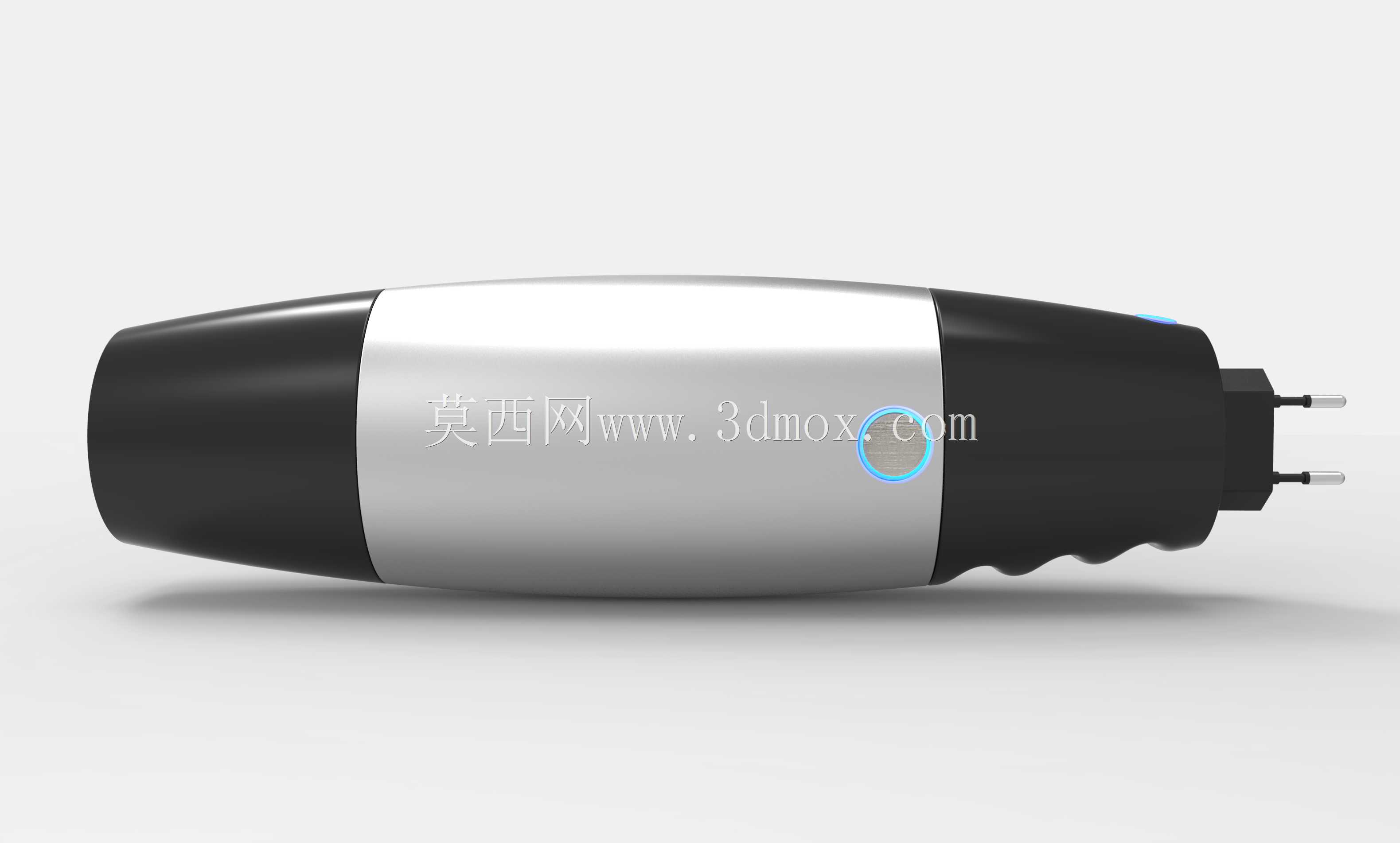

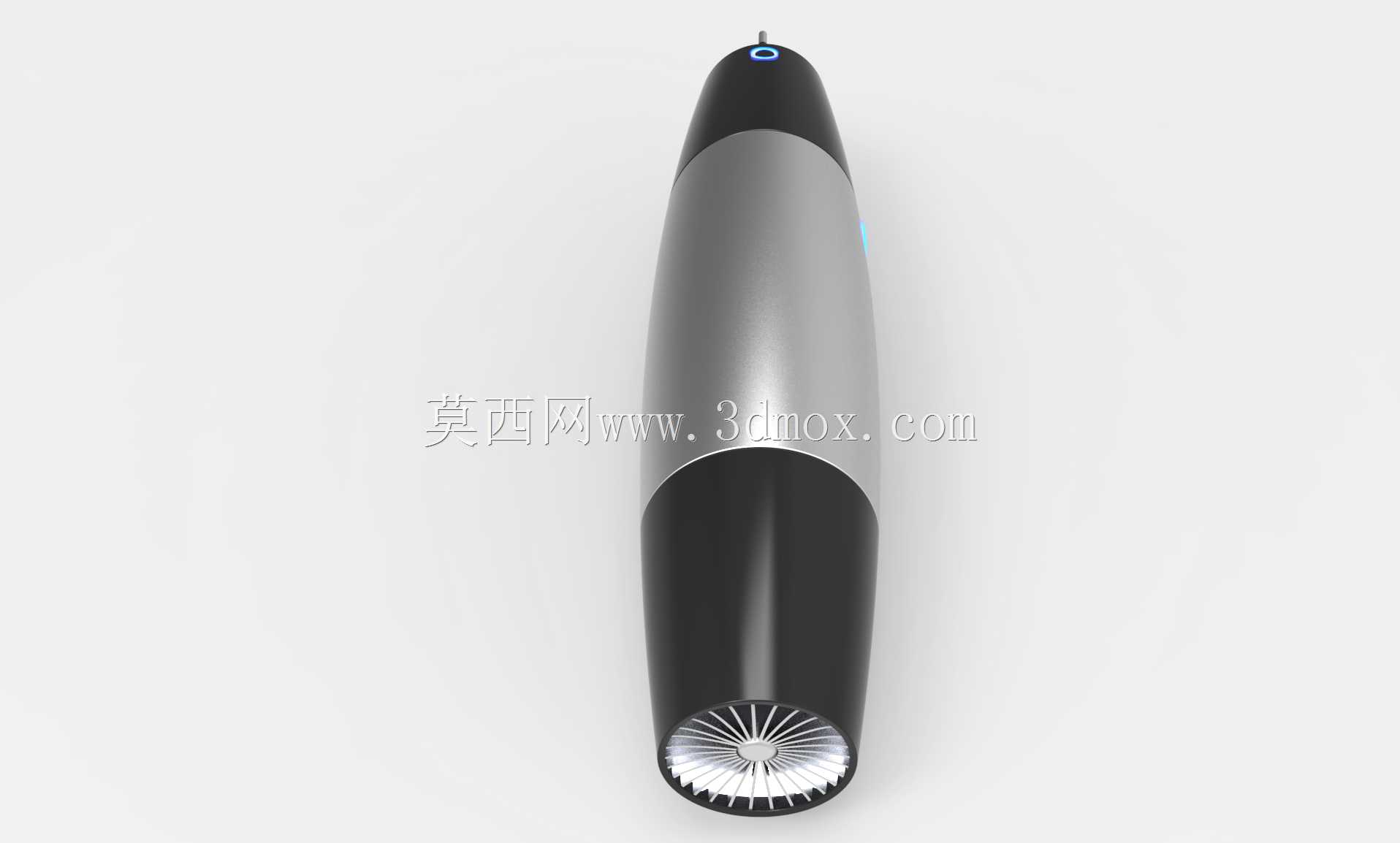

　　结构设计层面，这款产品的铰接位置设置在风筒尾部与手柄的衔接处，铰接转轴采用阻尼定位结构，既可以在展开使用时锁定90度左右的工作角度，避免使用过程中手柄意外弯折，也能在折叠收纳时提供合适的阻尼感，不会出现松垮晃动的问题。风筒主体采用前后分段的结构布局，前端为出风栅格与加热组件安装位，栅格做了斜向导流设计，能够将内部风机送出的气流梳理为更集中的柱状风，减少出风紊流带来的噪音与风力分散问题；中段为风机与控制电路安装腔，直径控制在65mm左右，握持风筒做造型操作时也能适配多数成年人的手掌围度；尾部为进风防护网，网孔直径控制在2mm以内，既保证进风效率，也能避免头发卷入内部风机。手柄部分做了符合人体工学的曲面收腰设计，表面设置防滑纹理区域，握持时手掌与手柄的贴合度更高，长时间手持做吹发操作也不容易出现滑脱、手酸的问题，手柄内部预留了电源线收纳与按键开关的安装空间，按键设置在手柄靠近铰接位的侧面，拇指操作时无需大幅度调整握持姿势，操作逻辑更顺手。

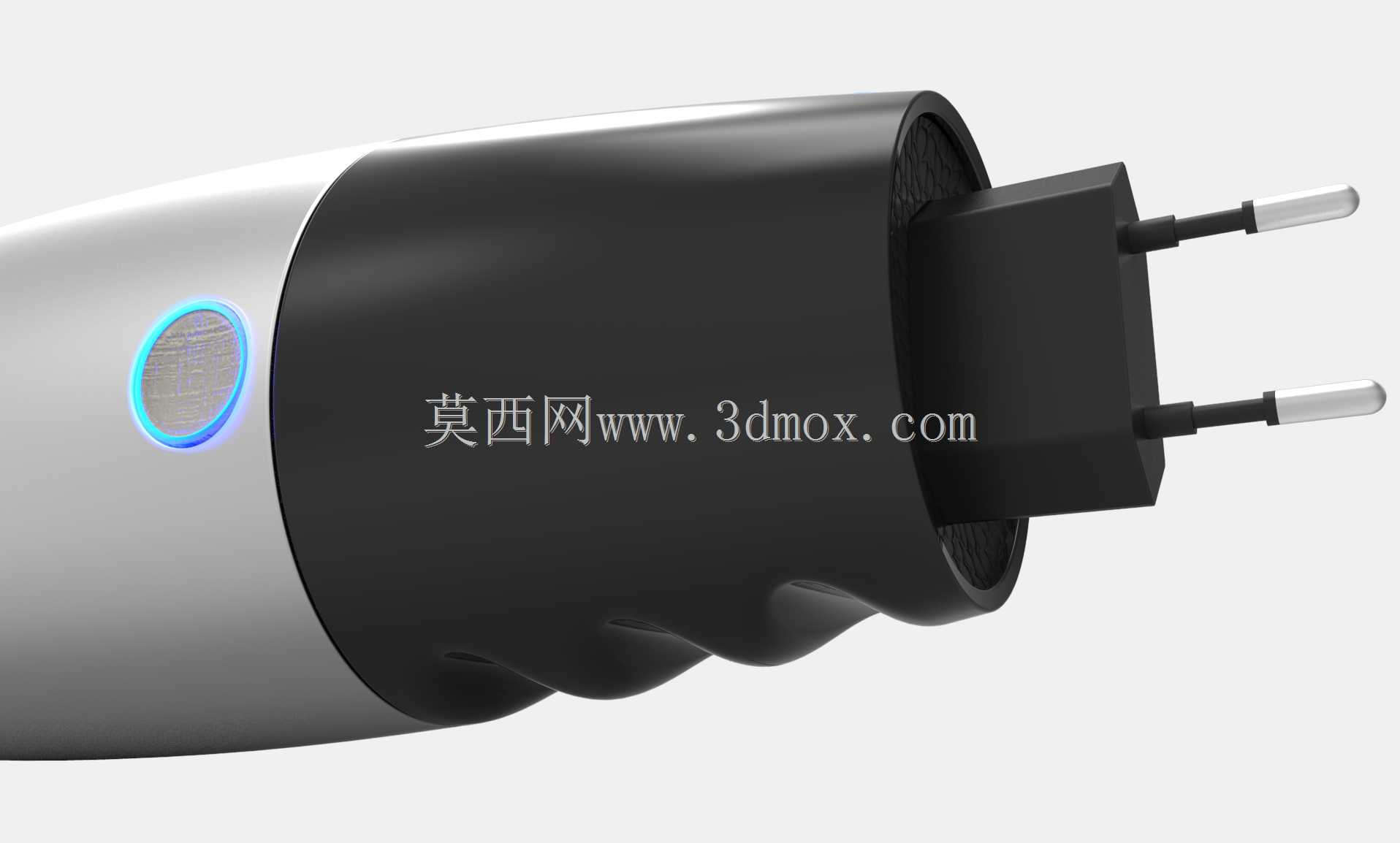

　　设计思路上参考了伸缩吸管的结构逻辑，将原本固定连接的风筒与手柄做可活动的铰接处理，同时在结构内部做了走线的防拉扯设计，铰接位置的电源线采用螺旋状预留长度，反复折叠展开过程中不会出现线材被拉扯断裂的问题，结构可靠性能够满足日常数千次的折叠使用需求。电源线采用常规两插设计，线长设置为1.8m，能够覆盖多数家庭、美发门店的插座距离使用需求，插头与线材衔接处做了防弯折的应力分散结构，避免日常拖拽线材时出现根部断线的问题。

　　从安装边界来看，这款产品的整体展开尺寸控制在210mm180mm80mm范围内，折叠收纳后的尺寸为130mm100mm80mm，内部结构件的安装公差控制在±0.2mm，风筒外壳采用上下扣合的装配方式，配合隐藏式螺丝固定，外壳拼接缝隙控制在0.1mm以内，既保证外观的整体性，也能避免使用过程中缝隙夹到头发。内部加热组件与风机的安装位设置了隔热衬套，能够将外壳表面温度控制在45摄氏度以内，长时间使用也不会出现外壳烫手的问题，加热组件的温控模块安装在风筒靠近出风端的位置，能够实时监测出风温度，避免温度过高损伤发质或者出现过热安全隐患。

　　实际使用过程中，这款折叠结构的吹风机除了满足家庭日常吹发需求，也适配美发师外出上门做造型的携带需求，折叠后的形态不会在包内与其他美妆、个护工具发生磕碰，铰接结构的阻尼设置也能保证收纳状态下不会因为晃动自行展开。结构设计过程中也充分考虑了装配与维修的便利性，外壳扣合结构没有采用复杂的卡扣设计，拆卸时只需要拧下隐藏在防滑胶垫下的固定螺丝，就能分开上下外壳，对内部的风机、加热丝、控制板进行更换维修，后期维护成本更低。进风网采用可拆卸的卡扣设计，日常使用中积累的毛絮、灰尘可以直接拆下滤网清理，避免进风堵塞导致的风机负载过高、出风量下降问题，延长设备的整体使用寿命。
