卧式便携真空吸尘器概念结构设计

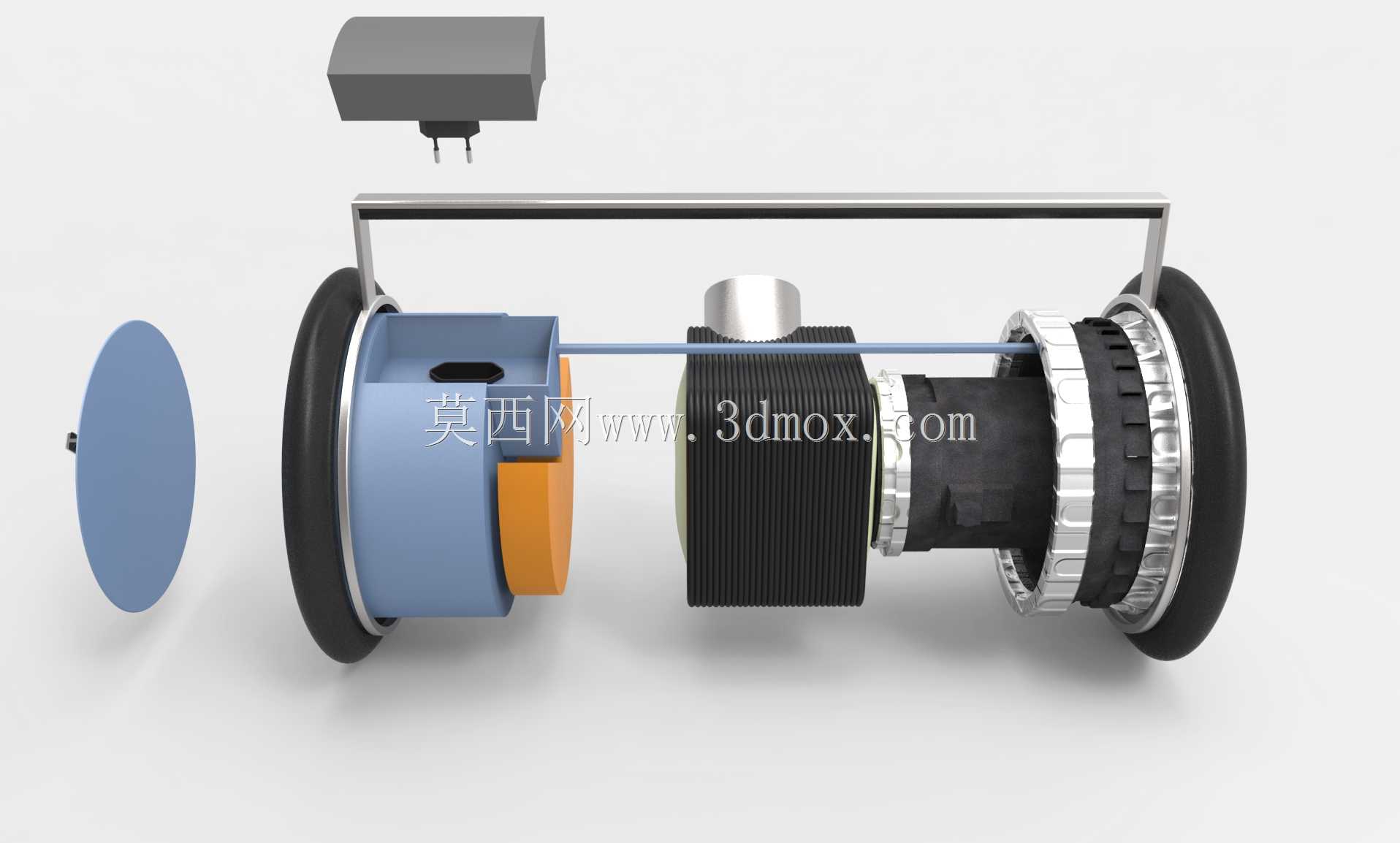

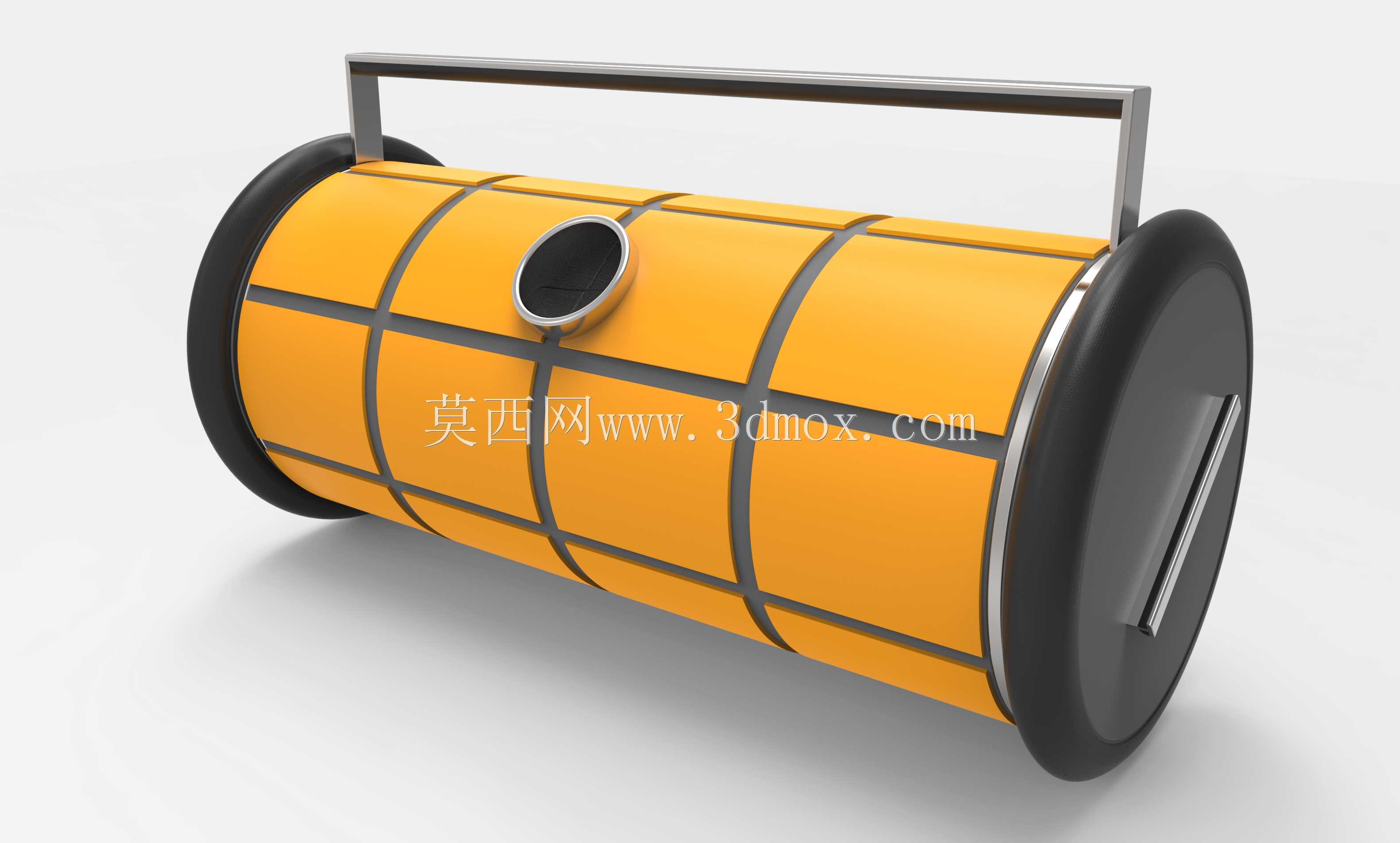

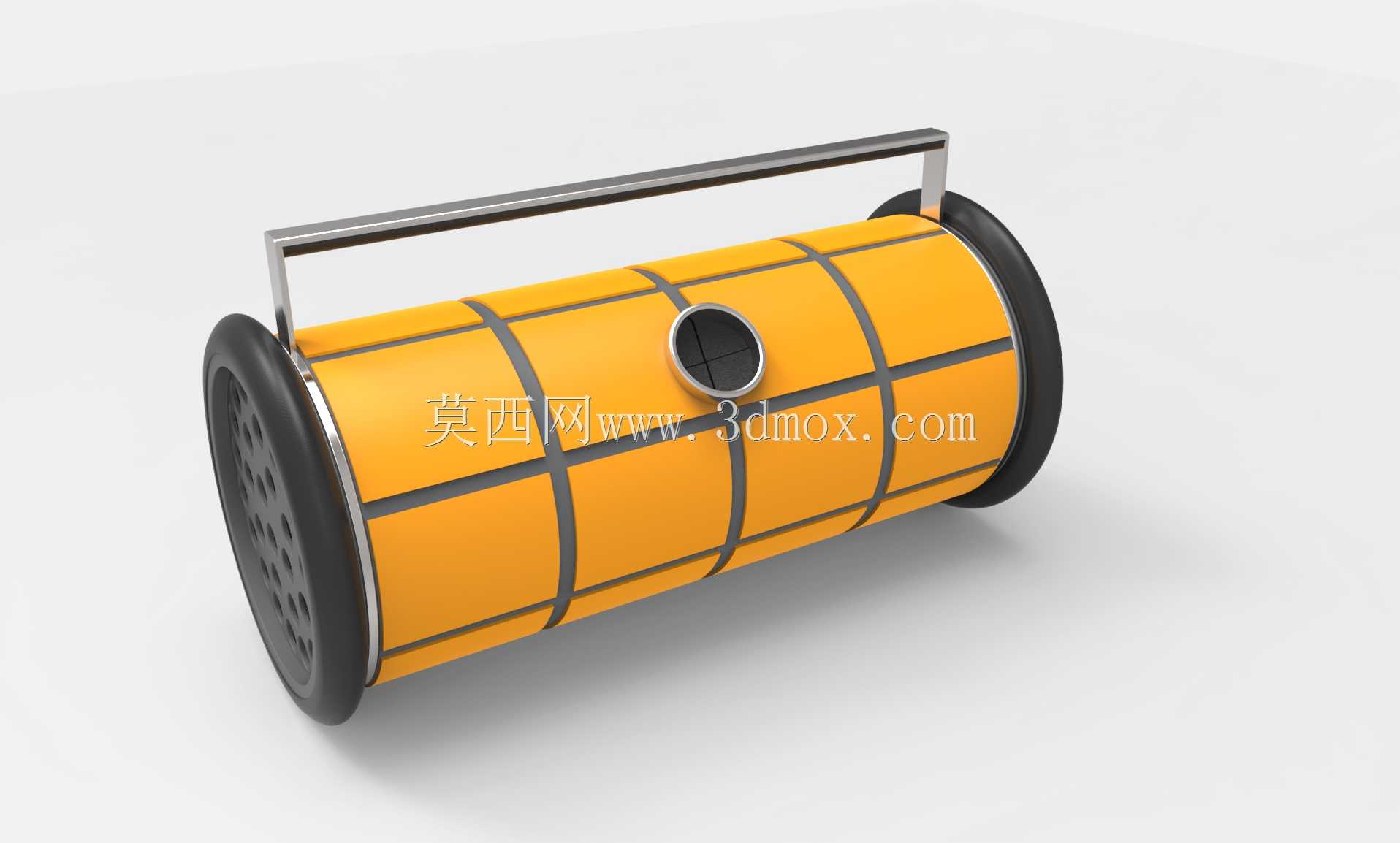

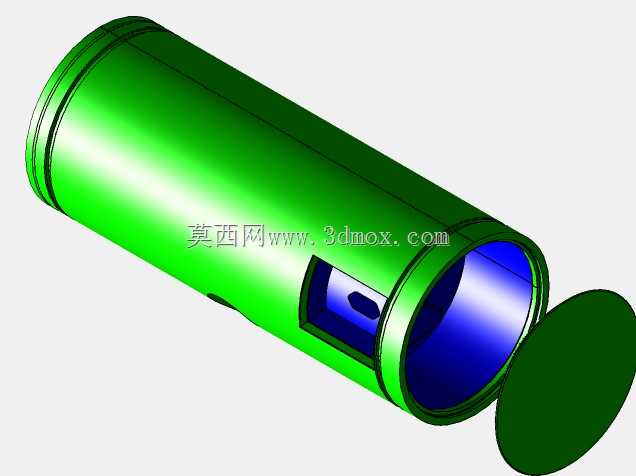

　　这款卧式便携吸尘装置的结构设计，核心围绕小户型日常清洁、车载空间除尘、工作室边角碎屑清理等高频使用场景展开，区别于传统立式吸尘器的重心偏高、狭窄空间转向不便的问题，整体采用横置圆柱式主体布局，将核心动力单元、尘仓结构整合在筒状机身内部，搭配顶部一体化金属提手，可实现单手提携移动，在楼梯转角、家具底部等局促空间作业时，不会出现立式设备容易卡滞、磕碰家具边角的问题。从功能实现逻辑来看，该结构将吸尘进风口设置在筒身侧面居中位置，作业时进风方向与机身轴线垂直，可搭配不同长度的延长吸头、扁吸、毛刷头，覆盖地面浮尘、沙发缝隙碎屑、键盘积灰、车载座椅缝隙杂物等不同清洁需求，进风口内侧预留了尘气分离结构的安装位，

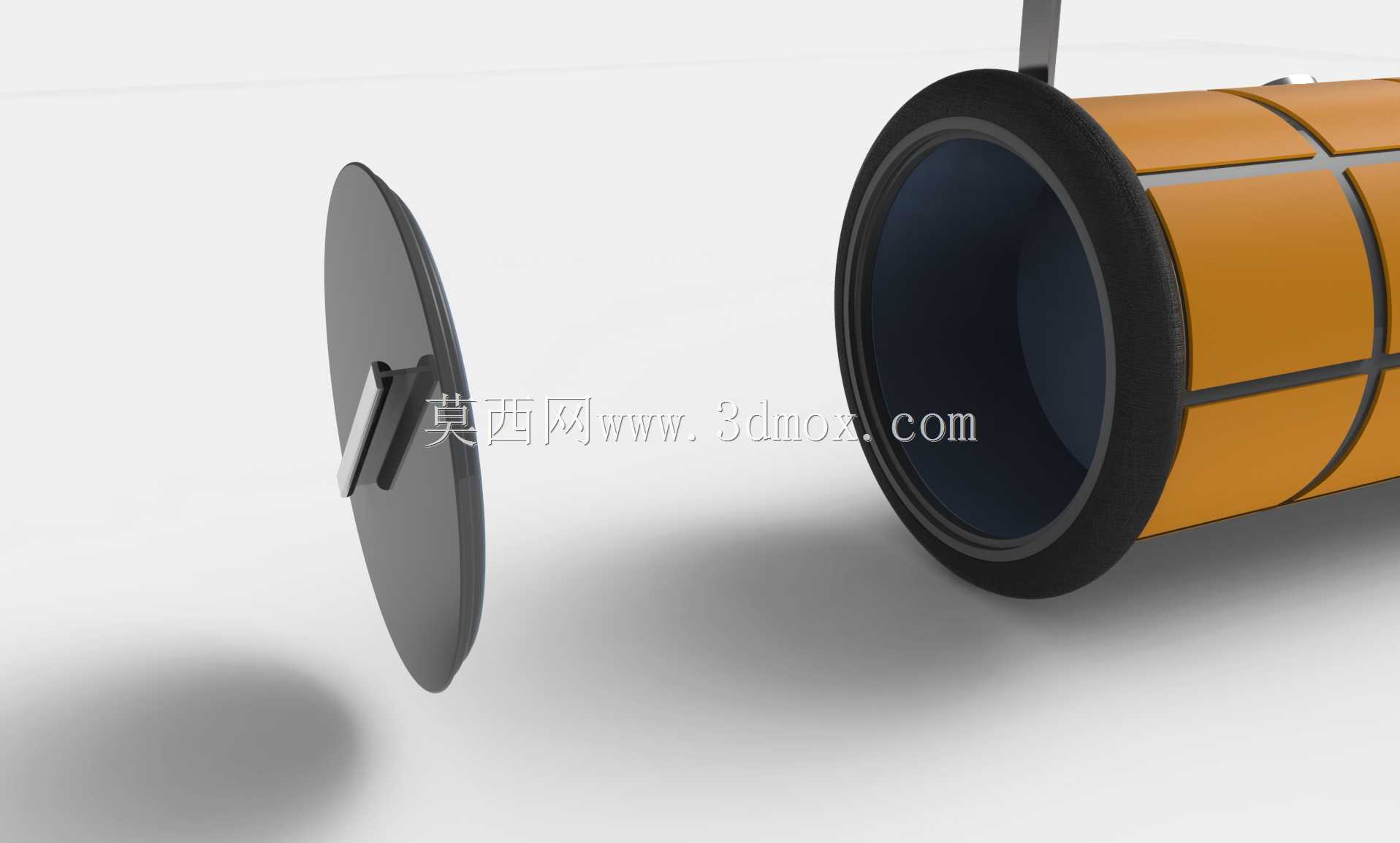

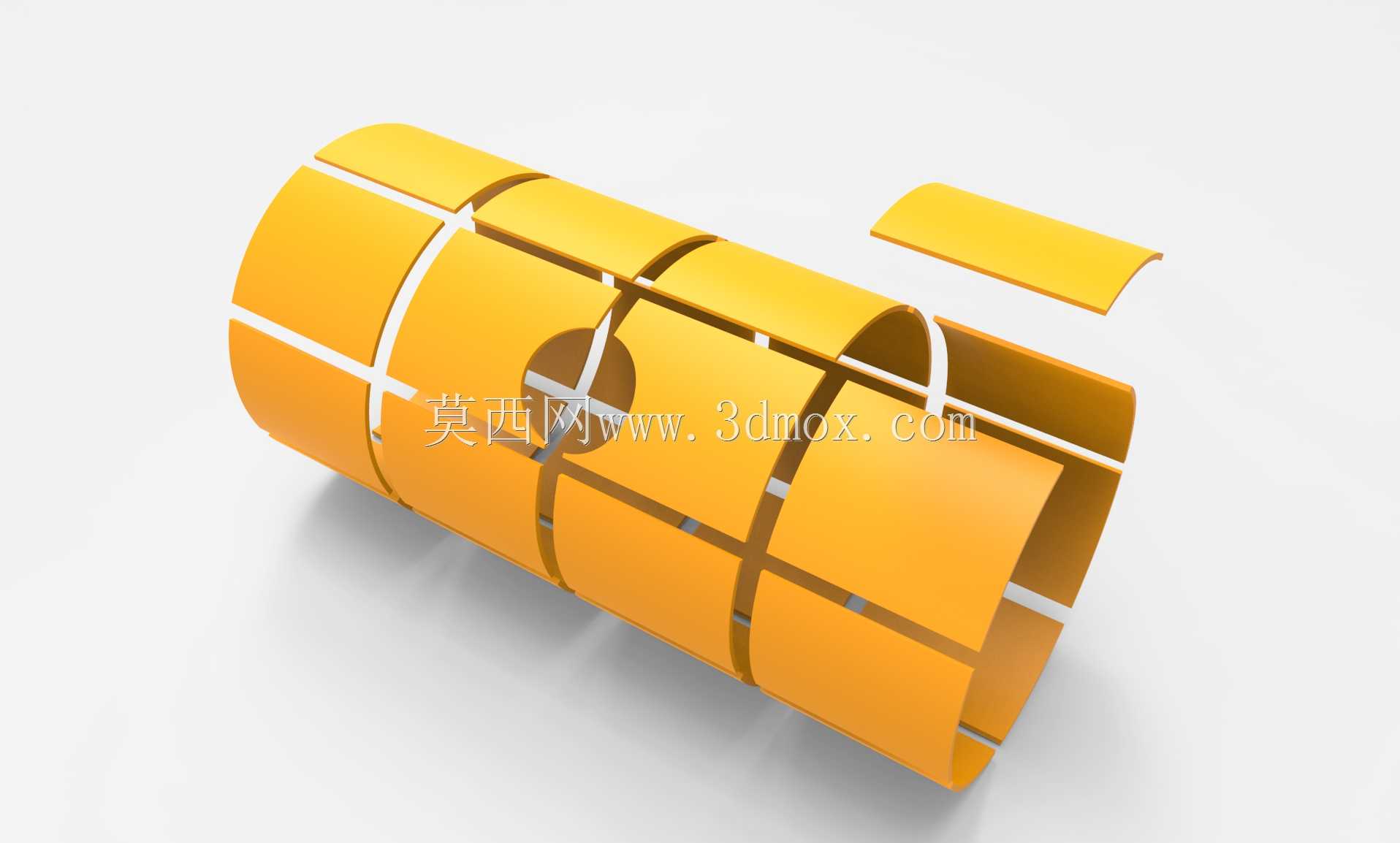

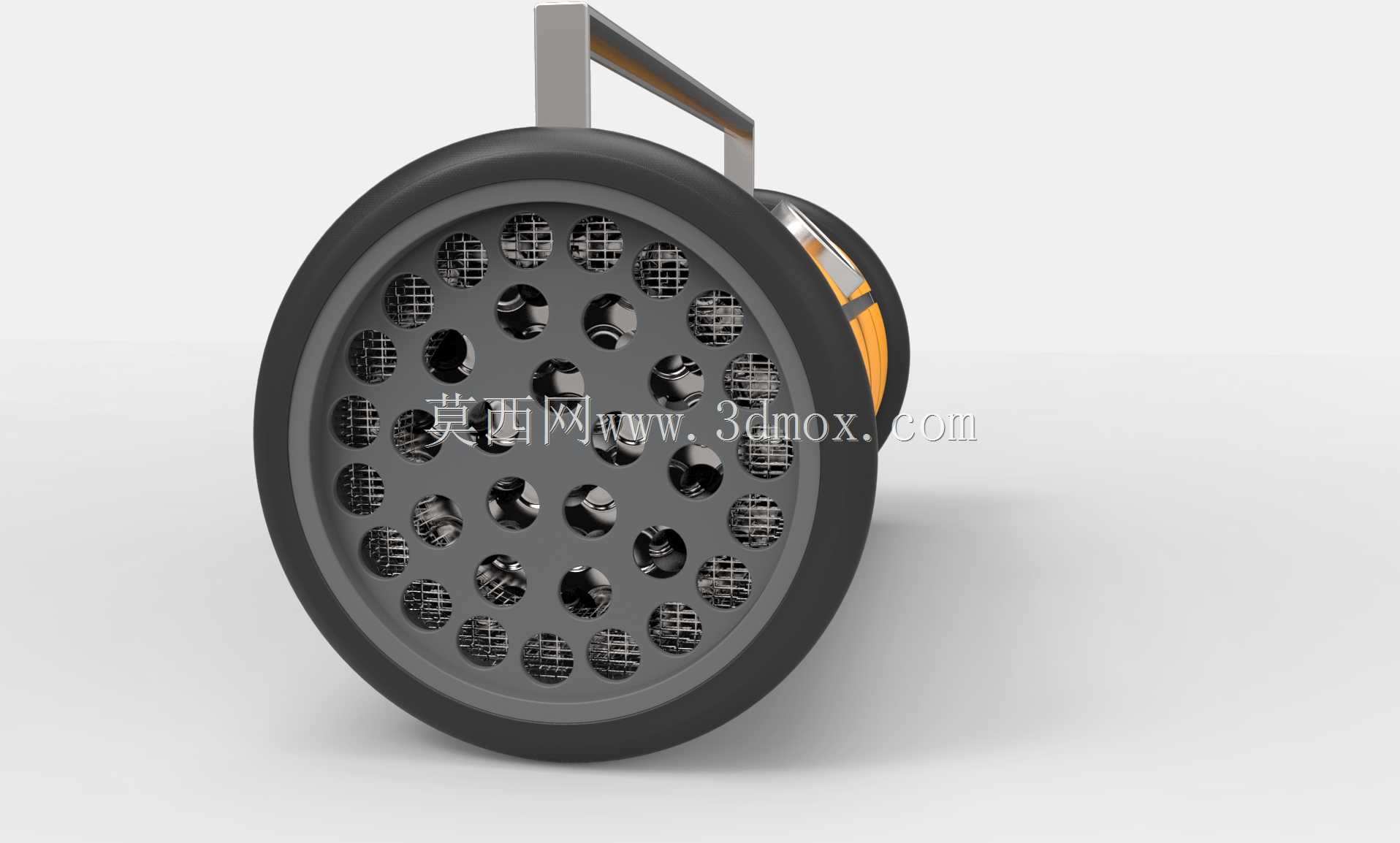

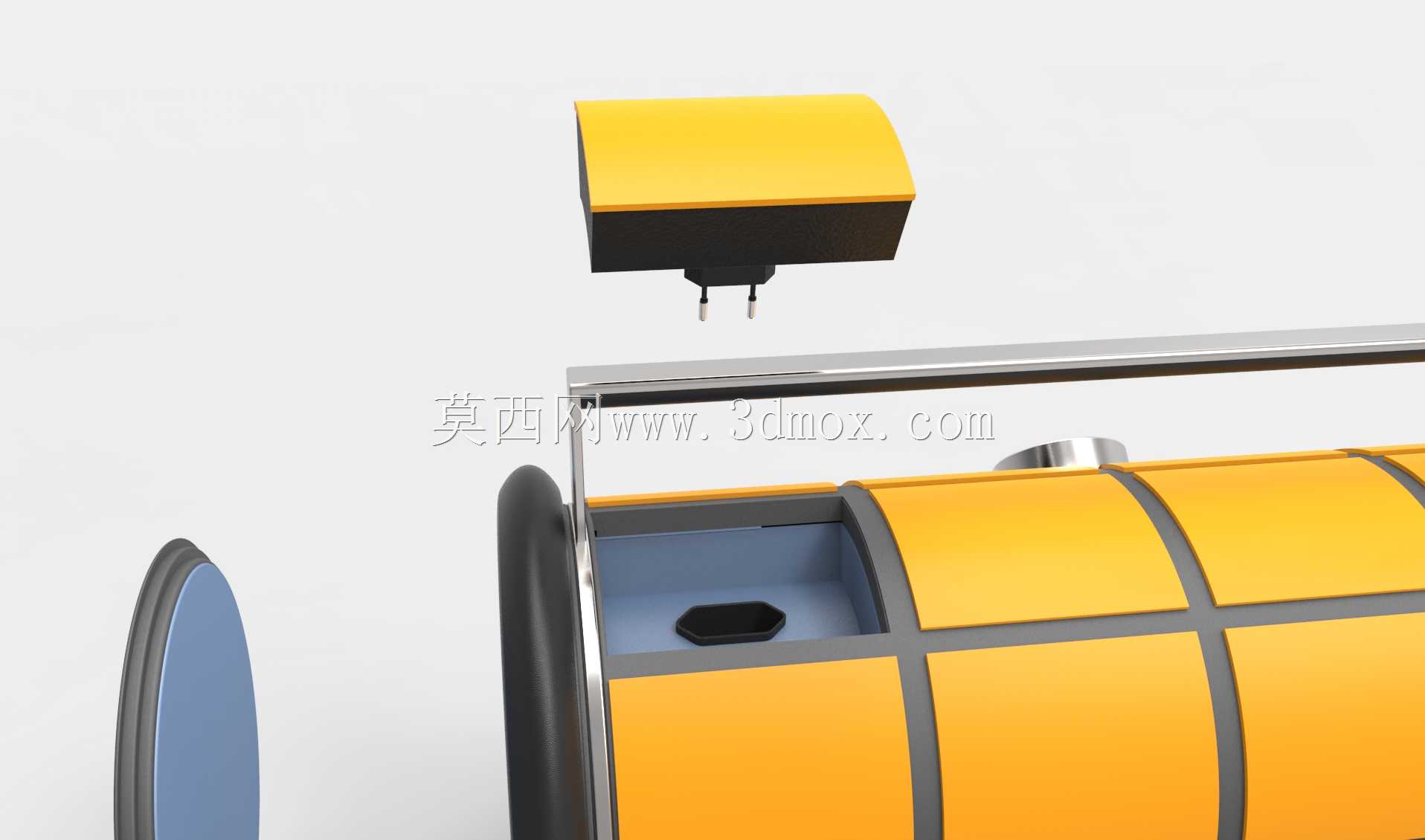

　　可根据成本定位选择旋风分离结构或者简易滤尘袋结构，适配不同价位段的产品落地需求。机身两端的黑色端盖采用快拆式结构设计，一端对应尘仓开启位置，日常清理积尘时无需借助工具，旋转端盖即可打开尘仓倾倒杂物，另一端对应动力单元的散热风道，端盖上预留的格栅式通风口可保证电机工作时的空气流通，避免长时间高负载运行出现过热问题，端盖边缘做了圆弧过渡处理，移动过程中剐蹭墙面或者家具表面时不会留下刮痕。机身表面的格状加强筋结构并非单纯的装饰设计，一方面可以提升筒身外壳的结构强度，采用薄壁塑料注塑成型时，格状凸起可减少外壳受挤压出现的形变，降低运输、使用过程中外壳开裂的风险，另一方面格状结构可增加机身表面的摩擦力，手提移动或者放置在倾斜表面时不容易打滑。

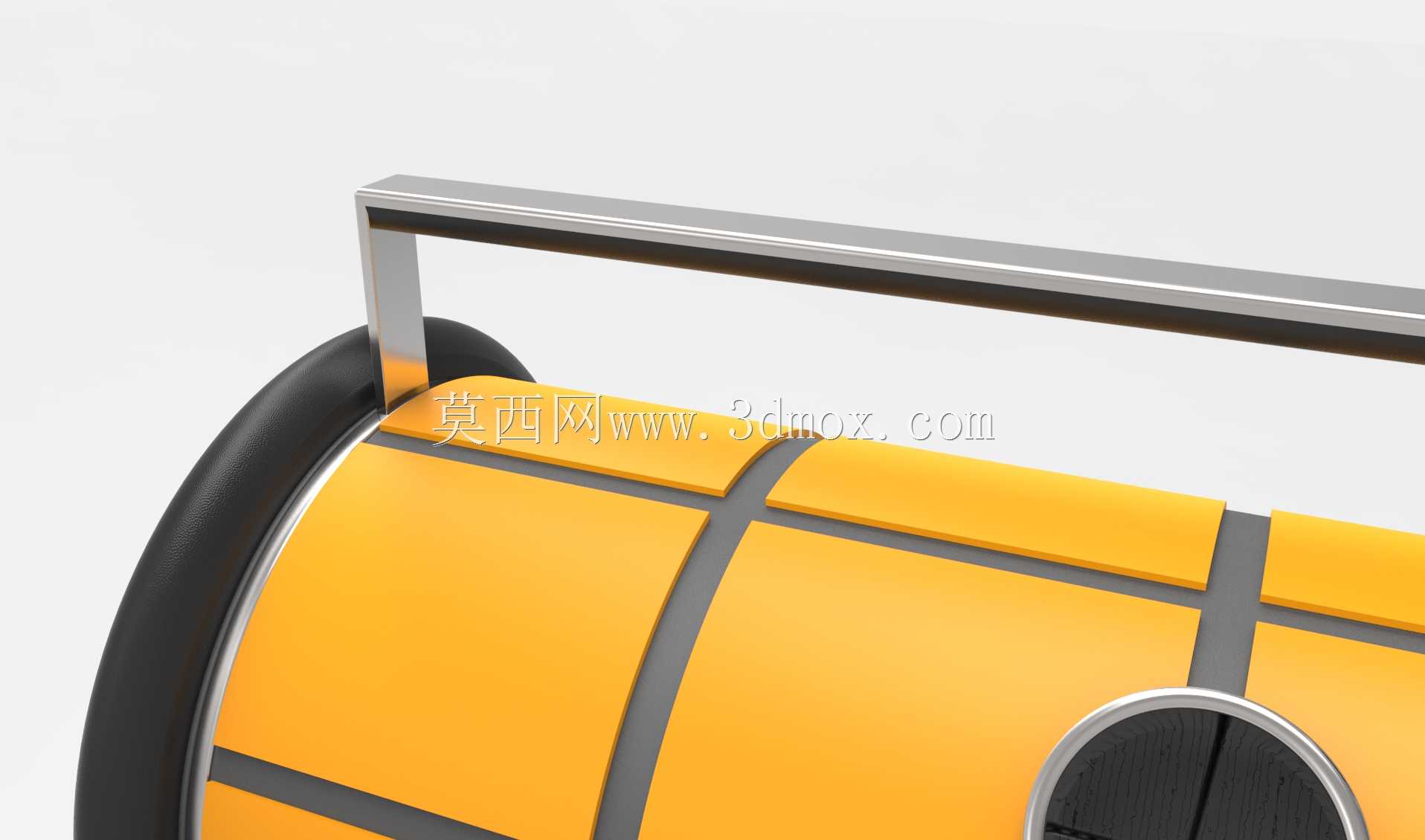

　　顶部的金属提手采用弯折一体化成型工艺，两端通过内嵌式螺丝与机身内部的承重骨架连接，而非直接固定在塑料外壳上，可承受整机组装完成后的整体重量，提携过程中不会出现外壳连接处断裂的问题，提手表面做了哑光磨砂处理，长时间握持不会产生硌手的不适感。从安装边界尺寸来看，横置筒身的直径控制在200mm以内，整体长度控制在400mm左右，搭配两端端盖的凸起结构后，整机最大外径不超过220mm，可轻松塞入常规家居环境中高度250mm以上的沙发底、床底空间，无需大幅度弯腰即可完成低矮区域的清洁作业；进风口的接口采用通用32mm内径标准，可兼容市面上绝大多数通用吸尘器配件，用户后期更换吸头无需单独开模定制，降低产品落地后的配件供应链成本。

　　机身底部预留了两个隐藏式滚轮的安装位，日常地面清洁时可将机身放置在地面，通过滚轮滑动跟随用户移动，无需全程手提承重，减轻长时间作业的手臂负担，滚轮采用软质橡胶材质，在木地板、瓷砖表面滚动时不会产生划痕，也不会出现硬质滚轮滚动时的高频噪音。在结构细节处理上，进风口边缘做了一圈内嵌式密封槽，安装吸头后可通过橡胶密封圈实现紧密贴合，避免吸尘过程中出现漏风导致吸力损失的问题；机身内部的动力单元安装位预留了减震胶圈的卡槽，电机工作时产生的震动可通过胶圈缓冲传递到外壳，降低整机运行时的震动感与噪音传导；尘仓内部预留了滤网安装的导轨结构，更换滤网时可顺着导轨直接抽出，无需拆解其他结构部件，日常维护操作门槛极低。该结构设计同时兼顾了注塑生产的工艺可行性，筒身外壳采用上下两半对合的结构，分型面设置在格状加强筋的凸起位置，合模后产生的合模线可被加强筋结构遮挡，无需额外做表面打磨处理即可获得较好的外观质感，所有外壳部件的拔模角度控制在1.5度以上，注塑生产时可顺利脱模，减少生产过程中的不良率。
