54英寸墙装式工业排风扇结构设计

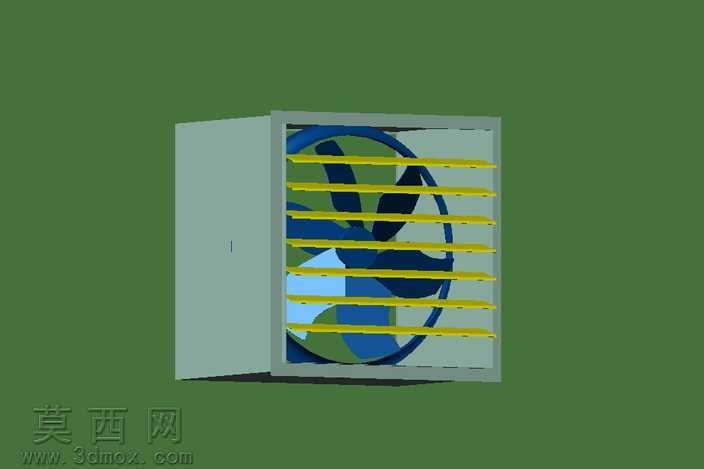

本作品为54英寸墙装式排风扇的三维设计方案，建模阶段采用自顶向下的设计思路，首先确定墙体安装位的适配尺寸，以英制单位为基准搭建整体装配骨架，确保外框结构与标准墙体开孔尺寸完全匹配。模型构建过程中，首先完成方形安装外框的实体建模，外框采用折边加强结构设计，边缘预留均匀分布的安装固定孔位，保证壁挂安装时的结构稳定性，外框内侧设置导风圈结构，优化进风出风的气流导向效果。扇叶部分采用多叶片曲面造型设计，通过曲面放样、曲面修剪等建模操作完成单个叶片的造型，再通过圆周阵列生成完整扇叶组，叶片曲面经过弧度优化，兼顾排风效率与运行静音表现，扇叶中心设置轮毂连接结构，预留与驱动电机的装配定位接口。防护格栅部分采用横向等距排布的防护条设计，通过线性阵列快速生成格栅结构，格栅条截面采用圆弧过渡造型，既保证防护强度，又减少对气流的阻挡损耗，格栅与外框采用卡扣加螺丝的双重固定结构，方便后期拆卸维护。材质渲染阶段，外框与防护格栅赋予哑光浅灰色金属烤漆材质，模拟工业风机常用的冷轧钢板喷塑质感，扇叶部分赋予深蓝色工程塑料材质，轮毂部分赋予深灰色金属材质，背景采用低饱和度绿色墙面材质模拟安装场景，通过环境光遮蔽、全局光照等渲染参数调整，清晰呈现各部件的装配关系与结构细节。整体模型严格按照实际工业排风扇的生产工艺进行结构设计，各部件之间预留合理的装配间隙，安装结构符合墙面固定的力学要求，可直接用于产品方案展示、结构验证以及生产加工参考，完整还原了大尺寸墙装排风扇的全部结构特征，从外框安装结构、扇叶曲面造型到防护格栅的排布都经过尺寸校验，确保结构合理性与实际可用性。
