两款金属质感轴流散热风扇三维设计作品

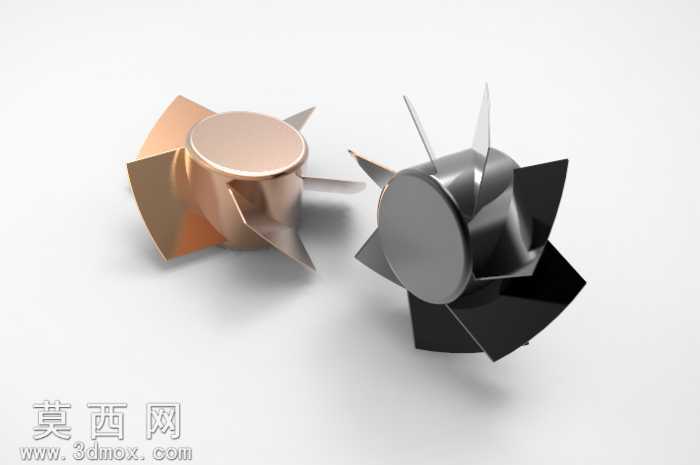

本次展示的两款轴流散热风扇三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循流体力学与结构力学的设计逻辑，首先以旋转凸台命令生成风扇的中心轮毂基体，精准控制轮毂的直径、轴向高度与端面倒角参数，保证轮毂与配套电机轴的装配适配性，预留标准的轴孔与键槽结构，满足实际装配的公差要求。扇叶部分采用曲面建模方式构建，先绘制单枚扇叶的翼型截面草图，通过投影曲线、边界凸台命令生成流畅的叶身曲面，再通过圆周阵列命令完成多枚扇叶的均匀排布，建模过程中反复调整扇叶的安装角、扭转角与叶尖间隙参数，优化扇叶的气动外形，降低运转时的风阻与紊流噪音，提升风冷散热效率。两款模型分别赋予不同的金属材质，左侧模型采用玫瑰金金属材质，添加轻微的拉丝纹理与哑光金属质感，右侧模型采用枪黑色亮面金属材质，调整反射率与粗糙度参数模拟电镀金属的光泽效果，渲染阶段采用三点布光法，主光源提供主要照明突出金属材质的高光质感，辅光源弱化阴影区域的死黑问题，背光源勾勒模型的轮廓边缘，搭配浅灰色哑光地面，清晰展现两款风扇的结构细节与材质差异。模型结构上完整还原了轴流风扇的核心特征，轮毂与扇叶采用一体化建模结构，保证结构强度的同时简化后续生产的开模流程，扇叶的前缘做圆角过渡处理，避免应力集中导致的扇叶断裂问题，叶根位置做加厚处理，提升扇叶与轮毂连接位置的结构强度，满足风扇高速运转时的力学性能要求。设计过程中兼顾了外观质感与实用性能，两款不同配色的风扇可适配不同的家电产品外观风格，既可以用于桌面小家电的散热模块，也可适配工业小型设备的风冷系统，模型的所有参数均可编辑调整，可根据实际使用需求修改扇叶数量、轮毂尺寸、扇叶角度等参数，快速衍生出不同规格的散热风扇方案，为后续的结构仿真、模具开模与产品渲染提供完整的三维数据支撑。
