改装款宽体拆分式汽车轮辋三维设计

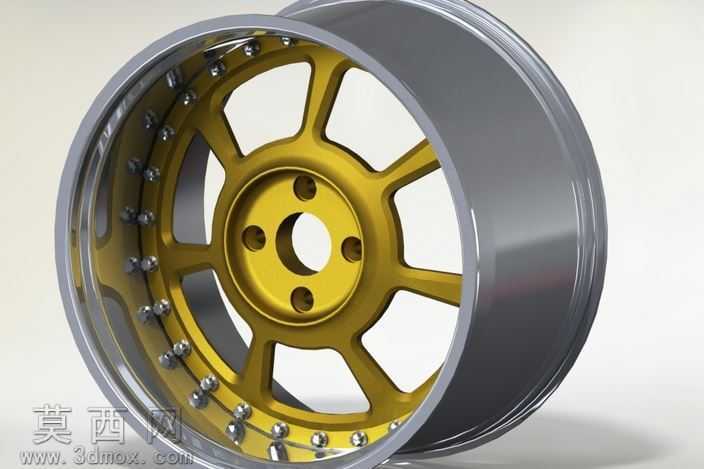

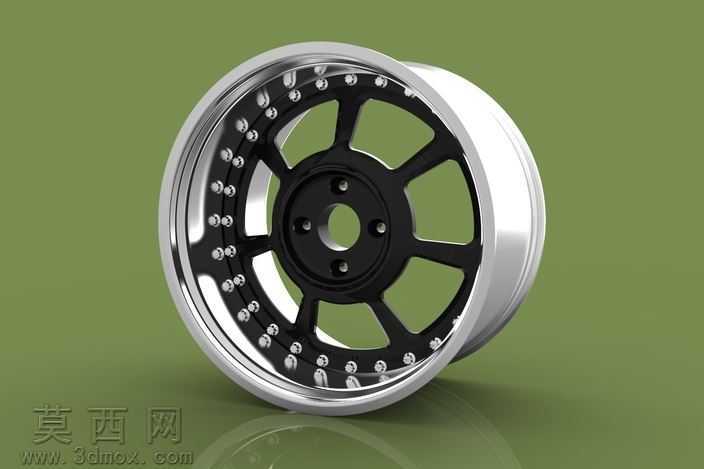

本作品为汽车改装用宽体轮辋的三维建模设计，采用拆分式结构设计思路，适配大众车型改装参数规格，对应参数为16x9J、ET20、4x100孔距、57.2mm中心孔，符合改装轮毂的常规安装适配标准。建模过程中先完成整体轮廓的草绘定位，以中心安装盘为基准原点，先绘制五孔安装位的基准草图，严格匹配实车安装的孔位间距与中心孔尺寸，保证安装定位的精准度；再通过拉伸、旋转特征构建轮辐的基础曲面，轮辐采用八辐式镂空造型，兼顾轻量化需求与结构强度，每根轮辐的过渡曲面做连续曲率处理，避免应力集中的直角结构。轮辋桶身部分采用分体式建模逻辑，将外轮缘、内桶身与中心轮盘做拆分特征处理，还原两片式改装轮毂的真实装配结构，轮缘位置均匀排布固定铆钉的安装点位，每个铆钉孔位做沉头结构处理，匹配真实铆钉的装配贴合效果。材质渲染阶段，中心轮盘与轮辐部分采用亮金色金属烤漆材质，调整材质的金属度与粗糙度参数，模拟烤漆面细腻的半哑光金属质感，边缘做轻微的倒角高光处理，还原机加工后的边缘光泽；轮辋桶身部分采用高抛光银色金属材质，提高反射强度与表面光滑度参数，模拟抛光铝合金轮辋的镜面反射效果，固定铆钉采用亮面镀铬材质，与金色轮辐、银色桶身形成材质层次对比。场景渲染时采用柔和的工作室三点布光，主光源从侧上方打亮轮辋正面，补光源弱化暗部死黑，轮廓光勾勒轮辋的边缘曲面，背景采用浅灰色渐变背景突出产品主体，渲染输出的效果图清晰展现轮毂的结构细节与材质质感。建模过程中对所有装配贴合面做公差预留处理，拆分部件的接合面做平面度约束，保证虚拟装配后无干涉错位问题，轮辐的厚度、轮辋桶身的壁厚均参考真实改装轮毂的行业标准设置，既保证模型的视觉还原度，也具备结构设计的参考合理性，可用于改装方案展示、产品结构演示等场景使用。
