摩托车前轮可调式梁悬架结构设计

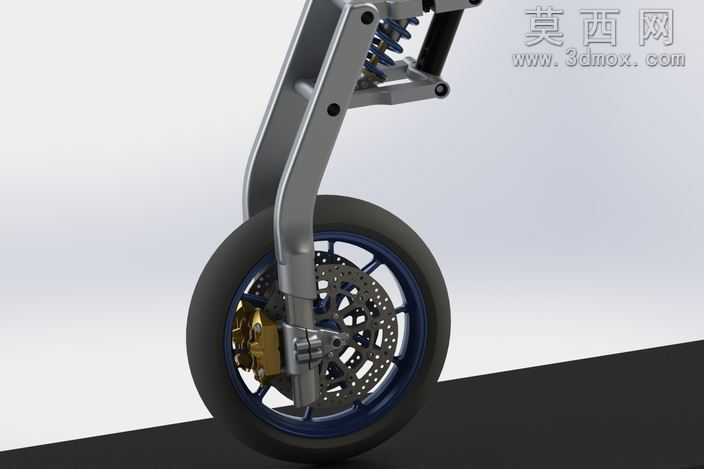

本作品为摩托车前轮配套的可调式梁悬架三维建模设计，整体建模过程严格遵循机械结构设计逻辑，先通过草图绘制完成悬架主梁的轮廓线搭建，基于轮廓线生成实体特征后，对安装孔位、铰接点位进行精准的孔特征切除与倒角处理，保证各部件装配公差符合机械设计规范。建模过程中对减震器部分做了精细化结构还原，包含螺旋弹簧、阻尼套筒、上下铰接支座的独立零件建模，弹簧部分通过螺旋线扫描生成实体，还原真实弹簧的节距与线径参数，阻尼套筒表面做了哑光金属材质的纹理处理，还原金属部件的磨砂质感。悬架的可调结构部分，完整还原了上部铰接的线索调整结构与底部集线器滑块结构，通过滑块的行程位移实现悬架整体高度的可调功能，建模时对滑块的导轨配合面做了公差预留，保证虚拟装配时部件可实现顺畅的相对滑动，无结构干涉问题。前轮部分集成了轮胎、轮毂、碟刹盘、刹车卡钳的完整装配，轮胎表面还原了橡胶材质的细微纹理，轮毂做了亮面烤漆的材质渲染，碟刹盘表面还原了散热孔阵列与通风槽结构，刹车卡钳拆分了活塞、摩擦片、卡钳壳体的独立零件，摩擦片部分做了耐磨复合材料的材质区分，金属壳体做了镀金质感的渲染处理。整体渲染采用影棚级布光方案，主光源从侧上方打光突出悬架金属主梁的轮廓线条，辅助光源补光消除结构暗部的死黑区域，地面添加柔和的投影效果，增强模型的真实感与立体感。设计过程中充分考虑了悬架的受力传递路径，主梁采用高强度铝合金的材质设定，在铰接受力点做了局部加厚处理，既保证结构强度，又兼顾轻量化设计需求，可调结构的设计可适配不同骑行场景的高度需求，兼顾运动性与通过性，车轮与刹车组件的匹配经过反复的装配校验，保证刹车盘与卡钳的配合间隙符合实际使用要求，整体模型结构完整，各零件可独立导出用于工程分析或结构优化参考。
