多面切割彩宝收纳宝箱结构设计

　　做结构设计这些年，经手的非标容器类模型不少，这类带装饰属性的储物结构，往往要在外观表现力和结构实用性之间找平衡，这次的宝石收纳宝箱结构，最初的需求场景是面向文创展示、桌面收纳以及儿童益智拼装场景做的具象化结构，既可以作为3D打印的桌面摆件原型，也能拆分作为拼装教具的结构单元，甚至可以调整壁厚后作为小型首饰、零散小零件的收纳载体。

　　从设计思路上看，整个结构没有做复杂的卡扣或者锁止机构，箱体和箱盖采用一体式铰接的预留位，打印或者加工时可以直接在背部预留0.2mm的间隙作为转动配合位，不需要额外加装合页配件，降低后续组装的复杂度。箱体内腔做了圆角过渡，没有尖锐的内角，一方面是避免取放内容物时刮蹭，另一方面对于3D打印工艺来说，无尖锐内角的结构能减少支撑材料的使用，降低后处理的工作量。箱盖的开合角度做了限位设计，当箱盖打开到与箱体呈105度夹角时，箱盖背部的凸台会和箱体后沿的挡边接触，不会出现过度后仰翻倒的情况，这个角度也是日常取放物品时最符合视线观察的角度，不需要额外用手扶持箱盖。

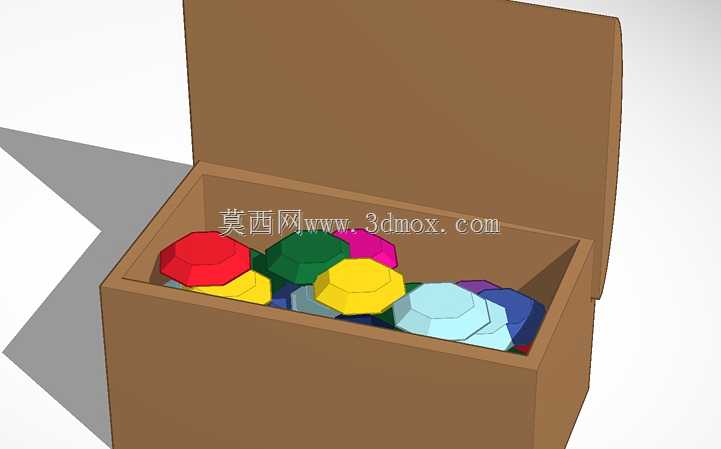

　　内部放置的多面切割宝石结构，每一个都采用了正多面体切角的造型，不同的宝石单体尺寸做了梯度区分，最大的宝石单体外接圆直径控制在28mm，最小的单体外接圆直径为12mm，错落放置在箱体内腔时不会出现卡滞，所有宝石的棱边都做了0.3mm的圆角处理，没有锋利的边缘，哪怕作为儿童玩具的结构件也能满足安全要求。宝石单体的底部做了微小的平面处理，单独放置在平面上时不会出现滚动滑落的情况，不需要额外做定位结构就能稳定摆放。

　　外形尺寸上，整个宝箱闭合后的整体长宽高为120mm80mm75mm，这个尺寸属于桌面级收纳的黄金尺寸，既不会占用过多的桌面空间，也能容纳下常规的耳钉、回形针、内存卡这类小型零散物件。箱体的壁厚统一设置为2.5mm，不管是采用PLA、树脂这类3D打印材料，还是采用注塑工艺做小批量生产，这个壁厚都能满足结构强度要求，不会出现轻易变形的情况，同时也不会因为壁厚过大导致材料浪费。箱盖的顶面做了微弧的隆起处理，不是完全的平面结构，一方面是模拟真实木箱的视觉质感，另一方面也能提升箱盖本身的结构强度，在顶部受到轻微压力时不会出现凹陷变形。

　　从安装边界来看，整个结构没有额外的外凸安装位，如果需要将其固定在展示台面上，只需要在箱体底部预留4个直径3mm的安装孔位，孔位中心距为100mm*60mm，就可以用自攻螺丝直接固定在密度板、亚克力等展示基板上，不需要额外设计转接支架。如果作为拼装模型使用，所有零件的拆分面都设置在非外观面上，拼接后的缝隙控制在0.1mm以内，组装后不会出现明显的拼接痕迹。

　　实际应用中，这个结构可以根据使用场景调整细节参数，比如作为首饰收纳使用时，可以在箱体内腔增加绒布内衬的预留槽，槽深设置为1mm，刚好可以粘贴常规的自粘绒布，提升内部的质感；作为儿童益智拼装件使用时，可以将宝石单体做成不同的颜色区分，配合箱体做形状配对的结构设计，在箱体内部增加对应形状的定位槽，就能变成形状认知的教具；作为文创展示摆件使用时，可以在箱盖表面增加浮雕纹理的预留位，后续可以根据不同的主题做纹理替换，不需要改动整体的主体结构。

　　在结构配合上，箱盖和箱体的配合面做了0.15mm的间隙预留，不管是打印还是注塑成型，都不会出现开合卡滞的情况，配合面的边缘做了1mm的倒角，闭合时能起到导向作用，不需要精准对位就能顺利盖合。整个结构没有采用易损的薄壁结构，所有的受力位置都做了加厚处理，比如箱体的四个角位置，壁厚增加到3mm，哪怕从1米的高度自由落体到木质地面，也不会出现边角碎裂的情况，满足日常使用的耐造要求。
