三自由度并联三角洲机器人结构设计

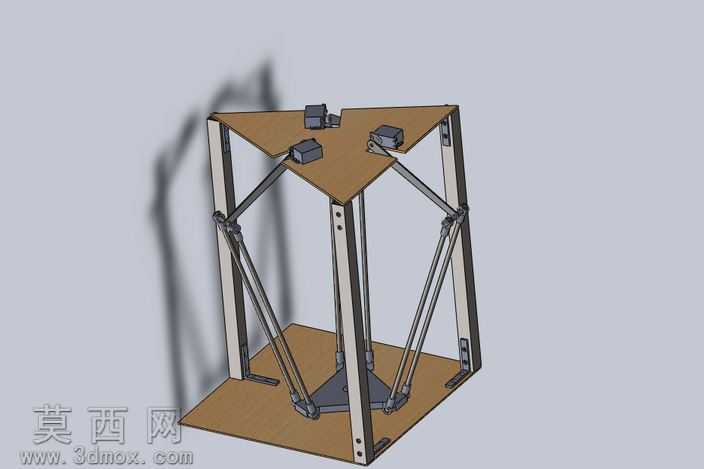

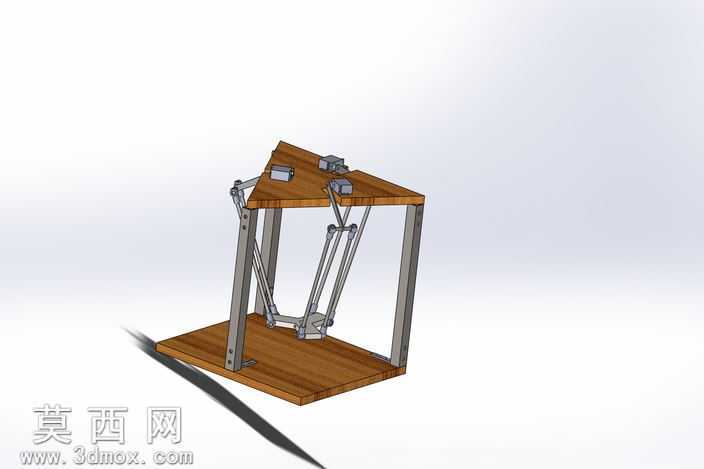

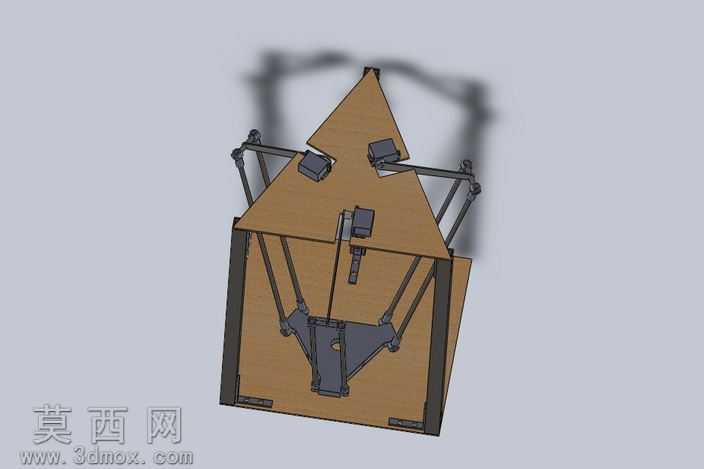

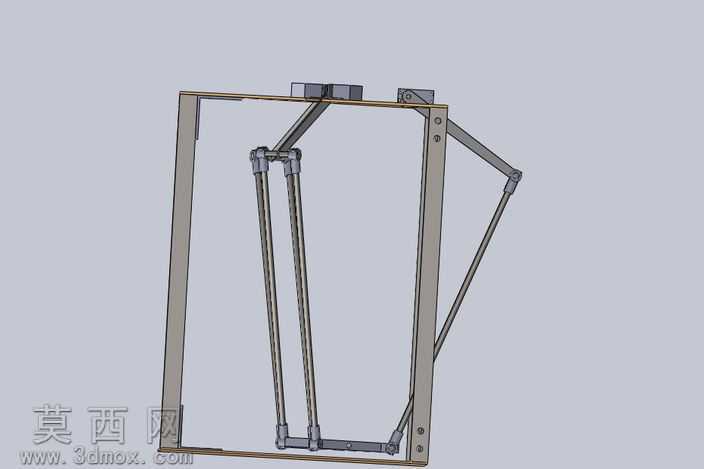

本作品为三自由度并联构型的三角洲机器人三维建模成果，建模过程依托三维机械设计软件完成全参数化结构搭建，从整体机架布局到末端执行器的每一处连接结构均按照实际机械装配逻辑完成约束匹配，确保各运动部件的运动副定义符合并联机构的真实运动规律。模型整体采用上下双层三角板式支撑框架，上下安装板采用仿实木纹理材质进行渲染表现，搭配银灰色金属质感的立式支撑立柱，还原了桌面级并联机器人的典型机架结构，材质渲染阶段针对金属构件做了哑光金属质感调整，对木质板材做了细微的木纹纹理凹凸映射，让整体视觉效果更贴近实物装配状态。在核心运动结构设计上，三组对称分布的并联支臂分别对应顶部安装板上的三个伺服驱动模组，每组支臂采用主动臂加从动平行四边形连杆的结构设计，主动臂与顶部驱动输出端采用铰接约束，从动连杆组通过精密球铰结构分别连接主动臂末端与底部运动平台，确保末端平台可以在工作空间内完成X、Y、Z三个轴向的平动作业，设计过程中反复校核了各支臂的运动行程，避免机构运动过程中出现杆件干涉、行程死点等问题。设计思路上参考了经典delta并联机器人的构型逻辑，针对桌面级轻量作业场景优化了杆件长度比例与机架整体尺寸，缩小了设备整体占地空间的同时保证了足够的作业行程，所有铰接位置、驱动安装位均预留了标准的装配接口，可直接匹配标准伺服电机、铰接轴承等通用五金配件的安装尺寸。模型完成装配后通过软件自带的运动仿真模块完成了基础运动轨迹验证，模拟了末端平台完成点位移动、轨迹描画等动作的全过程，确认各杆件运动流畅无卡滞，整体结构强度可满足轻载搬运、点位描画、小型工件分拣等典型作业场景的使用需求，渲染阶段通过柔和的环境打光突出了机构的空间层次，清晰展现了并联支臂的空间排布逻辑与整体结构的装配关系。
