十字轴传动式小型轴机器人结构设计

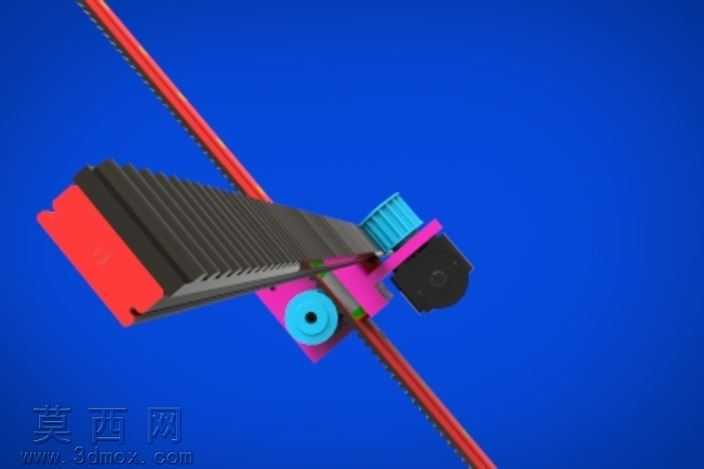

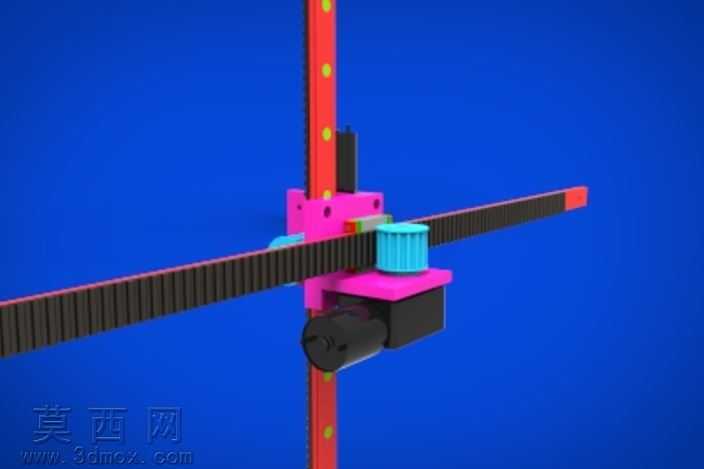

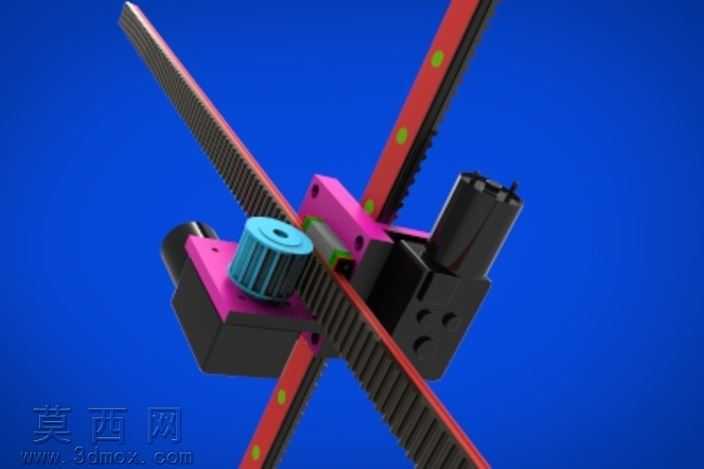

本作品为十字轴布局的小型轴机器人三维建模成果，建模过程中以模块化设计思路为核心，将整体结构拆分为十字交叉轴系、动力驱动单元、传动执行组件、滑动承载模块四个独立子装配体，各模块间通过标准装配约束完成定位，既保证了整体结构的装配精度，也为后续的结构迭代优化预留了调整空间。建模阶段对各零部件的尺寸公差进行了合理预留，对滑动配合面、传动啮合面等关键配合位置做了精度匹配设计，确保虚拟装配状态下无结构干涉、无运动卡滞问题。渲染环节采用高对比度蓝色纯色背景突出主体结构，对不同功能的零部件赋予差异化材质：承载导向的十字轴杆件采用哑光红色硬质阳极氧化铝材质，模拟工业铝型材的表面处理效果；核心安装基座采用亮面玫红色工程塑料材质，区分结构承载件与功能安装件；驱动电机外壳采用哑光黑色阻燃工程塑料材质，还原伺服驱动部件的真实外观质感；同步带轮采用蓝黑拼色的工程塑料加金属嵌件材质，齿形同步带采用哑光黑色橡胶材质，清晰还原带传动的结构细节；导向滑轨采用哑光黑色金属材质，滑动块采用与基座同色系的玫红色材质，直观展示滑动副的运动配合关系。结构设计上采用十字交叉的双轴布局，通过齿形同步带传动实现两个垂直方向的直线运动输出，驱动电机直接集成在滑动安装座上，省去了额外的传动转接结构，有效压缩了整体机构的体积，提升了传动响应速度；滑动模块与导向轴之间采用直线轴承配合，降低运动摩擦阻力，保证往复运动的平顺性；各安装位预留了标准的螺纹安装孔，可根据实际作业需求加装末端执行器，适配不同的轻载自动化作业场景。设计过程中充分考虑了零部件的加工工艺性，轴类零件采用标准冷拉铝型材加工即可满足精度要求，安装座类零件采用注塑工艺即可批量生产，同步带、电机、直线轴承等标准件均可直接采购市面通用型号，有效降低了整机制造成本与后期维护难度，整体结构紧凑、传动路径短、运动精度可控，可作为小型搬运、点位作业的自动化执行机构使用。
